INSTRUMENTOS ÓPTICOS Y OPTOMÉTRICOS José F. Iglesias Sanz

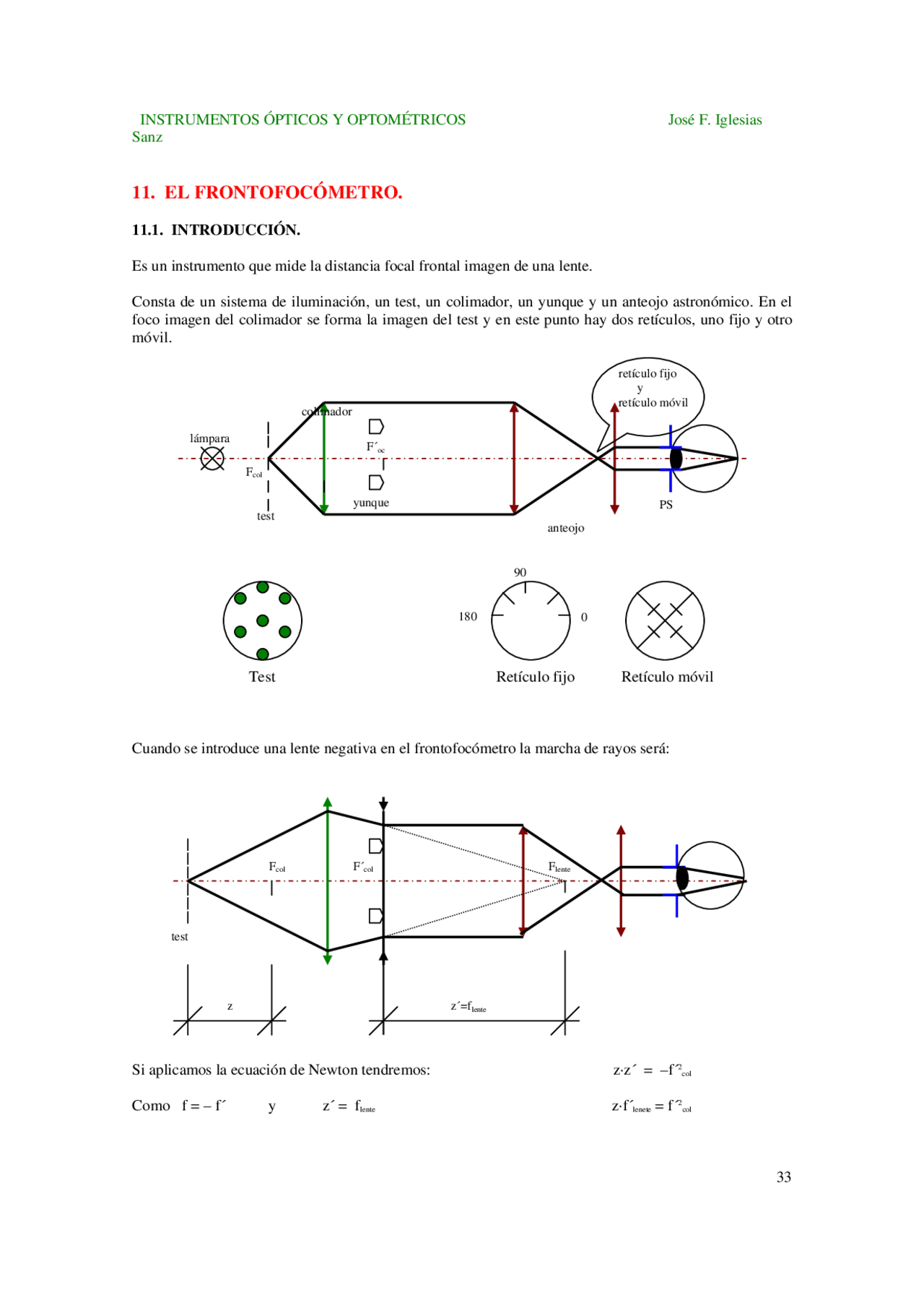

11. EL FRONTOFOCÓMETRO.
11.1. INTRODUCCIÓN.
Es un instrumento que mide la distancia focal frontal imagen de una lente.
Consta de un sistema de iluminación, un test, un colimador, un yunque y un anteojo astronómico. En el foco imagen del colimador se forma la imagen del test y en este punto hay dos retículos, uno fijo y otro móvil.
F´oc Fcol
retículo fijo y retículo móvil
yunque PS
colimador
test
lámpara
anteojo
90
180 0
Test Retículo fijo Retículo móvil
Cuando se introduce una lente negativa en el frontofocómetro la marcha de rayos será:
F´col
z z´=flente
test
Fcol Flente
Si aplicamos la ecuación de Newton tendremos: z·z´ = –f´^2 col
Como f = – f´ y z´ = flente z·f´lenete = f´^2 col
PROBLEMAS DE FRONTOFOCÓMETRO
1. Un frotofocómetro tiene un colimador de 20 D ¿Cuánto hay que desplazar el test si se le introduce una lente de +5 D? Efectúe el trazado de rayos. 2. En un frontofocómetro se ha introducido una lente de –7 D y el test se ha desplazado 17,5 mm ¿Cuánto vale la potencia del colimador? ¿Cuáles son las potencias máxima y mínima que puede medir este frontofocómetro? 3. Un frontofocómetro tiene un colimador de 40 mm de focal. Se introduce una lente 10 D y se desplaza el test hasta enfocar su imagen. Después se le introduce una lente de potencia desconocida, sin quitar la anterior, y se vuelve a enfocar su imagen. Si es desplazamiento total del test es de 23 mm ¿cuál es la potencia de la segunda lente? 4. En un frontofocómetro se introduce una lente problema 40 mm a la derecha del colimador. En Este caso el test se sitúa 22 cm a la izquierda del colimador. ¿Cuáles son las potencias del colimador y de la lente problema? 5. Un frontofocómetro tiene un colimador de 25 mm de focal. Si se introduce una lente tórica de especificación [–3,25, –1,75 x 0]. ¿Cuál será el desplazamiento del test entre las dos posiciones de enfoque? 6. Se introduce una lente de + 4 D en un frontofocómetro. Para restablecer la nitidez de la imagen el test hay que colocarlo 20 cm a la izquierda de dicha lente. Calcule la potencia del colimador. 7. Un frontofocómetro tiene una lente colimadora de + 25 D. Se introduce una lente problema y se desplaza el test para restablecer la nitidez de la imagen. El aumento lateral para esta posición del test es de + 2x. Calcule la potencia de la lente problema y la posición del test.
