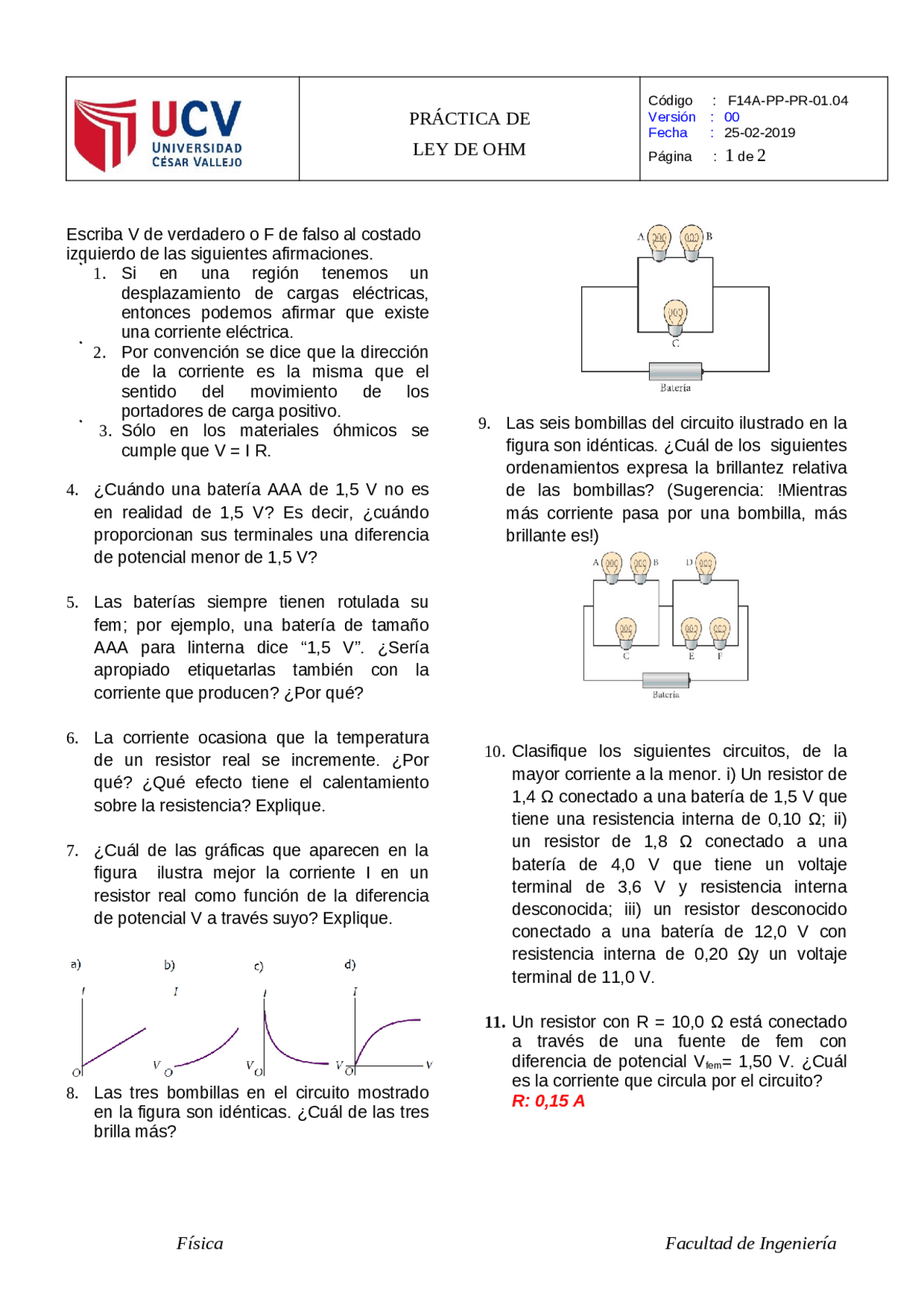

PRÁCTICA DE
LEY DE OHM
Código : F14A-PP-PR-01.04
Versión : 00
Fecha : 25-02-2019
Página : 1 de 2
Escriba V de verdadero o F de falso al costado
izquierdo de las siguientes afirmaciones.
1. Si en una región tenemos un
desplazamiento de cargas eléctricas,
entonces podemos afirmar que existe
una corriente eléctrica.
2. Por convención se dice que la dirección
de la corriente es la misma que el
sentido del movimiento de los
portadores de carga positivo.
3. Sólo en los materiales óhmicos se
cumple que V = I R.
4. ¿Cuándo una batería AAA de 1,5 V no es
en realidad de 1,5 V? Es decir, ¿cuándo
proporcionan sus terminales una diferencia
de potencial menor de 1,5 V?
5. Las baterías siempre tienen rotulada su
fem; por ejemplo, una batería de tamaño
AAA para linterna dice “1,5 V”. ¿Sería
apropiado etiquetarlas también con la
corriente que producen? ¿Por qué?
6. La corriente ocasiona que la temperatura
de un resistor real se incremente. ¿Por
qué? ¿Qué efecto tiene el calentamiento
sobre la resistencia? Explique.
7. ¿Cuál de las gráficas que aparecen en la
figura ilustra mejor la corriente I en un
resistor real como función de la diferencia
de potencial V a través suyo? Explique.
8. Las tres bombillas en el circuito mostrado
en la figura son idénticas. ¿Cuál de las tres
brilla más?
9. Las seis bombillas del circuito ilustrado en la
figura son idénticas. ¿Cuál de los siguientes
ordenamientos expresa la brillantez relativa
de las bombillas? (Sugerencia: !Mientras
más corriente pasa por una bombilla, más
brillante es!)
10. Clasifique los siguientes circuitos, de la
mayor corriente a la menor. i) Un resistor de
1,4 Ω conectado a una batería de 1,5 V que
tiene una resistencia interna de 0,10 Ω; ii)
un resistor de 1,8 Ω conectado a una
batería de 4,0 V que tiene un voltaje
terminal de 3,6 V y resistencia interna
desconocida; iii) un resistor desconocido
conectado a una batería de 12,0 V con
resistencia interna de 0,20 Ωy un voltaje
terminal de 11,0 V.
11. Un resistor con R = 10,0 Ω está conectado
a través de una fuente de fem con
diferencia de potencial Vfem= 1,50 V. ¿Cuál
es la corriente que circula por el circuito?
R: 0,15 A
Física Facultad de Ingeniería
