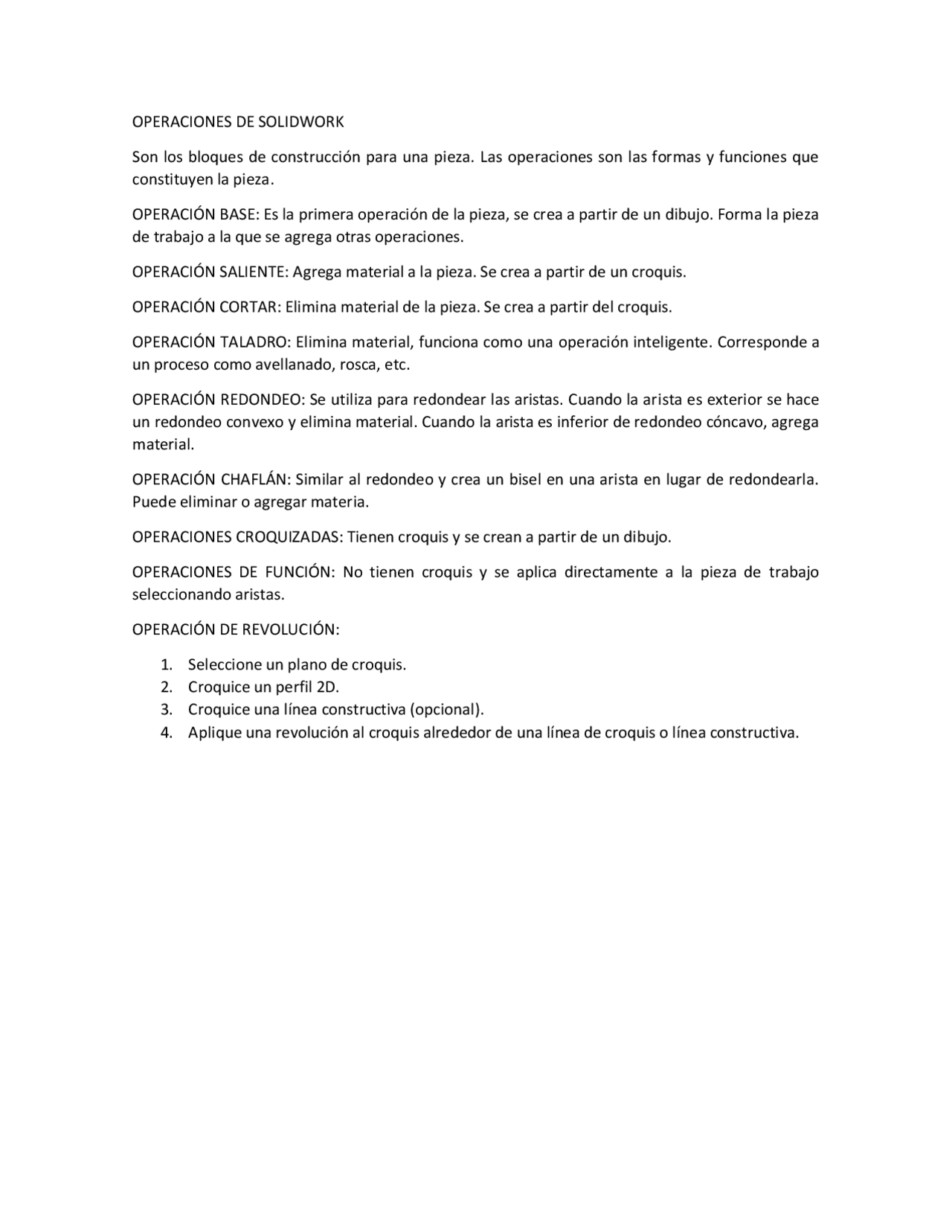

OPERACIONES DE SOLIDWORK
Son los bloques de construcción para una pieza. Las operaciones son las formas y funciones que
constituyen la pieza.
OPERACIÓN BASE: Es la primera operación de la pieza, se crea a partir de un dibujo. Forma la pieza
de trabajo a la que se agrega otras operaciones.
OPERACIÓN SALIENTE: Agrega material a la pieza. Se crea a partir de un croquis.
OPERACIÓN CORTAR: Elimina material de la pieza. Se crea a partir del croquis.
OPERACIÓN TALADRO: Elimina material, funciona como una operación inteligente. Corresponde a
un proceso como avellanado, rosca, etc.
OPERACIÓN REDONDEO: Se utiliza para redondear las aristas. Cuando la arista es exterior se hace
un redondeo convexo y elimina material. Cuando la arista es inferior de redondeo cóncavo, agrega
material.
OPERACIÓN CHAFLÁN: Similar al redondeo y crea un bisel en una arista en lugar de redondearla.
Puede eliminar o agregar materia.
OPERACIONES CROQUIZADAS: Tienen croquis y se crean a partir de un dibujo.
OPERACIONES DE FUNCIÓN: No tienen croquis y se aplica directamente a la pieza de trabajo
seleccionando aristas.
OPERACIÓN DE REVOLUCIÓN:
1. Seleccione un plano de croquis.
2. Croquice un perfil 2D.
3. Croquice una línea constructiva (opcional).
4. Aplique una revolución al croquis alrededor de una línea de croquis o línea constructiva.
