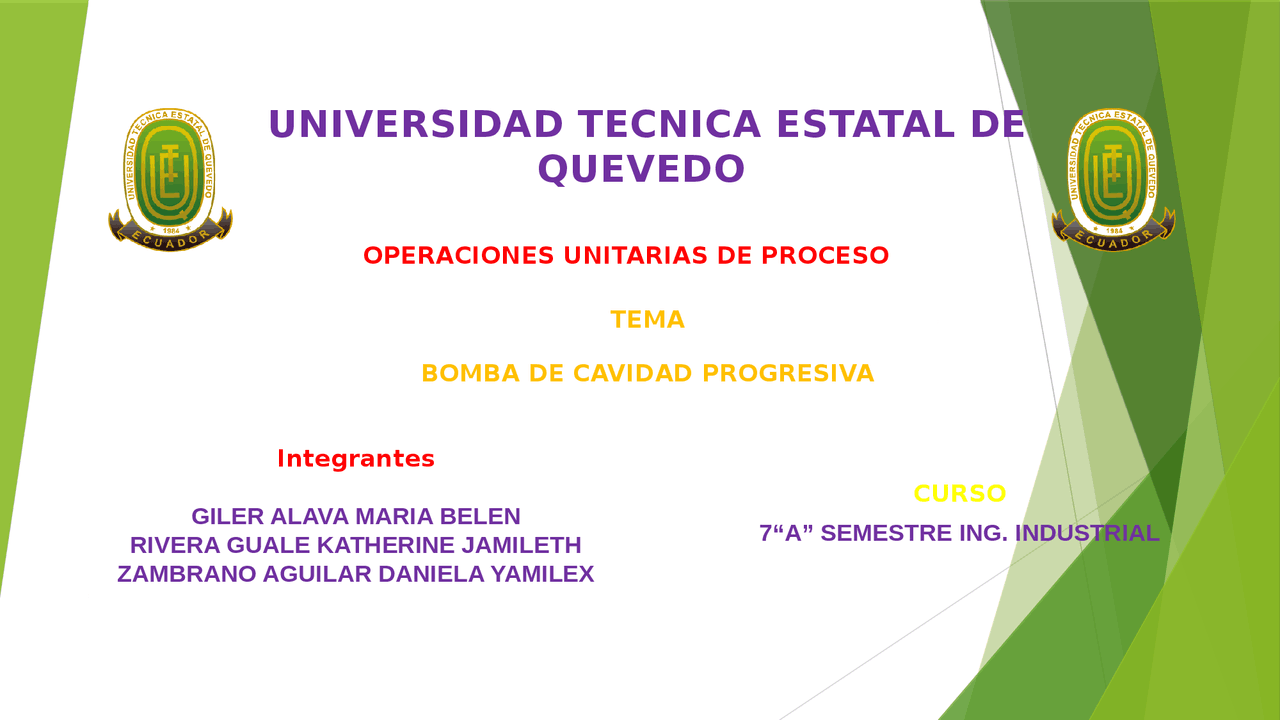

UNIVERSIDAD TECNICA ESTATAL DE
QUEVEDO
OPERACIONES UNITARIAS DE PROCESO
TEMA
BOMBA DE CAVIDAD PROGRESIVA
Integrantes GILER ALAVA MARIA BELEN RIVERA GUALE KATHERINE JAMILETH ZAMBRANO AGUILAR DANIELA YAMILEX
CURSO
7“A” SEMESTRE ING. INDUSTRIAL
BOMBAS DE CAVIDAD PROGRESIVA -
BCP
Sistema de levantamiento artificial que usa un Bomba de Desplazamiento Positivo que consta de dos engranajes helicoidales interiores entre el rotor y el estator, al girar el rotor dentro de este, las cavidades se mueven axialmente de uno al otro extremo del estator creando la acción de bombeo.
¿QUE ES?
Ancla de Torque Evita el riesgo de desconexión de la tubería al girar la sarta de cabillas hacia la derecha, por fricción entre el Rotor y el Estator en el sentido de su desenrosque. Níple de Paro Brinda espacio libre al Rotor para permitir la elongación de la sarta de cabillas en la operación del sistema. Evita que el Rotor y/o las cabillas lleguen al fondo del pozo si existe una desconexión.
Rotor
Ejerce el movimiento de desplazamiento de fluido por rotación, en el Estator, un vez que recibe el accionamiento desde la superficie a partir del impulsor, mediante la sarta de cabillas
Estator
Es moldeado en forma de dos hélices adherido fuertemente a dicho cilindro por un proceso especial. Se baja al pozo con la tubería de Producción (Bombas tipo tubería o con la sarta de varillas insertables).
Equipo de Superficie
Instalación BCP
1.Conexión Ancla Antitorque.
- Conexión Niple de Paro.
- Conexión del Estator.
- Conexión Niple de Maniobra al Estator
- Bajada de la Tubería de Producción
- Cabezal del Pozo
- Conexión del Rotor a la sarta de Cabillas
- Conexión sarta de Cabillas
- Bajada de la sarta de Cabillas 10.Espaciamiento del Rotor
Equipo de Fondo
- Instalación del Motovaríador ó Motor eductor.
- Instalación del Cabezal de Rotación.
- Instalación Variador de Frecuencia.
