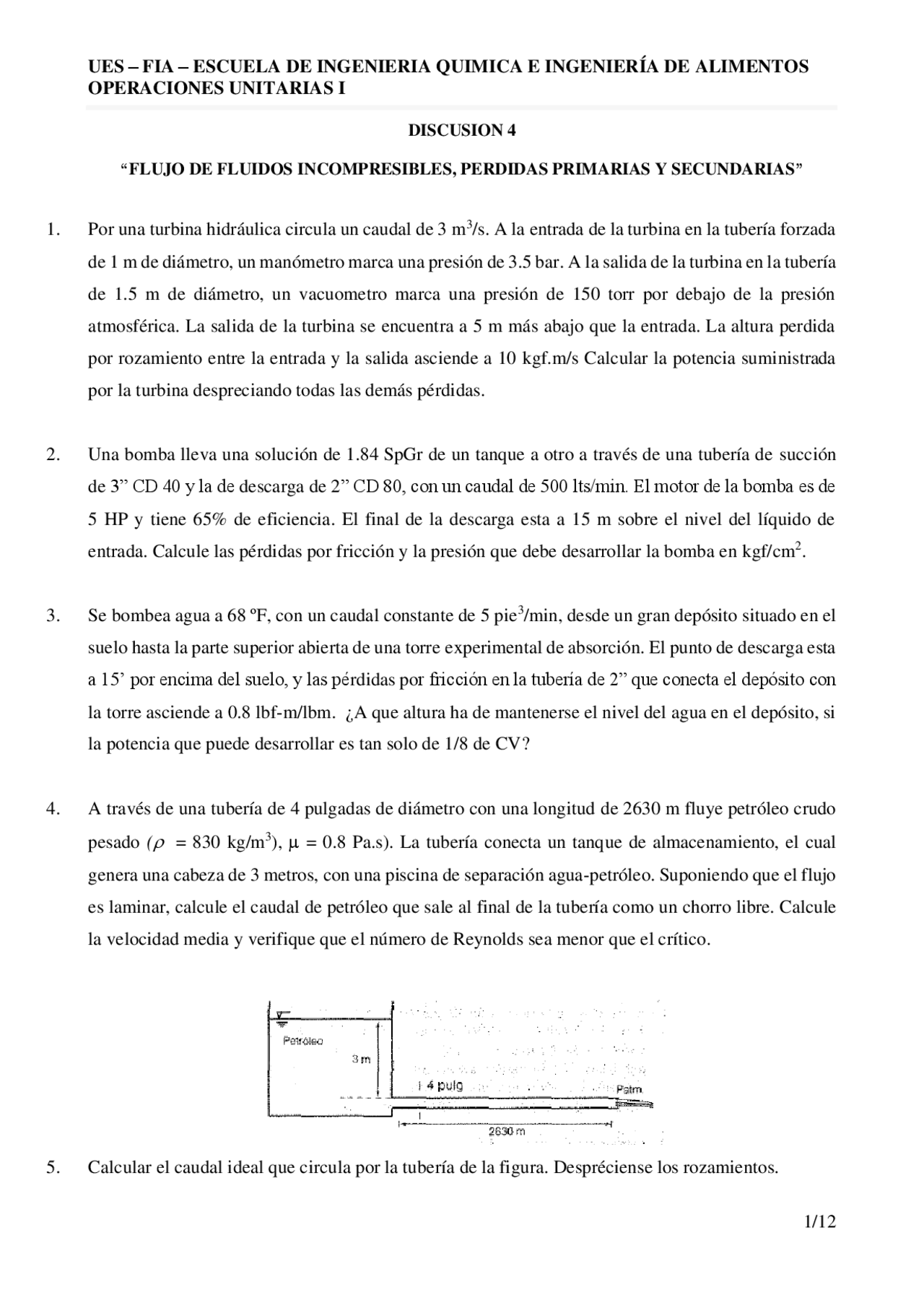

UES – FIA – ESCUELA DE INGENIERIA QUIMICA E INGENIERÍA DE ALIMENTOS
OPERACIONES UNITARIAS I
1/12
DISCUSION 4
“FLUJO DE FLUIDOS INCOMPRESIBLES, PERDIDAS PRIMARIAS Y SECUNDARIAS”
1. Por una turbina hidráulica circula un caudal de 3 m3/s. A la entrada de la turbina en la tubería forzada
de 1 m de diámetro, un manómetro marca una presión de 3.5 bar. A la salida de la turbina en la tubería
de 1.5 m de diámetro, un vacuometro marca una presión de 150 torr por debajo de la presión
atmosférica. La salida de la turbina se encuentra a 5 m más abajo que la entrada. La altura perdida
por rozamiento entre la entrada y la salida asciende a 10 kgf.m/s Calcular la potencia suministrada
por la turbina despreciando todas las demás pérdidas.
2. Una bomba lleva una solución de 1.84 SpGr de un tanque a otro a través de una tubería de succión
de 3” CD 40 y la de descarga de 2” CD 80, con un caudal de 500 lts/min. El motor de la bomba es de
5 HP y tiene 65% de eficiencia. El final de la descarga esta a 15 m sobre el nivel del líquido de
entrada. Calcule las pérdidas por fricción y la presión que debe desarrollar la bomba en kgf/cm2.
3. Se bombea agua a 68 ºF, con un caudal constante de 5 pie3/min, desde un gran depósito situado en el
suelo hasta la parte superior abierta de una torre experimental de absorción. El punto de descarga esta
a 15’ por encima del suelo, y las pérdidas por fricción en la tubería de 2” que conecta el depósito con
la torre asciende a 0.8 lbf-m/lbm. ¿A que altura ha de mantenerse el nivel del agua en el depósito, si
la potencia que puede desarrollar es tan solo de 1/8 de CV?
4. A través de una tubería de 4 pulgadas de diámetro con una longitud de 2630 m fluye petróleo crudo
pesado (
= 830 kg/m3), = 0.8 Pa.s). La tubería conecta un tanque de almacenamiento, el cual
genera una cabeza de 3 metros, con una piscina de separación agua-petróleo. Suponiendo que el flujo
es laminar, calcule el caudal de petróleo que sale al final de la tubería como un chorro libre. Calcule
la velocidad media y verifique que el número de Reynolds sea menor que el crítico.
5. Calcular el caudal ideal que circula por la tubería de la figura. Despréciense los rozamientos.
