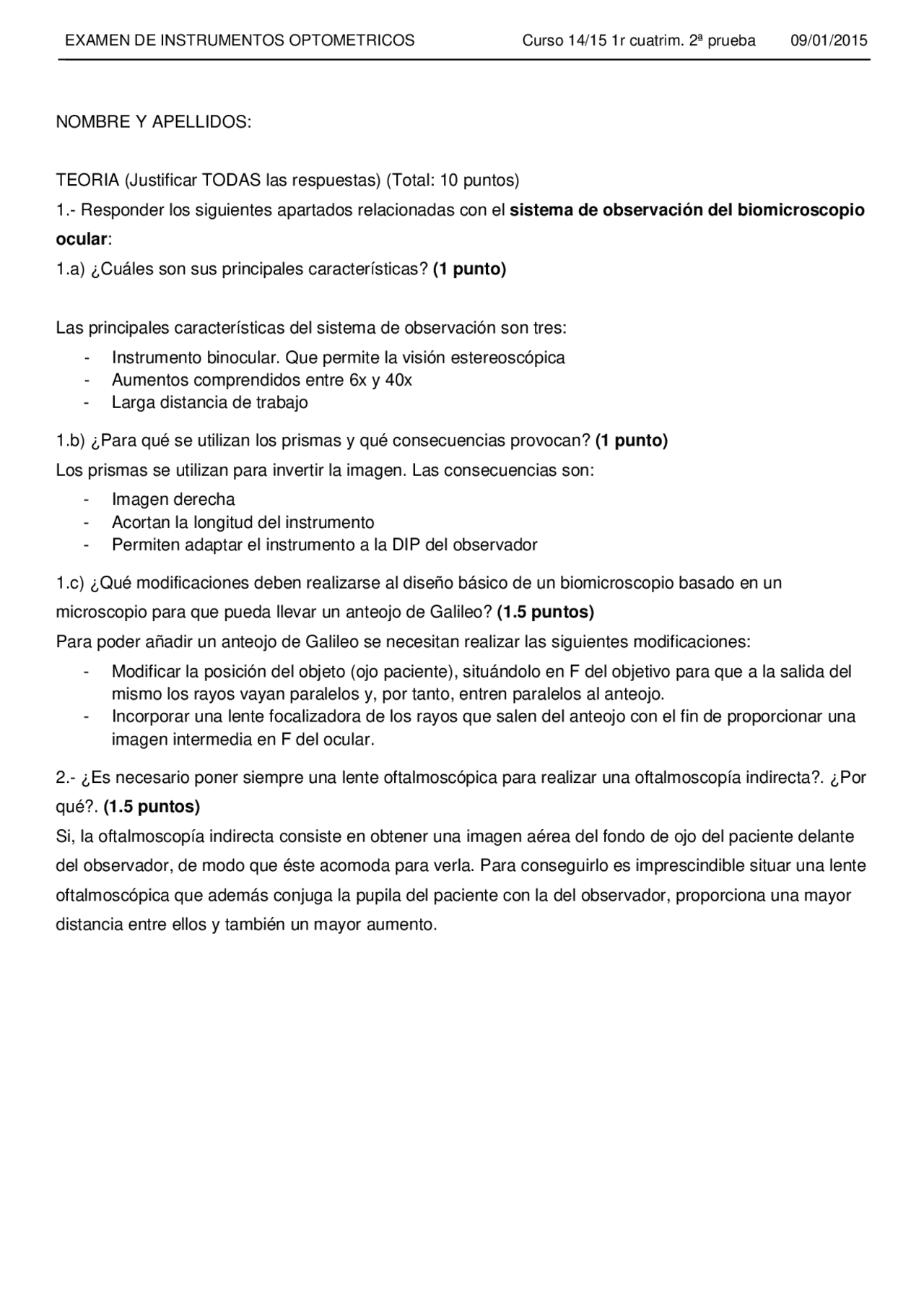

EXAMEN DE INSTRUMENTOS OPTOMETRICOS Curso 14/15 1r cuatrim. 2ª prueba 09/01/
NOMBRE Y APELLIDOS:
TEORIA (Justificar TODAS las respuestas) (Total: 10 puntos) 1.- Responder los siguientes apartados relacionadas con el sistema de observación del biomicroscopio ocular : 1.a) ¿Cuáles son sus principales características? (1 punto)
Las principales características del sistema de observación son tres:
- Instrumento binocular. Que permite la visión estereoscópica
- Aumentos comprendidos entre 6x y 40x
- Larga distancia de trabajo
1.b) ¿Para qué se utilizan los prismas y qué consecuencias provocan? (1 punto) Los prismas se utilizan para invertir la imagen. Las consecuencias son:
- Imagen derecha
- Acortan la longitud del instrumento
- Permiten adaptar el instrumento a la DIP del observador
1.c) ¿Qué modificaciones deben realizarse al diseño básico de un biomicroscopio basado en un microscopio para que pueda llevar un anteojo de Galileo? (1.5 puntos) Para poder añadir un anteojo de Galileo se necesitan realizar las siguientes modificaciones:
- Modificar la posición del objeto (ojo paciente), situándolo en F del objetivo para que a la salida del mismo los rayos vayan paralelos y, por tanto, entren paralelos al anteojo.
- Incorporar una lente focalizadora de los rayos que salen del anteojo con el fin de proporcionar una imagen intermedia en F del ocular.
2.- ¿Es necesario poner siempre una lente oftalmoscópica para realizar una oftalmoscopía indirecta?. ¿Por qué?. (1.5 puntos) Si, la oftalmoscopía indirecta consiste en obtener una imagen aérea del fondo de ojo del paciente delante del observador, de modo que éste acomoda para verla. Para conseguirlo es imprescindible situar una lente oftalmoscópica que además conjuga la pupila del paciente con la del observador, proporciona una mayor distancia entre ellos y también un mayor aumento.
3.- Responder los siguientes apartados relacionados con un queratómetro: 3.a) Hacer el esquema básico con el trazado de rayos correspondiente. Nombrar cada elemento y explicar para que sirve (1.5 puntos)
Mira: es el objeto (y) Córnea: no forma parte del instrumento pero es necesaria para poder realizar la medida. Ópticamente es un espejo convexo y proporciona una imagen del objeto (y’) Objetivo: proporciona una imagen aumentada (y’’) de la imagen corneal (y’) Sistema duplicador: duplica las imágenes y’’. En cambio no afecta a su tamaño. Ocular: proporciona mas aumento y permite ver si acomodar.
3.b) Explicar cuáles de los siguientes valores : a, a’, y, y’ y y’’ permanecen constantes al realizar una medida con un queratómetro de mira móvil. (1.5 puntos) El aumento lateral del objetivo de un queratómetro siempre debe ser constante, lo que significa que a y a’ deben serlo. Además, si es de mira móvil la coincidencia de las imágenes duplicadas siempre se produce para un valor de las misma, es decir constante, ya que no se pueden desplazar mediante el prima duplicador. Para conseguir que haya siempre coincidencia, independientemente del radio corneal que se mida, debe variarse el tamaño de y y, consecuentemente, de y’ para que su imagen y’’ siempre sea constante.
4.- Haz un esquema del retinoscopio actual y explica qué debe hacerse para trabajar con espejo plano. ( puntos)
Para trabajar con espejo plano debe variarse la distancia entre la luz y la lente de forma que la distancia entre ambas sea inferior a la distancia focal de la lente, así los rayos salen divergentes.
Problema 2.- Un observador hipermétrope de 2D realiza una oftalmoscopía directa a un paciente miope de 3D situado a 30 mm. El diámetro pupilar del observador es de 4 mm y el del paciente de 8 mm. 2a.- Calcular la potencia de la lente compensadora necesaria si se sitúa a 10 mm delante del observador. ( 1.5 puntos) Datos y condiciones:
Al ser una oftalmoscopia directa los puntos remotos deben ser conjugado, en este caso es necesario poner una lente oftalmoscópica para lograrlo. Al ser un paciente miope y considerar la ametropía axial, su retina no estará a 22.22 mm. Calculemos su posición:
Esquema:
Para calcular la potencia de la lente debemos tener en cuenta que conjuga los puntos remotos
Plente comp=-1.23 D
2b.- Hallar qué elemento actúa de diafragma de apertura y la posición y diámetro de la pupila de entrada. ( 2 puntos) Trabajaremos en el espacio objeto. Pasamos todos los elementos a dicho espacio. Paso pupila observador a través de la lente compensadora:
a a^ mm a mm
n
n
- (^3363331). 33 122. (^336). 22 23. 38 ' 333. 33
' 1. 336
1 − + = → = − =
=
=
= − =−
= = PR mm
PR mm
p
o (^10003333). 33
(^10002500)
a a^ mm a mm
f mm
n (^11018121). 52 9. 88 ' 10
' 812. 52
1 − + =− → = =
=−
=
f f^ mm a mm
a mm
n
- 33 5101 ' Lente^1 comp ' lentecomp^812.^52 ' 510
EXAMEN DE INSTRUMENTOS OPTOMETRICOS Curso 14/15 1r cuatrim. 2ª prueba 09/01/
Paso a través del paciente:
Tamaño pupila observador en el espacio objeto:
Hallemos el DA y DC, como no proporcionan el diámetro de la lente oftàlmica suponemos que su diámetro es el adecuado para que no sea ni DA ni DC. Bajo esta condición, calculemos quien será el DA sabiendo que: D’obs= 4.96 mm Dpac= 8 mm
Según la figura siguiente:
tg α= 238 /. 382 → α= 9 º 42 '
tg β= 50. 114.^96 − 23 /^2. 38 → β= 5 º 18 '
Como α>β, la pupila del observador actúa de PE. Por consiguiente, el paciente actúa de DC y LE.
2c.- Calcular el campo lineal objeto en iluminación media. ( 1.5 puntos) Considerar los siguientes valores del ojo: f’o=22.22mm, f (^) o=-16.63mm y n’=1.
Triangulando hallamos el campo en iluminación media:
a a^ mm a mm
n
n
- (^336291). 88 221. (^336). 22 50. 11 ' 29. 88
' 1. 336
1 − + = → = − =
=
=
m m m aa nn aa y y mm lente
lente ojo ojo ojo lente ojo^44.^96
- 88
clo ; clo 4. 27 mm
