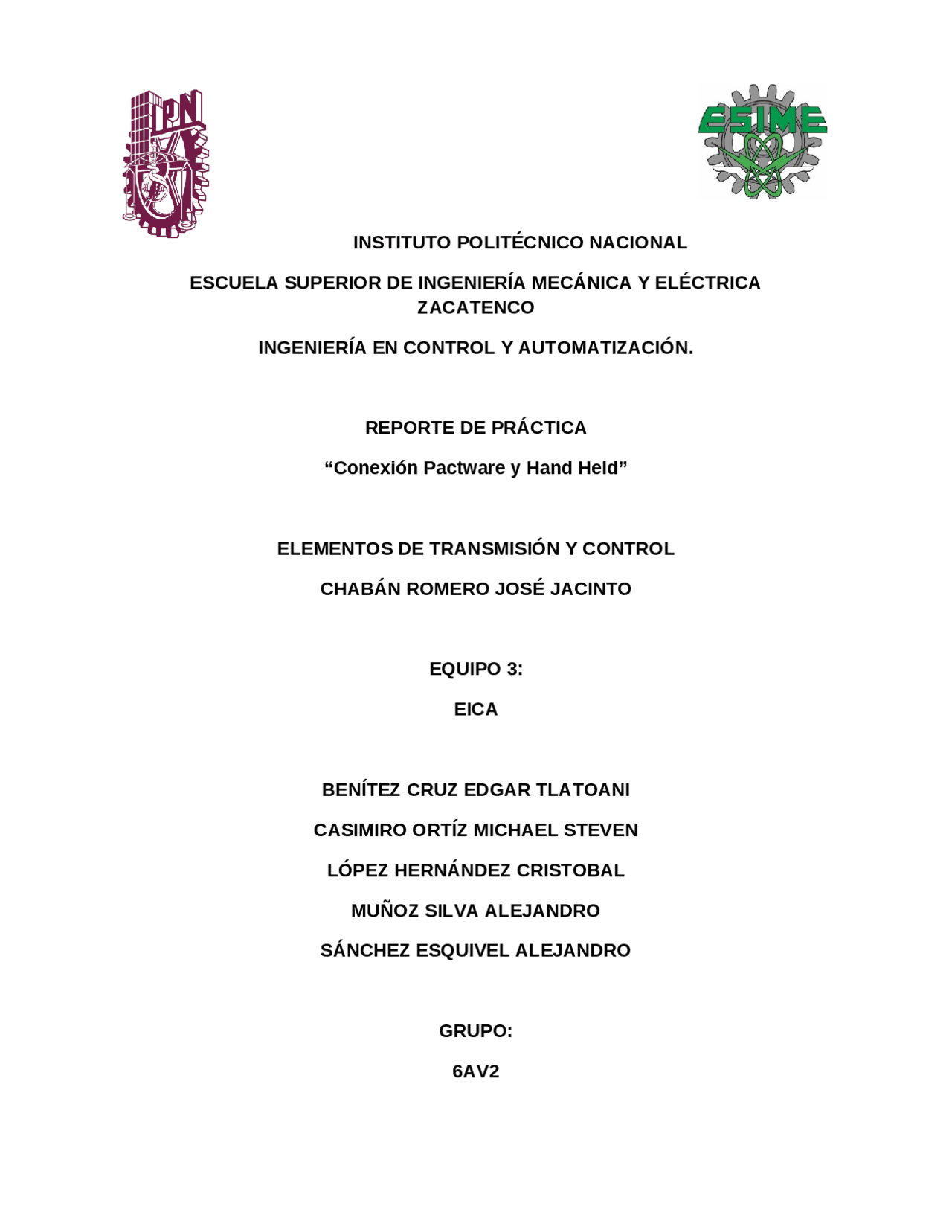

“Conexión Pactware y Hand Held” ELEMENTOS DE TRANSMISIÓN Y CONTROL CHABÁN ROMERO JOSÉ JACINTO EQUIPO 3: EICA BENÍTEZ CRUZ EDGAR TLATOANI CASIMIRO ORTÍZ MICHAEL STEVEN LÓPEZ HERNÁNDEZ CRISTOBAL MUÑOZ SILVA ALEJANDRO SÁNCHEZ ESQUIVEL ALEJANDRO GRUPO: 6AV
Para comenzar se realizó una breve introducción del elemento final de control (válvula), y que el desarrollo de la práctica tiene como objetivo lograr la comunicación de este dispositivo con el software de comunicación, por esto es importante abordar de qué componentes está compuesto el elemento. Por lo que se mencionarán a continuación. Partes del Elemento Final de Control (Válvula). ETIQUETA NOMBRE DESCRIPCION A Actuador También llamado motor o accionador. Puede ser hidráulico, eléctrico o neumático.
Conociendo ya los componentes que integran al elemento final de control, podemos proseguir con el desarrollo de la práctica. Desarrollo de la práctica. Una de las herramientas a utilizar es el software de comunicación “Pactware”. Pactware. ( Process Automation Configuration Tool ) Es un software libre para la configuración, ajuste de parámetros, documentación y diagnóstico de los dispositivos de campo. Dentro del software se encuentran dos componentes que deben integrarse para la realizar la configuración. Se describirán a continuación. DTM. ( Device Taype Manager) Es el módulo de configuración de los sensores y componentes de campo. Dentro de este, se encuentran todos los datos y funciones específicas de un tipo de sensor y suministra todos los elementos y diálogos para la configuración. El DTM no es un software de ejecución por sí mismo, sino requiere de un programa de ejecución. Otro elemento que necesita el Pactware para realizar la configuración es: FDT. ( Field Device Tool ) Es una descripción de interface estandarizada que describe la interacción de los DTM y el soporte. Durante este proceso los el FDT regula el intercambio de datos entre los diferentes DTM y el programa de soporte. Los elementos mencionados y descritos anteriormente, se debieron de descargar previamente
Una vez descargados e instalados los elementos mencionados y descritos anteriormente. Se prosiguió a realizar la comunicación con el Transmisor del elemento final de control. Para ello, se necesita realizar un circuito en serie entre los siguientes elementos: Posicionador Generador de señal de 4 a 20 mA Fuente de alimentación a 24 V. El circuito está dado de la siguiente manera
Dentro del software se pueden modificar distintos elementos y/o parámetros. Dentro de la práctica, realizamos el ejercicio de Cambiarle el TAG al elemento, modificar la fecha de realización, así como los nombres de las firmas de ingeniería que estábamos en ese momento en laboratorio. Con base en esto, se entiende que dentro del software de puede realizar la modificación de los parámetros, esto para poder realizar control dentro del proceso, así como poder identificar alguna anomalía dentro del mismo si es que llegará a presentarse. Modificación de los Parámetros. Una vez Ingresados los nuevos parámetros y se dio aceptar, el software genera un archivo PDF donde contiene las modificaciones realizadas para la identificación del Posicionador. También el archivo PDF muestra la configuración del Posicionador, donde se puede observar la gráfica característica del flujo, la cual es lineal.
Hand Held YokoGawa Posteriormente, una vez terminada l comunicación entre el Posicionador con el software de Pactware, desconectamos el dispositivo Bluetooth, para poder conectar el dispositivo Hand Held. Un aspecto que pudimos observar es que se pueden realizar modificaciones en tiempo real, en este caso se modificó la señal al subirla o bajarla y mismo tiempo que se podía detectar las modificaciones en el Posicionador, se podían observar en el Hand Held, por lo que tendremos la misma información en el Hand Held y en el proceso. Tanto para Pactware como para el Hand Held, no se necesita cambiar parámetros en el controlador, ya que ambos elementos lo permiten dentro de sus herramientas o posibilidades. Sin embargo Hand Held posee una mayor ventaja sobre el Pactware, ya que su portabilidad es más sencilla que la de portar un laptop a la planta, esto suma una mayor comodidad a la hora de realizar el control dentro de un proceso, ya que es más fácil ingresar a la planta con un dispositivo como lo es Hand Held que ingresar con una computadora portátil, aunque se hace hincapié en que ambos elementos funcionan de manera similar o permiten realizar las mismas acciones.
