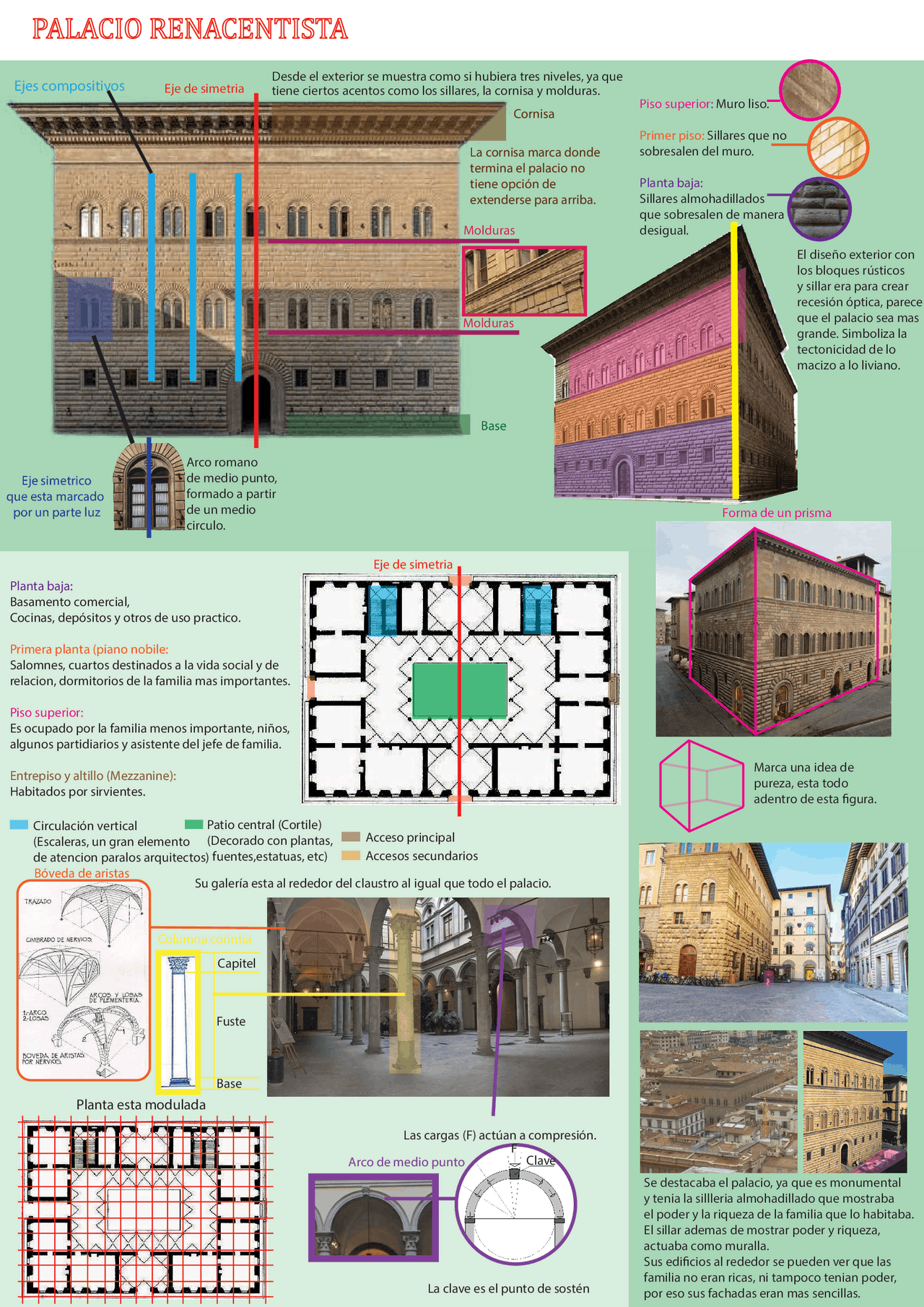

Patio central (Cortile)
(Decorado con plantas,
fuentes,estatuas, etc)
Planta baja:
Basamento comercial,
Cocinas, depósitos y otros de uso practico.
Primera planta (piano nobile:
Salomnes, cuartos destinados a la vida social y de
relacion, dormitorios de la familia mas importantes.
Piso superior:
Es ocupado por la familia menos importante, niños,
algunos partidiarios y asistente del jefe de familia.
Entrepiso y altillo (Mezzanine):
Habitados por sirvientes.
Circulación vertical
(Escaleras, un gran elemento
de atencion paralos arquitectos)
Piso superior: Muro liso.
Primer piso: Sillares que no
sobresalen del muro.
Planta baja:
Sillares almohadillados
que sobresalen de manera
desigual.
Se destacaba el palacio, ya que es monumental
y tenia la sillleria almohadillado que mostraba
el poder y la riqueza de la familia que lo habitaba.
El sillar ademas de mostrar poder y riqueza,
actuaba como muralla.
Sus edificios al rededor se pueden ver que las
familia no eran ricas, ni tampoco tenian poder,
por eso sus fachadas eran mas sencillas.
Eje de simetria
Forma de un prisma
Marca una idea de
pureza, esta todo
adentro de esta figura.
El diseño exterior con
los bloques rústicos
y sillar era para crear
recesión óptica, parece
que el palacio sea mas
grande. Simboliza la
tectonicidad de lo
macizo a lo liviano.
Su galería esta al rededor del claustro al igual que todo el palacio.
Las cargas (F) actúan a compresión.
La clave es el punto de sostén
Clave
F
Fuste
Base
Capitel
Bóveda de aristas
Columna corintia
Arco de medio punto
Desde el exterior se muestra como si hubiera tres niveles, ya que
tiene ciertos acentos como los sillares, la cornisa y molduras.
Arco romano
de medio punto,
formado a partir
de un medio
circulo.
Eje simetrico
que esta marcado
por un parte luz
La cornisa marca donde
termina el palacio no
tiene opción de
extenderse para arriba.
Eje de simetria
Ejes compositivos
Molduras
Molduras
Cornisa
Base
Acceso principal
Accesos secundarios
Planta esta modulada
