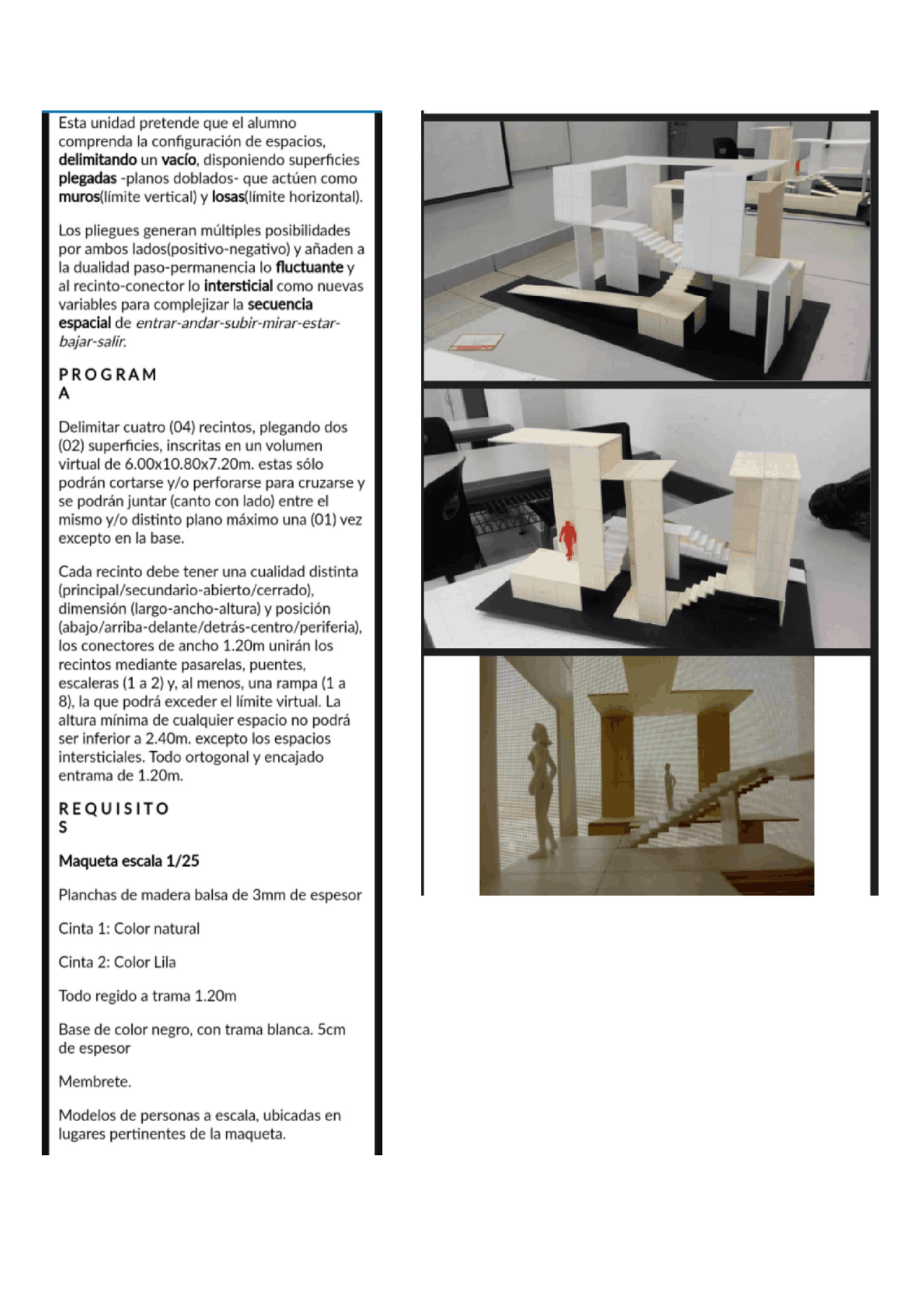

Esta unidad pretende que el alumno comprenda la configuración de espacios, delimitando un vacío, disponiendo superficies plegadas -planos doblados- que actúen como muros(límite vertical) y losas(límite horizontal). Los pliegues generan múltiples posibilidades por ambos lados(positivo-negativo) y añaden a la dualidad paso-permanencia lo fluctuante y al recinto-conector lo intersticial como nuevas variables para complejizar la secuencia espacial de entrar-andar-subir-mirar-estar- bajar-salir. PROGRAM A Delimitar cuatro (04) recintos, plegando dos (02) superficies, inscritas en un volumen virtual de 6.00x10.80x7.20m. estas sólo podrán cortarse y/o perforarse para cruzarse y se podrán juntar (canto con lado) entre el mismo y/o distinto plano máximo una (01) vez excepto en la base. Cada recinto debe tener una cualidad distinta (principal/secundario-abierto/cerrado), dimensión (largo-ancho-altura) y posición (abajo/arriba-delante/detrás-centro/periferia), los conectores de ancho 1.20m unirán los recintos mediante pasarelas, puentes, escaleras (1 a 2) y, al menos, una rampa (1 a 8), la que podrá exceder el límite virtual. La altura mínima de cualquier espacio no podrá ser inferior a 2.40m. excepto los espacios intersticiales. Todo ortogonal y encajado entrama de 1.20m. REQUISITO S Maqueta escala 1/25 Planchas de madera balsa de 3mm de espesor Cinta 1: Color natural Cinta 2: Color Lila Todo regido a trama 1.20m Base de color negro, con trama blanca. 5cm de espesor Membrete. Modelos de personas a escala, ubicadas en lugares pertinentes de la maqueta.
