Cimientos
Losas
Columnas
⇀ Cimentación Superficial
⇀ Cimentación Profunda
Losas

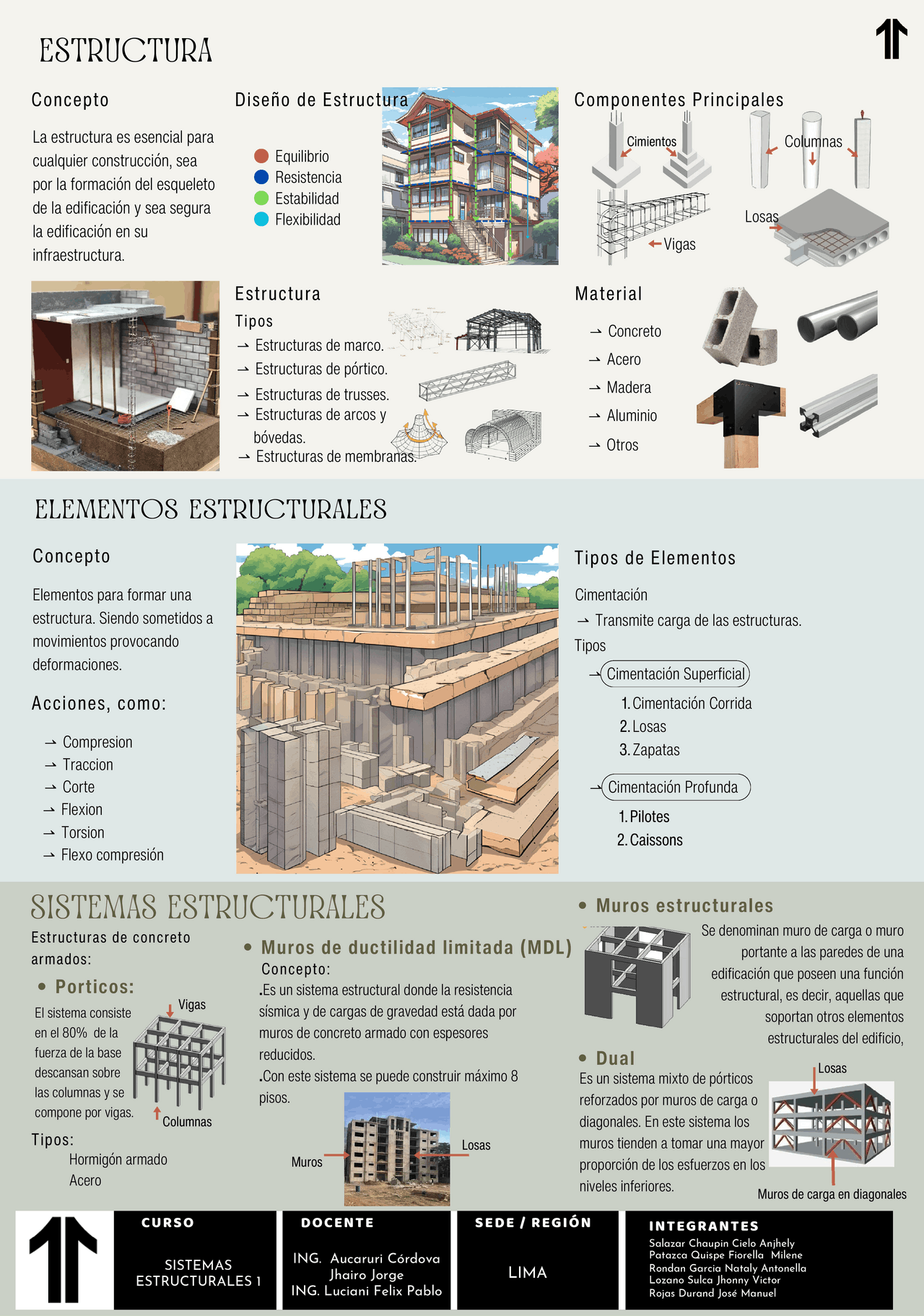

SISTEMAS ESTRUCTURALES
Concepto
Cimentación Corrida1.
Losas2.
Zapatas3.
Pilotes1.
Caissons2.
elementos estructurales
Estructura
ESTRUCTURA
Tipos
⇀ Estructuras de marco.
⇀ Estructuras de pórtico.
⇀ Estructuras de trusses.
⇀ Estructuras de arcos y
bóvedas.
⇀ Estructuras de membranas.
La estructura es esencial para
cualquier construcción, sea
por la formación del esqueleto
de la edificación y sea segura
la edificación en su
infraestructura.
Concepto Componentes Principales
Vigas
Equilibrio
Resistencia
Estabilidad
Flexibilidad
Diseño de Estructura
Elementos para formar una
estructura. Siendo sometidos a
movimientos provocando
deformaciones.
Material
⇀ Concreto
⇀ Acero
⇀ Madera
⇀ Aluminio
⇀ Otros
Acciones, como:
⇀ Compresion
⇀ Traccion
⇀ Corte
⇀ Flexion
⇀ Torsion
⇀ Flexo compresión
Tipos de Elementos
Cimentación
⇀ Transmite carga de las estructuras.
Tipos
CURSO DOCENTE INTEGRANTES
Patazca Quispe Fiorella Milene
SISTEMAS
ESTRUCTURALES 1 Lozano Sulca Jhonny Victor
Rojas Durand José Manuel
Rondan Garcia Nataly Antonella
Salazar Chaupin Cielo Anjhely
ING. Aucaruri Córdova
Jhairo Jorge
ING. Luciani Felix Pablo
SEDE / REGIÓN
LIMA
Porticos:
Estructuras de concreto
armados:
El sistema consiste
en el 80% de la
fuerza de la base
descansan sobre
las columnas y se
compone por vigas.
Tipos:
Hormigón armado
Acero
Vigas
Columnas
Muros estructurales
Muros de ductilidad limitada (MDL)
.Es un sistema estructural donde la resistencia
sísmica y de cargas de gravedad está dada por
muros de concreto armado con espesores
reducidos.
.Con este sistema se puede construir máximo 8
pisos.
Concepto:
Dual
Muros
Es un sistema mixto de pórticos
reforzados por muros de carga o
diagonales. En este sistema los
muros tienden a tomar una mayor
proporción de los esfuerzos en los
niveles inferiores.
Losas
Muros de carga en diagonales
Se denominan muro de carga o muro
portante a las paredes de una
edificación que poseen una función
estructural, es decir, aquellas que
soportan otros elementos
estructurales del edificio,
