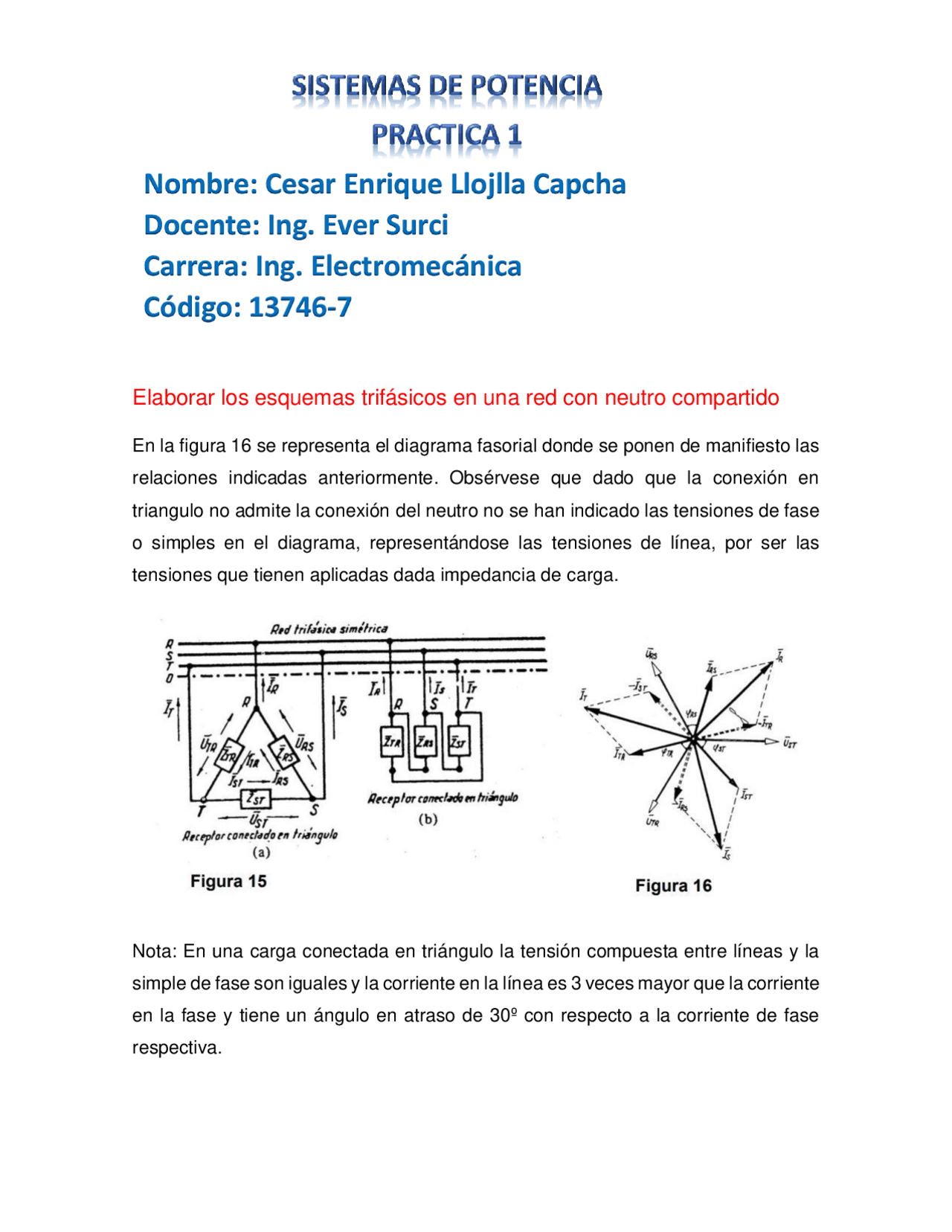

Elaborar los esquemas trifásicos en una red con neutro compartido
En la figura 16 se representa el diagrama fasorial donde se ponen de manifiesto las
relaciones indicadas anteriormente. Obsérvese que dado que la conexión en
triangulo no admite la conexión del neutro no se han indicado las tensiones de fase
o simples en el diagrama, representándose las tensiones de línea, por ser las
tensiones que tienen aplicadas dada impedancia de carga.
Nota: En una carga conectada en triángulo la tensión compuesta entre líneas y la
simple de fase son iguales y la corriente en la línea es 3 veces mayor que la corriente
en la fase y tiene un ángulo en atraso de 30º con respecto a la corriente de fase
respectiva.
Nombre: Cesar Enrique Llojlla Capcha
Docente: Ing. Ever Surci
Carrera: Ing. Electromecánica
Código: 13746-7
