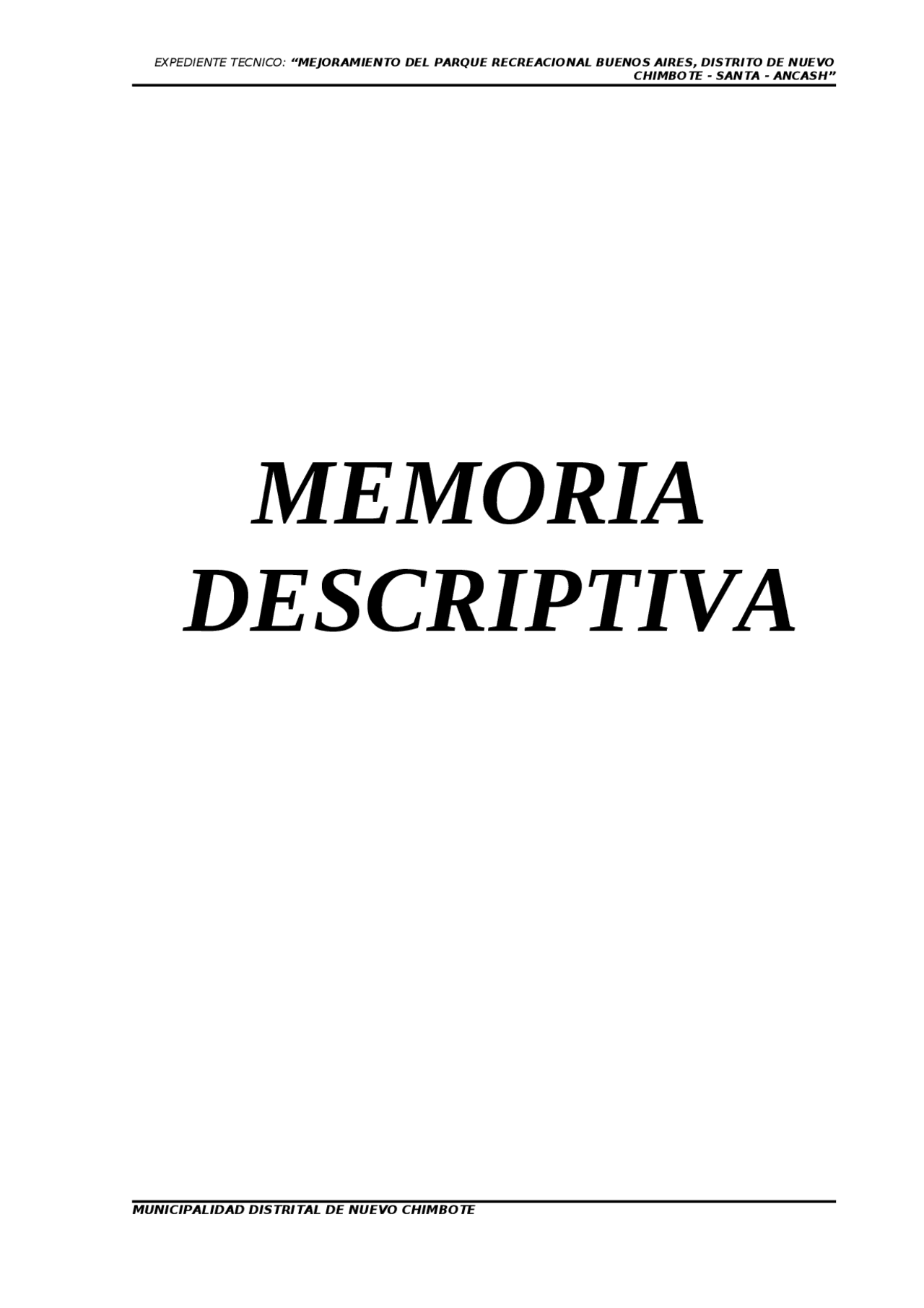

MEMORIA

DESCRIPTIVA

CHIMBOTE - SANTA - ANCASH”

MEMORIA DESCRIPTIVA

PROYECTO : “MEJORAMIENTO DEL PARQUE RECREACIONAL BUENOS AIRES,

DISTRITO DE NUEVO CHIMBOTE – SANTA - ANCASH”

UBICACIÓN URB. BUENOS AIRES

FECHA : NUEVO CHIMBOTE, FEBRERO DEL 2,

GENERALIDADES:

CARACTERISTICAS DE LA LOCALIDAD:

Ubicación: El presente proyecto se encuentra ubicado en la Manzana A’ PV Primera Etapa de la Unidad U- perteneciente al: Distrito : Nuevo Chimbote Provincia : Santa Región : Ancash Sector : Núcleo Urbano Buenos Aires Linderos Perimetrales: Lado Nor-oeste: Con la calle S/N en dos líneas quebradas de 79.00 y 35.00 m. Lado Nor-este: Con La Av. Chimbote com una línea curva de 115.00 ml. Lado Sur-este: Con el Psje. S/N con una línea recta de 30.00 ml. Lado Sur-oeste: Con la Av. Santa con una línea recta de 72.20 ml. Topografía del Terreno: El terreno en donde se edificará la obra presenta una topografía plana, el tipo de suelo es arenoso, alrededor las viviendas son de material noble en su totalidad con uno y dos pisos, con techos de estructuras macizas (techo aligerado). Los lotes se encuentran plenamente ocupados, las vías se encuentran definidas de acuerdo a un plano de desarrollo urbano contando con vías pavimentadas y servicios de saneamiento como son agua potable y alcantarillado. OBJETIVOS El objetivo que se pretende lograr con éste proyecto es:  La remodelación de un espacio de esparcimiento y recreación para la zona, que integre a los pobladores del lugar y de zonas aledañas.  Mejorar el aspecto paisajístico de la zona.  Cumplir con el objetivo de la Municipalidad Distrital de Nuevo Chimbote de servir a la comunidad.

CHIMBOTE - SANTA - ANCASH” El terreno en el cual se plasmará esta obra cuenta con un área libre de 6861.57 m2 con un perímetro de 392.85 ml. TRABAJOS A EJECUTAR: Los componentes del proyecto han sido diseñados considerando aspectos de economía, seguridad, presentación y conservación. Se está considerando la ejecución de las siguientes partidas: CIMIENTOS CORRIDOS.- Proyectados para una capacidad portante del suelo de &=1.03 Kg/cm2, con un concreto 1:10 (cemento:hormigón)+30% de piedra grande. SOBRECIMIENTOS.- De concreto 1:8 (cemento:hormigón)+25% de piedra mediana.). ZAPATAS, VIGAS DE CIMENTACION.- De concreto Armado f’c = 210 Kg/cm^2. COLUMNAS Y VIGAS .- De concreto Armado de f’c=210Kg/cm^2 y con acero de refuerzo FY=4200Kg/cm2,, GRADERIAS .- Para el caso de las graderías el Concreto Armado será de f’c=175Kg/cm^2 y con acero de refuerzo FY=4200Kg/cm2. TECHO ALIGERADO .- De 17cm. de espesor, con ladrillo tipo arcilla cocida de 12 x 30 x 30 cm, con un concreto f’c=210Kg/cm^2 y acero de refuerzo FY=4200Kg/cm^2 MUROS DE ALBAÑILERÍA .- De ladrillo de arcilla King Kong de arcilla, asentados en aparejo de soga, con mortero cemento – arena gruesa 1:4 con juntas 1.5 cm de espesor TARRAJEOS REVESTIMIENTOS.- Serán ejecutados con una mezcla de cemento arena fina 1:5, colocados con un espesor de 1.5 cms. En el cielorraso, columnas, vigas y algunos exteriores del Proyecto. Para el caso de los sardineles peraltados y graderías, estas llevarán acabado con granito (del color a elección de las autoridades de la M.D.N.CH. y los pobladores del lugar). PISOS Y VEREDAS .- De concreto Simple f’c=140 Kg/cm^2 , con acabado pulido y sin colorear y pisos con adoquines de concreto de 20x10x4cm de color rojo. Los cuales deberán ser terminados a los niveles y en lugares que figuran en el plano de distribución. También se ha proyectado la construcción de un piso de granito en la zona del anfiteatro. CONTRAZOCALOS .- Serán ejecutados con una mezcla de cemento arena de h=.30 m en todas las superficies de muros. PINTURA .- El ambiente del proscenio y techado de graderías, serán cubiertos con pintura látex lavable, en cielorrasos, columnas y vigas, mientras que los sardineles sumergidos perimetrales al parque y en el interior de los juegos recreativos serán pintados con pintura de trafico color amarillo. Los contrazócalos, serán pintados con barniz color marrón.

CHIMBOTE - SANTA - ANCASH” ESTRUCTURAS METALICAS.- Se contempla la construcción de los siguientes elementos:  Juegos recreativos: se instalarán 01 tobogán, 01 pasamanos, 01 trompo octogonal y 01sube y baja y 01 columpio (de acuerdo a los planos indicados). INSTALACIONES DE AGUA Y DESAGUE. - Serán construidos con tubería PVC de primera calidad de acuerdo a las norma técnicas del ITINTEC y RNC. En el caso del sistema de agua, el tipo de tubería será pesada (PVC-SAP), con uniones pegadas con pegamento especial. En el sistema de desagüe se empleara una tubería PVC-SAL. El tendido de tubería se ejecutará en conjunto con las que acometen a las cajas de 0.30x0.30m de concreto donde se alojarán posteriormente las válvulas y accesorios para la salida de riego. APARATOS SANITARIOS Y OTROS.- Se contempla la colocación de dos bebederos de acero inoxidable en los contornos del parque. INSTALACIONES ELECTRICAS .- El tipo de corriente para esta instalación es monofásico y estarán empotradas todas las cajas de puntos luz, como también los tomacorrientes, en sus niveles correspondientes de acuerdo a los planos. El tipo de tubería a utilizarse en este trabajo será PVC- SEL (para el caso de la zona del anfiteatro), con uniones selladas con pegamento pvc. Tendido de cable NYY 2x10mm2 debajo de veredas y jardines (para el caso de la iluminación del área del parque). Se considera la acometida a tablero, pozo de puesta a tierra, así como las pruebas eléctricas respectivas. JARDINERÍA.- Los jardines y espacios verdes llevarán un relleno con tierra de chacra de 0.10m de espesor con un mejoramiento del mismo con material orgánico. Se ejecutará sembrado de gras en las áreas verdes, se considera además el sistema de riego, mantenimiento y cuidado de los mismos hasta la entrega de la obra. META FISICA El Proyecto contempla lo siguiente:  Área techada (ss.hh.) 55.00 m².  Piso de Cemento Pulido 2,181.35 m².  Piso de adoquín de concreto de 20x10x4 cm 690.65 m².  Piso de adoquín de granito 54.33 m².  Juegos recreativos 1.00 Gbl  Sardinel Peraltado 590.00 ml.  Áreas Verdes 2,566.81m².  Graderías 1.00 Gbl.  Inst. Sanitarias 1.00 Gbl.  Inst. Eléctricas 1.00 Gbl. FINANCIAMIENTO El financiamiento será gestionado por la MUNICIPALIDAD DISTRITAL DE NUEVO CHIMBOTE.

CHIMBOTE - SANTA - ANCASH” ESPECIFICACIONES TECNICAS

CHIMBOTE - SANTA - ANCASH” ESPECIFICACIONES TECNICAS GENERALIDADES Las presentes Especificaciones Técnicas tanto los planos de obra y metrados base, darán una pauta para la ejecución de las obras a realizarse, entendiéndose que el Ingeniero Supervisor es la autoridad que señala los lineamientos básicos para modificarlas y/o determinar los métodos constructivos que en casos especiales se pudieran presentar, así como verificar la buena ejecución de la mano de obra, la calidad de los materiales, etc. Las presentes especificaciones son validas en tanto no se opongan con los Reglamentos y Normas Nacionales e Internacionales reconocidas en el Perú. REGLAMENTO NACIONAL DE CONSTRUCCIONES NORMAS DE ITINTEC NORMAS DE ASTM NORMAS DE ACI Especificaciones Técnicas Especiales de fabricantes que sean concordantes con las normas condensadas. INGENIERO La entidad designará a un ingeniero, idóneo, preparado, de vasta experiencia, que los representará en la obra, en calidad de Ingeniero Supervisor, debiendo ejecutar y controlar el estricto cumplimiento y desarrollo de los planos, así como la correcta aplicación de las normas y reglamentos. PERSONAL DE OBRA La entidad pondrá a consideración del Ingeniero Supervisor la relación del personal administrativo, maestro de obra y personal calificado que trabajarán en la obra, reservándose éste el derecho de pedir el cambio del personal a su juicio o en el transcurso de la ejecución de los trabajos atenten contra las buenas costumbres en el desempeño de sus labores. HERRAMIENTAS Y EQUIPO La entidad ejecutora está obligado a tener en la obra toda la maquinaria, herramientas y equipos que hubieran sido declarados, tenerlos disponibles y estar en condiciones de ser usada en cualquier momento. No contar con las herramientas y equipo, será motivo y tomada en cuenta para desestimar la ampliación de plazo de entrega de la obra que quiera atribuirse a este motivo. CONDICIONES DE LOS MATERIALES Es obligación de la entidad a través de la supervisión organizar y vigilar las operaciones relacionadas con los materiales que deben utilizarse en la obra tales como:

• PROVISIÓN
• TRANSPORTE
• CARGUIO
• ACOMODO
• LIMPIEZA
• PROTECCIÓN La provisión de los materiales no debe hacerse con demasiada anticipación, de manera que su presencia en la obra no cause molestias, o que por el prolongado almacenamiento desmejorar las propiedades particulares de estos.

CHIMBOTE - SANTA - ANCASH” ESPECIFICACIONES TÉCNICAS DE ESTRUCTURAS 01.00.00 ESTRUCTURAS: 01.01.00 OBRAS PROVISIONALES 01.01.01 TRANSPORTE DE EQUIPOS, HERRAMIENTAS Y MATERIALES A LA OBRA DESCRIPCION: Esta partida considera, el transporte de todo el equipo, materiales y herramientas, programadas hacia el lugar de la obra; así como también el retiro de los mismos, una vez finalizada la obra. También se considera los gastos que ocasiona la administración de todo este sistema operativo. Esta movilización le corresponde a la entidad ejecutora, sin interferir prolongadamente los movimientos existentes, ni causar daño a las propiedades de terceros. El supervisor deberá aprobar el equipo, herramienta o material llevado a la obra, pudiendo rechazar el que no encuentre satisfactorio para la función que debe cumplir. FORMA DE MEDICION: Este método de medición será en forma global (Glb.) y considera la maquinaria y personal necesario para la operación. FORMA DE PAGO: El pago se hará en forma global (Glb.) entendiéndose que dicho precio y pago constituirá la compensación total por el transporte de equipos, materiales y herramientas manuales e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.01.02 CASETA PARA GUARDIANIA Y/O ALMACEN DESCRIPCION: Dentro de las obras preliminares y de carácter transitorio está la construcción de la oficina, almacén, caseta de guardianía y control. Estos ambientes estarán ubicados en la zona donde se ejecutará la obra y estarán ubicados en tal forma que los trayectos a recorrer tanto del personal como de los materiales sean los más cortos posibles para no interferir con el desarrollo normal de la obra. El material para la construcción de estos ambientes podrá ser de elementos de madera, triplay o de elementos pre-fabricados, siempre que estén a prueba de precipitaciones pluviales y de acuerdo a las indicaciones realizadas por el Ingeniero Supervisor. FORMA DE MEDICION: Este método de medición será en forma global (gbl.) y considera los materiales y la mano de obra para la construcción de la caseta para almacén y guardianía. FORMA DE PAGO: El pago se hará en forma global (gbl.) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.

CHIMBOTE - SANTA - ANCASH” 01.01.03 CERCO PROVISIONAL DE OBRA DESCRIPCION: La obra por su naturaleza delicada deberá de contar con el resguardo mínimo para el área de trabajo y permitir que el personal pueda laborar sin mayores molestias por parte de personal externo a la obra. Por tanto se cerrará el perímetro de la zona interior del Complejo deportivo, con pies derechos de eucalipto de Ø 2”-3” x3.00m plantados en el terreno. El cerramiento será con esteras de 2.00 x 3.00m hasta 2.00m. de altura en toda la longitud a cerrar. Las esteras se fijaran y confinarán con los pies derechos y cañas. FORMA DE MEDICION: Este método de medición será en metros lineales (ml) y considera los materiales necesarios para la instalación del cerco. FORMA DE PAGO: El pago se hará en metros lineales (ml.) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.01.04 CARTEL DE OBRA: DESCRIPCION: A fin de identificar a la obra, es imprescindible contar con el cartel informativo, con el objetivo de identificar la obra en ejecución. En esta estructura, se deberá consignar el nombre del proyecto, la entidad que ejecuta, monto del financiamiento, tiempo de ejecución, modalidad y demás contenidos que será definida por el Supervisor. Dicho cartel estará provisto de una gigantografia, la cual irá clavada en una estructura de madera (marcos de madera tornillo de 2”x3” e intermedios de 2”x2” de dimensiones 2.40 m. de alto y 3.60 m). Su ubicación, será de acuerdo a las indicaciones del Ingeniero Supervisor, la cual será colocada sobre dos soportes de madera de 4” x 4”, a una altura mínima de 2.50m. medida desde el suelo a la parte baja del cartel. FORMA DE MEDICION : Este método de medición será en forma global (Glb) y considera los materiales y mano de obra necesaria para la confección y la colocación del cartel. FORMA DE PAGO : El pago se hará en forma global (Glb.) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.01.05 POZA PARA ALMACENAMIENTO DE AGUA: DESCRIPCION: Esta partida se refiere a la construcción de una poza de concreto simple en el que se contempla la excavación y revestido en su interior con mortero C:A 1:5 a fin de poder garantizar el almacenamiento del agua para la construcción. La Supervisión deberá aprobar el trabajo realizado el que deberá reunir las condiciones de capacidad con el objetivo de almacenar este liquido elemento vital para las obras de concreto simple y armado que se están contemplan, pudiendo rechazarse si no es satisfactorio para la función que debe cumplir. Asimismo se deberá de tenerse cuidado de la calidad del agua a almacenar en la poza, debiendo tener en cuenta la calidad en cuanto a potabilización y deberá estar libre de impurezas que altere la calidad del concreto. FORMA DE MEDICION : Este método de medición será en forma global (Glb) y considera los materiales y mano de obra necesaria para la construcción de la poza.

CHIMBOTE - SANTA - ANCASH” 01.02.03 DEMOLICIÓN DE VEREDAS

DESCRIPCION : Esta Sub-partida considera los trabajos de rotura y destrucción

de las veredas existentes deterioradas, en donde interfiere con el diseño

plasmado en los planos del proyecto, mediante el empleo de personal y/o

maquinaria apropiada.

Cuando se realice ésta demolición, se asegurará de todo peligro de derribar

propiedades adjuntas a la construcción, bajo responsabilidad del profesional que

dirige la obra. Asimismo se tendrá cuidado en no dañar las cajas de agua y

desagüe existente, así como otras instalaciones, siendo responsabilidad del

ejecutor su deterioro y posterior reposición. Los materiales demolidos deberán

ser quebrados en tamaños adecuados que faciliten su traslado y posterior

eliminación.

FORMA DE MEDICION: Este método de medición será en metros cuadrados (m2) y se obtendrá calculando el área a demoler. FORMA DE PAGO: El pago se hará por metro cuadrado (m2) entendiéndose que dicho precio y pago constituirá la compensación total por la maquinaria, mano de obra, e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.03.00 MOVIMIENTO DE TIERRAS 01.03.01 EXCAVACION DE ZANJAS EN MATERIAL SUELTO

DESCRIPCION: Las excavaciones se refieran al movimiento de todo el material

y de cualquier naturaleza que debe ser removido para proceder a la construcción

de las cimentaciones y elevación de las estructuras, de acuerdo a los planos a las

indicaciones del Ingeniero residente. Las cotas de fondo de cimentación indicada

en los planos pueden ser modificadas por orden escrita del Ingeniero Supervisor,

si tal variación fuese necesaria para asegurar la estabilidad de la obra.

CHIMBOTE - SANTA - ANCASH” EJECUCION: El fondo de zanja para la cimentación deberá ser nivelado rebajando los puntos altos, pero de ninguna manera rellenando los puntos bajos. En cualquier tipo de suelo, al ejecutar los trabajos de excavación o nivelación, se tendrán la precaución de no producir alteraciones en la consistencia del terreno natural de base. Las excavaciones para zapatas, cimientos corridos serán del tamaño exacto al diseño de estas estructuras, se podrá omitir los moldes laterales, cuando la estabilidad del terreno lo permita y no haya peligro de hundimiento o derrumbe al depositar el concreto de los cimientos. Se obtendrá la aprobación para las zanjas y excavaciones de las zapatas antes de vaciar el concreto. No se permitirá ubicar zapatas o cimientos sobre material de rellena sin una consolidación adecuado a juicio del ingeniero Supervisor. FORMA DE MEDICION: Las excavaciones para cimentación de las obras se medirán en metros cúbicos (m3) con aproximación a un decimal. Para tal efecto se determinarán los volúmenes excavados de acuerdo al método del promedio de las áreas extremas entre las estaciones que se requieran a partir de la sección transversal del terreno limpio y desbrozado hasta las secciones aprobadas por el Supervisor. El material excavado se retirará hasta una distancia de 50 metros previa indicación de la supervisión a los lugares fuera del área de influencia y que no obstruyan estructuras o caminos existentes. FORMA DE PAGO: El pago se hará por metro cubico (m3) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.03.02 CORTE SUPERFICIAL MANUAL (HASTA 0.30m) DESCRIPCION : La excavación se realizará en forma manual dentro del área de ejecución del proyecto. Se excavará la plataforma de la vereda y pisos en todo su ancho y longitud. Se tendrá cuidado de no perjudicar los límites de propiedad adjuntos a la construcción. La excavación deberá efectuarse hasta el nivel de sub rasante, humedeciendo el terreno por todo el contorno. La altura de corte se especifica en 0.30m indicando que el rendimiento unitario alcanza hasta este espesor, no siendo necesariamente el espesor de corte a ejecutar. FORMA DE MEDICION: Este método de medición será en metros cúbicos (m3) y se obtendrá calculando el área por el espesor del corte a ejecutar. FORMA DE PAGO: El pago se hará por metro cubico (m3) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.03.03 PREPARACION DE SUBRASANTE PARA VEREDAS Y PISOS DESCRIPCION : Este trabajo consiste en los trabajos de corte y rellenos necesarios para dar al terreno la nivelación indicada en los planos. En este caso tanto el corte como el relleno son relativamente de poca altura y se ejecutará a mano. Para el caso de ésta obra, ésta partida no generará los trabajos de eliminación de material excedente. Para el apisonado, este se deberá ejecutar por capas de pequeño espesor y debe ser humectado para asegurar su mejor compactación y esto se lograra con ayuda de una plancha compactadora.

CHIMBOTE - SANTA - ANCASH” 01.03.04 RELLENO CON MATERIAL PROPIO Comprende el suministro de la mano de obra, materiales y equipo, y la ejecución de las operaciones necesarias para efectuar el relleno compactado con material seleccionado en capas de espesor compactado no mayor de quince (15) centímetros, de manera de rellenar los espacios existentes entre las estructuras terminadas y el terreno natural hasta alcanzar las cotas exigidas, de acuerdo a lo indicado en los planos o a lo ordenado por el Supervisor. El Contratista efectuará los trabajos de relleno disponiendo las diferentes clases de material requerido en capas sensiblemente horizontales no mayores de quince (15) centímetros de espesor compactado, según se indica en los planos respectivos o que señale el Supervisor. El material de relleno no contendrá piedras mayores de diez (10) centímetros, así como tampoco estará constituido por arcilla o limos uniformes, no contendrá materia orgánica y raíces en cantidades perjudiciales. Se podrá emplear, material proveniente de excavaciones previas, cuando éste resulte adecuado, o proveniente de bancos de préstamos aprobados. La compactación se efectuará una vez que el material contenga la humedad adecuada empleando para ello medios manuales o mecánicos hasta alcanzar una densidad igual al noventa y cinco por ciento (95%) de la densidad máxima por el Método Proctor Estándar en el caso de materiales cohesivos, o igual al setenta y cinco por ciento (75%) de la densidad relativa en el caso de materiales granulares. Se tendrá especial cuidado en evitar presiones desiguales alrededor de las estructuras así como producir daños en las mismas. FORMA DE MEDICIÓN: Se medirá el área del terreno a rellenar y se multiplicará por su altura. FORMA DE PAGO: El pago se efectuará al precio unitario del contrato, por metro cubico (m3), entendiéndose que dicho precio y pago constituirá compensación total por la mano de obra, maquinarias y herramientas necesarias para terminar la partida. 01.03.05 RELLENO CON TIERRA DE CULTIVO DESCRIPCION : Esta sub-partida considera los trabajos de adición o relleno con tierra de cultivo en un espesor aproximado entre 0.10 m dentro del área de la jardinera. El relleno se efectuara una vez realizada la excavación hasta el nivel requerido. El material de relleno será colocado y esparcido en el área de ejecución conforme a los espesores señalados, debiendo rastrillarse y nivelarse para su conformación. El relleno con tierra de chacra deberá quedar listo para recibir el tratamiento de nutrientes y el sembrío de especies posterior. El Supervisor aprobará el material de relleno, así como el método de conformación. FORMA DE MEDICION: Este método de medición será en metros cúbicos (m3) y se obtendrá calculando el espesor por el área interior de la jardinera. FORMA DE PAGO: El pago se hará por metro cúbico (m3) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.03.06 PREPARACION DE TERRENO PARA SEMBRADO

CHIMBOTE - SANTA - ANCASH” DESCRIPCION : En esta partida, se considera los trabajos de adición de nutrientes a la capa del terreno de cultivo rellenada anteriormente al terreno natural. Los materiales para mejorar el suelo consisten en guano (estiércol de aves, ovinos o vacunos), compost orgánico y humus. FORMA DE MEDICION: Este método de medición será en metros cuadrados (m2) y se obtendrá calculando el área interior de la jardinera. FORMA DE PAGO: El pago se hará por metro cuadrado (m2) entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto. 01.03.07 AFIRMADO DE 4" PARA VEREDAS

DESCRIPCION: Luego de haber obtenido el nivel de la subrasante se procederá a

la colocación de la capa de afirmado esparcido en toda el área, de tal manera que se logre el espesor indicado en los planos. Este trabajo consiste en la colocación de los materiales procedentes de canteras para formar los terraplenes los mismos que al término de la labor debe reunir las condiciones específicas en lo que a su estabilidad y consistencia se refiere; manteniendo su ubicación y dimensionamiento en planta, como el perfil longitudinal y transversal respectivamente. El material para formar la capa base de afirmado deberá ser de un tipo adecuado aprobado por la Supervisión y no deberá contener escombros y estar exento de material orgánico, debiendo cumplir las características siguientes: Límite líquido mayor o igual a 25 Límite plástico: NP o 3% máximo Equivalente arena mayor a 45% CBR al 95% a 0.2” de penetración, 80% CBR al 95% a 0.1% de penetración, 60% Sales solubles totales: Máximo 1% Gradación comprendida entre las curvas 1y/o 2 Colocación y extendido : El material de las capas de base será colocado en una superficie debidamente preparada de sub-rasante o relleno. Se extenderá el material, se mezclará y regará en toda la profundidad de tal modo que forme una capa suelta y uniforme, la cual será perfilada hasta obtener secciones similares y de un espesor ligeramente mayor al que señalan los planos (capas horizontales de 4 pulgadas una vez compactada). Compactación : Al momento de terminada la distribución y el emparejamiento del material, cada capa de esta deberá compactarse con el contenido óptimo de humedad, en su ancho total para alcanzar como mínimo el 95% de la densidad máxima determinada en el ensayo de laboratorio, según la designación AASHTO T-180. La compactación se realizará por cada capa utilizando plancha compactadora aprobado por la inspección. Controles : Luego de completar la muestra y el perfilado de la sub-rasante, se procederá al muestreo de los materiales para efectuar los controles granulométricos y de CBR, los que constantemente se realizarán cada 500m2 de veredas, o según lo disponga el supervisor. Los ensayos de densidad-humedad deberán ser efectuados durante el progreso de la operación efectuando un ensayo cada 500 m2 de superficie compactada, en puntos dispuestos en tresbolillo.

CHIMBOTE - SANTA - ANCASH” 01.04.00 CONCRETO SIMPLE GENERALIDADES: Estas obras de concreto se refieren a toda aquellas ejecutadas con una mezcla de cemento, material inerte y agua. La cual deberá ser diseñada por el Ing. Residente a fin de obtener un concreto de las características específicas para cada elemento de la cimentación. Esta especificación se refiere a toda construcción de concreto entre ellas cimientos corridos, sobrecimientos, falsos pisos y solados y otros expresamente indicados que hubiera en desarrollo de la obra. Descripción .- Las presentes especificaciones se refieren toda obra de cimentaciones que no lleva armadura metálica. Materiales : a) Cemento: Será Portland tipo MS, que debe cumplir con las normas ASTM-C- b) Hormigón: Material procedente de cantera compuesto de partículas duras, resistentes a la abrasión, debiendo estar libres de cantidades perjudiciales de polvo, partículas blandas o escamosas, ácidos materias orgánicas y otras sustancias perjudiciales granulometría debe estar comprendida entre lo que pasa por la malla 100 como mínimo y de 2" como máximo. c) Agregado fino: Como agregado fino se considera la arena que debe ser limpia de río o de cantera, resistente a la abrasión, lustrosa, libre de cantidades perjudiciales de polvo, de materias orgánicas y que deben cumplir con las normas establecidas de ASTM-C-330. d) Agregado Grueso: Como agregado grueso se considera a la piedra o grava rota o triturada de con textura dura compacta libre de tierra, resistente a la abrasión, deberá cumplir con las normas de ASTM-C33, ASTM-C-131, ASTM-C88, ASTM- C127. e) El agua: Para la preparación del concreto se debe contar con agua, la que debe ser limpia, potable, fresca que no sea dura, esto es con sulfatos. Tampoco se deberá a usar aguas servidas. Dosificación: El concreto a usarse debe de estar dosificado en una preparación de mezcla 1:10 (cemento-hormigón) más 30% de piedra grande para los cimientos corridos y una mezcla de resistencia f’c= 140 Kg/ cm2 para sobrecimiento y gradas, mezcla 1:8 para falso piso y 1:12 para solados, deberá cumplir con las normas de ASTM-C 172. El concreto debe tener la suficiente fluidez a fin de que no se produzca segregaciones de sus elementos al momento de colocarlos en obra. 01.04.01 SOLADOS DE CONCRETO MEZCLA 1:12 CEMENTO HORMIGON DESCRIPCION: Es la capa de espesor de 10 cm. que se vaciará en la zona de fondo de zapatas, previo a la colocación de la armadura. Se hará con concreto de C:H en proporción 1 : 12, y tiene por finalidad facilitar el proceso constructivo y garantizar que el concreto de la cimentación no será contaminado durante el vaciado. FORMA DE MEDICION: Este método de medición será en metros cuadrados (m2) y se obtendrá calculando el área respectiva a ejecutar. FORMA DE PAGO: El pago se efectuará por metro cuadrado (m2). de acuerdo al precio unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.

CHIMBOTE - SANTA - ANCASH” 01.04.02 CONCRETO 1:10+ 30% DE P.G. PARA CIMIENTOS CORRIDOS

DESCRIPCION : Generalidades iguales a 01.04.00. Los cimientos, son elementos de

concreto ciclópeo, que constituyen la base de fundación de los muros, los cuales sirven para transmitir al terreno el peso propio de los mismos y la carga de la estructura que soportan. Para elaborar el concreto se utilizará la siguiente dosificación de materiales:  Concreto ciclópeo 1:10 (cemento:hormigón) + 30% de Piedra grande. FORMA DE MEDICION: La unidad de medida es el metro cúbico (m3). Se determinará el volumen total multiplicando la sección transversal del elemento por su longitud. FORMA DE PAGO: El pago se efectuará al precio unitario del contrato, por metro cúbico (m3) de concreto ciclópeo vaceado en el terreno, entendiéndose que dicho precio y pago constituirá compensación total por la mano de obra, herramientas y materiales necesarios para completar la partida. 01.04.03 CONCRETO 1:8+ 25% DE P.M. PARA SOBRECIMIENTOS

DESCRIPCION : Generalidades de los materiales iguales a 01.04.00. Los sobrecimientos,

son elementos de concreto ciclópeo, que constituyen la parte de la cimentación que se construye encima de los cimientos corridos y que sobresalen de la superficie del terreno natural para recibir los muros de albañilería. Sirve de protección de la parte inferior de los muros, y aísla el mismo contra la humedad o de cualquier otro agente externo FORMA DE MEDICION: La unidad de medida es el metro cúbico (m3). Se determinará el volumen total multiplicando la sección transversal del elemento por su longitud. FORMA DE PAGO: El pago se efectuará al precio unitario del contrato, por metro cúbico (m3) de concreto ciclópeo vaceado sobre las bases, entendiéndose que dicho precio y pago constituirá compensación total por la mano de obra, herramientas y materiales necesarios para completar la partida. 1.04.04 ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTOS El encofrado tendrá la capacidad para resistir la presión resultante de la colocación y vibrado del concreto, manteniendo la rigidez para las tolerancias específicas en la mencionada norma. Los cortes de terreno no serán usados como encofrados de superficies verticales, a menos que sea permitido por el Ingeniero Inspector residente y/o Supervisor. FORMA DE MEDICION: La unidad de medidas es el metro cuadrado (m2)y el área de encofrado (y desencofrado), es igual al área efectiva de contacto con el concreto, sumándose la cara interior y la exterior. FORMA DE PAGO: El pago se efectuará al precio unitario del contrato, por metro cuadrado (m²), entendiéndose que dicho precio y pago constituirá compensación total por el equipo, mano de obra, herramientas e imprevistos necesarios para la realización de ésta partida. 01.04.05 FALSO PISO DE 4” DE CONCRETO C: H , 1: 8 DESCRIPCION: Es la capa de espesor 10 cm. que se vaciará sobre la capa de terreno debidamente nivelada y compactada y que servirá de base previa a la ejecución de los pisos. Se hará con concreto de C/H en proporción 1 : 8, debiendo tener cuidado durante el vaciado en dejar empotrados las tuberías de las instalaciones sanitarias y eléctricas. NORMA DE MEDICION: Este método de medición será en metro cuadrado (m2) y se obtendrá calculando el área respectiva a ejecutar.
