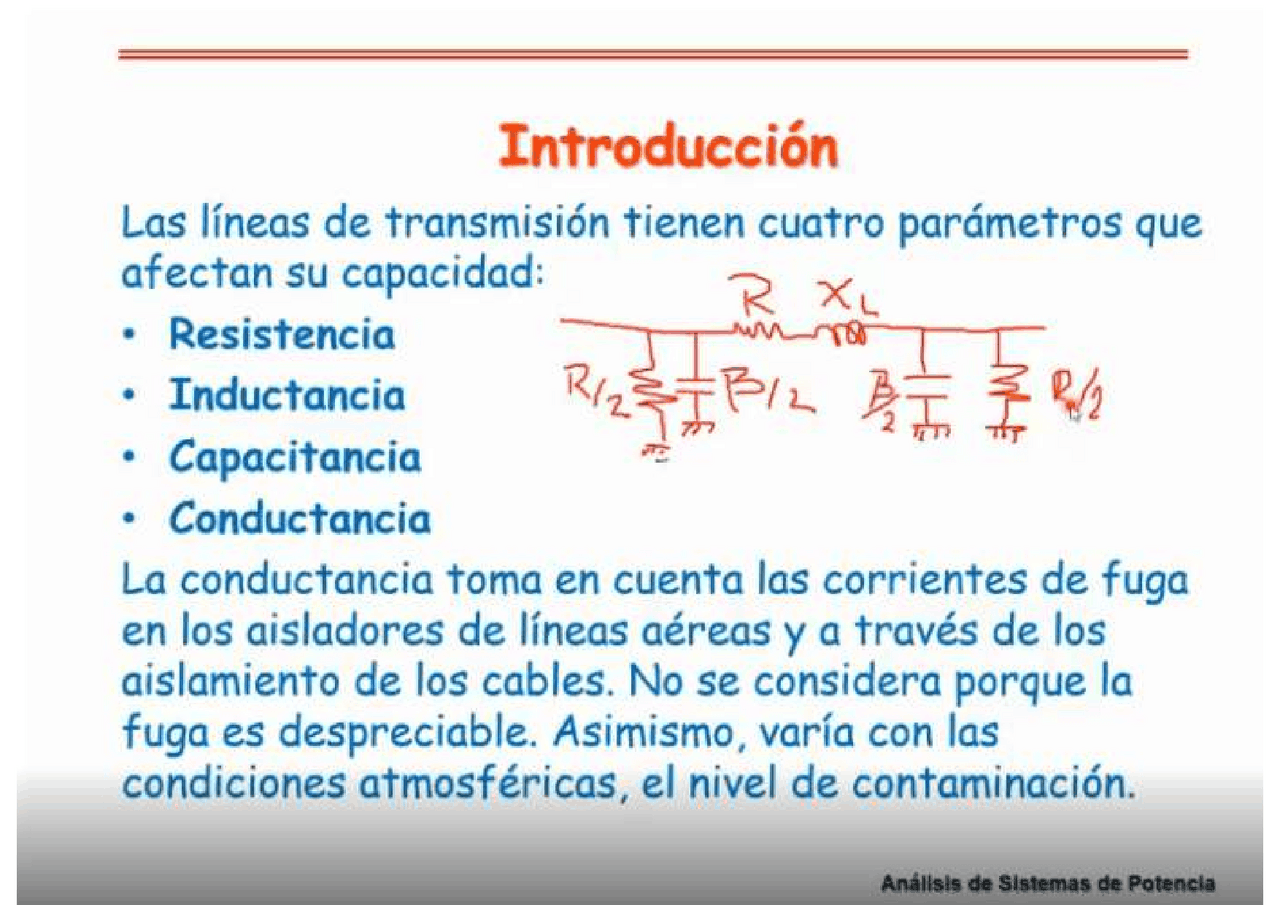

Introducción Las líneas de transmisión tienen cuatro parámetros que afectan su capacidad: 2 xXx « Resistencia + Inductancia Ae > zY « Capacitancia E » Conductancia La conductancia toma en cuenta las corrientes de fuga en los aisladores de líneas aéreas y a través de los aislamiento de los cables. No se considera porque la fuga es despreciable. Asimismo, varía con las condiciones atmosféricas, el nivel de contaminación. Introducción La resistencia y la inductancia uniformemente distribuida a lo largo de la línea constituye la impedancia serie. Aunque la resistencia, inductancia y capacitancia están distribuidas, el circuito equivalente de una línea se hace con parámetros concentrados. Resistencia La resistencia de corriente directa está dada por: pl Ry, = qe Donde: p = resistividad del conductor 1 = longitud A = área de la sección transversal pa Cobre estirado en frio a 20* 1.77x10* Q.m (10.66 Q.cmil/pie) Aluminio a 20?” 2.83x10*% Q.m (17.00 Q.cmil/pie) El incremento en la resistencia debido al trenzado se estima en 1% para conductores de tres hilos y de 2% para conductores concéntricamente trenzados. Resistencia Ra_T+t, Ri T+t, Algunos valores de la constante T en grados celsius son las siguientes: 234.5 para el cobre recocido con 100% de conductividad =4241 El cobre estirado en frio.con 97, pedo conductividad Pérdidas 3.1.4 Pérdidas Joule Las pérdidas Joule serán calculadas para la capacidad de transmisión de la línea, considerando un factor de potencia unitario y la resistencia eléctrica de los cables calculada a 75*C. Fuente: PR20 - COES 5 Pérdidas Los limites máximos de pérdidas Joule, calculados para un valor de potencia de salida igual a la que se indica en la labla incluida a continuación, con un factor de potencia igual a 1,00, y tensión en la barra de llegada igual a 1,00 p.u. serán los indicados en el siguiente cuadro: Lines Enlace de conexión desde L.T, Desierto- Independencia 220 kV (L-2208) Nota Potencaa dé Transmisión prodommnante estimada en la operación de la linaa, El cumplimiento de estos niveles de pérdidas será verificado por el Concedente, mediante los cálculos de diseño del conductor, previo a la adquisición de los suministros por el Concesionario. No se autorizará la instalación del conductor en caso de incumplimiento de los valores de pérdidas limites. La fórmula de cálculo para verificar el nivel de pérdidas Joule será: Pérdidas = (fa) 100% e penca da ao ao MI 2.83x10"%*0mx1000m y 28+70 600mm?x10—4m?/mm?*” 2284+20 R = (1.02)1.08x R = 0.0624 ohm/km
