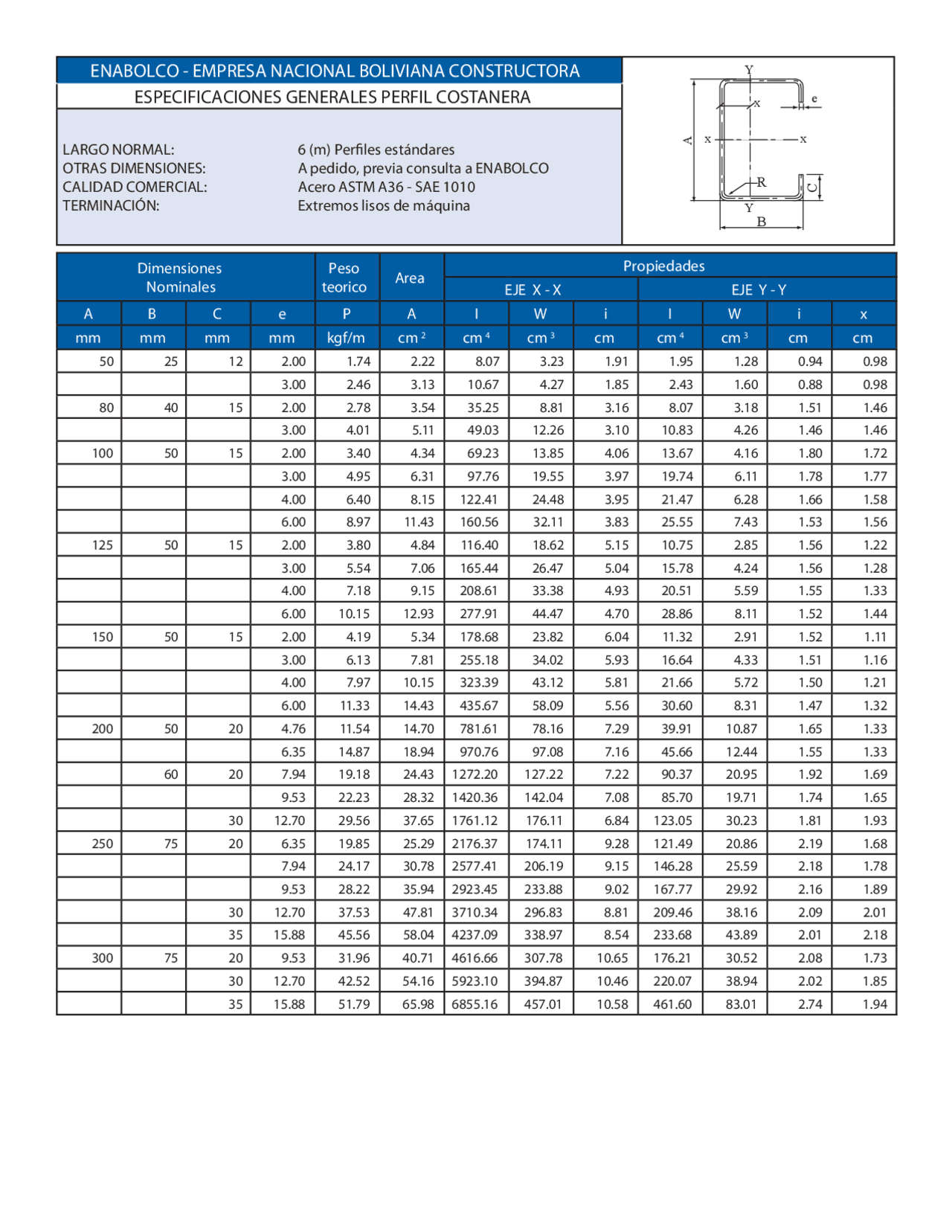

ENABOLCO - EMPRESA NACIONAL BOLIVIANA CONSTRUCTORA
ESPECIFICACIONES GENERALES PERFIL COSTANERA
LARGO NORMAL: 6 (m) Perfiles estándares
OTRAS DIMENSIONES: A pedido, previa consulta a ENABOLCO
CALIDAD COMERCIAL: Acero ASTM A36 - SAE 1010
TERMINACIÓN: Extremos lisos de máquina
Dimensiones
Nominales
Peso
teorico Area Propiedades
EJE X - X EJE Y - Y
A B C e P A I W i I W i x
mm mm mm mm kgf/m cm 2cm 4cm 3cm cm 4cm 3cm cm
50 25 12 2.00 1.74 2.22 8.07 3.23 1.91 1.95 1.28 0.94 0.98
3.00 2.46 3.13 10.67 4.27 1.85 2.43 1.60 0.88 0.98
80 40 15 2.00 2.78 3.54 35.25 8.81 3.16 8.07 3.18 1.51 1.46
3.00 4.01 5.11 49.03 12.26 3.10 10.83 4.26 1.46 1.46
100 50 15 2.00 3.40 4.34 69.23 13.85 4.06 13.67 4.16 1.80 1.72
3.00 4.95 6.31 97.76 19.55 3.97 19.74 6.11 1.78 1.77
4.00 6.40 8.15 122.41 24.48 3.95 21.47 6.28 1.66 1.58
6.00 8.97 11.43 160.56 32.11 3.83 25.55 7.43 1.53 1.56
125 50 15 2.00 3.80 4.84 116.40 18.62 5.15 10.75 2.85 1.56 1.22
3.00 5.54 7.06 165.44 26.47 5.04 15.78 4.24 1.56 1.28
4.00 7.18 9.15 208.61 33.38 4.93 20.51 5.59 1.55 1.33
6.00 10.15 12.93 277.91 44.47 4.70 28.86 8.11 1.52 1.44
150 50 15 2.00 4.19 5.34 178.68 23.82 6.04 11.32 2.91 1.52 1.11
3.00 6.13 7.81 255.18 34.02 5.93 16.64 4.33 1.51 1.16
4.00 7.97 10.15 323.39 43.12 5.81 21.66 5.72 1.50 1.21
6.00 11.33 14.43 435.67 58.09 5.56 30.60 8.31 1.47 1.32
200 50 20 4.76 11.54 14.70 781.61 78.16 7.29 39.91 10.87 1.65 1.33
6.35 14.87 18.94 970.76 97.08 7.16 45.66 12.44 1.55 1.33
60 20 7.94 19.18 24.43 1272.20 127.22 7.22 90.37 20.95 1.92 1.69
9.53 22.23 28.32 1420.36 142.04 7.08 85.70 19.71 1.74 1.65
30 12.70 29.56 37.65 1761.12 176.11 6.84 123.05 30.23 1.81 1.93
250 75 20 6.35 19.85 25.29 2176.37 174.11 9.28 121.49 20.86 2.19 1.68
7.94 24.17 30.78 2577.41 206.19 9.15 146.28 25.59 2.18 1.78
9.53 28.22 35.94 2923.45 233.88 9.02 167.77 29.92 2.16 1.89
30 12.70 37.53 47.81 3710.34 296.83 8.81 209.46 38.16 2.09 2.01
35 15.88 45.56 58.04 4237.09 338.97 8.54 233.68 43.89 2.01 2.18
300 75 20 9.53 31.96 40.71 4616.66 307.78 10.65 176.21 30.52 2.08 1.73
30 12.70 42.52 54.16 5923.10 394.87 10.46 220.07 38.94 2.02 1.85
35 15.88 51.79 65.98 6855.16 457.01 10.58 461.60 83.01 2.74 1.94
Y
Y
B
C
R
x
x
x
e
A
