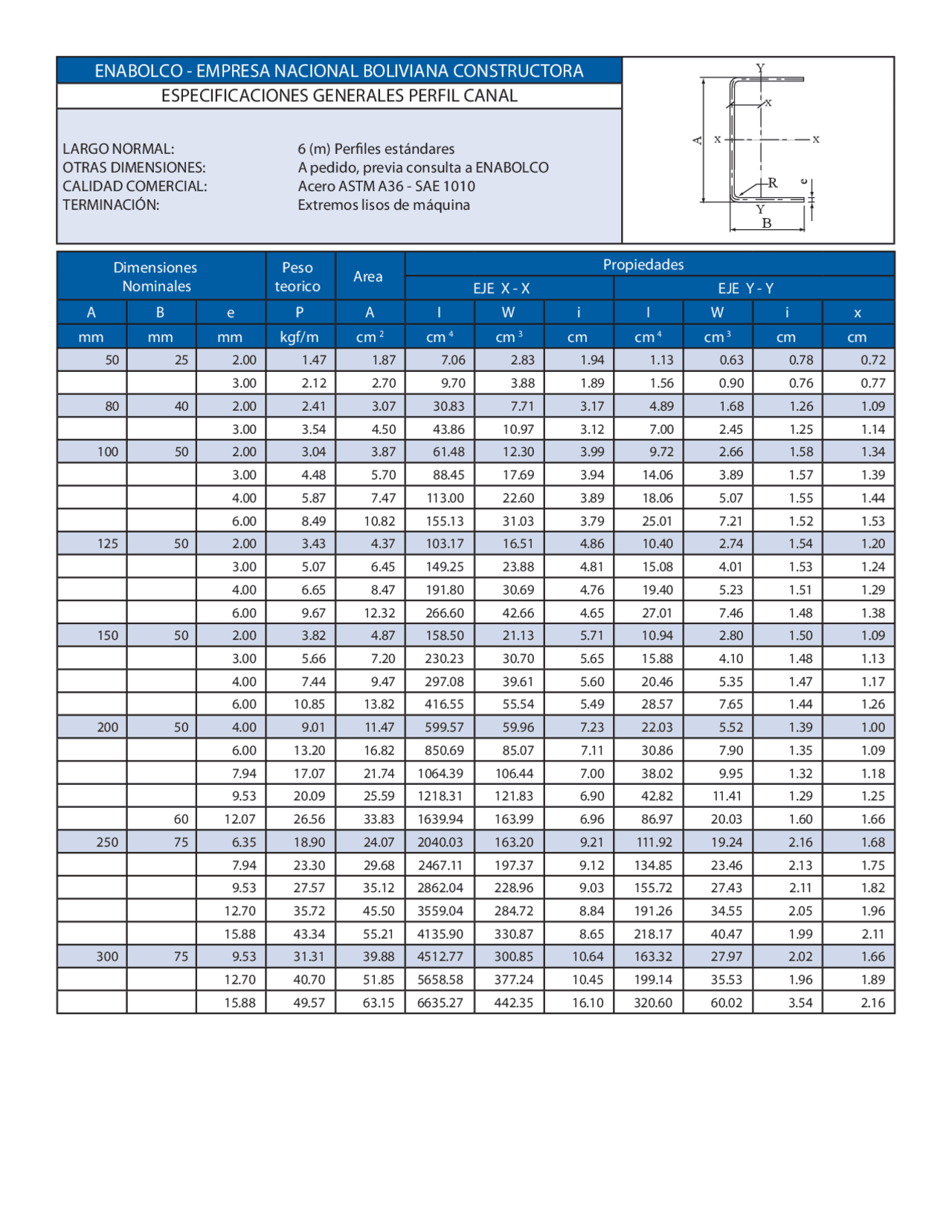

ENABOLCO - EMPRESA NACIONAL BOLIVIANA CONSTRUCTORA
ESPECIFICACIONES GENERALES PERFIL CANAL
LARGO NORMAL: 6 (m) Perfiles estándares
OTRAS DIMENSIONES: A pedido, previa consulta a ENABOLCO
CALIDAD COMERCIAL: Acero ASTM A36 - SAE 1010
TERMINACIÓN: Extremos lisos de máquina
Dimensiones
Nominales
Peso
teorico Area Propiedades
EJE X - X EJE Y - Y
A B e P A I W i I W i x
mm mm mm kgf/m cm 2cm 4cm 3cm cm 4cm 3cm cm
50 25 2.00 1.47 1.87 7.06 2.83 1.94 1.13 0.63 0.78 0.72
3.00 2.12 2.70 9.70 3.88 1.89 1.56 0.90 0.76 0.77
80 40 2.00 2.41 3.07 30.83 7.71 3.17 4.89 1.68 1.26 1.09
3.00 3.54 4.50 43.86 10.97 3.12 7.00 2.45 1.25 1.14
100 50 2.00 3.04 3.87 61.48 12.30 3.99 9.72 2.66 1.58 1.34
3.00 4.48 5.70 88.45 17.69 3.94 14.06 3.89 1.57 1.39
4.00 5.87 7.47 113.00 22.60 3.89 18.06 5.07 1.55 1.44
6.00 8.49 10.82 155.13 31.03 3.79 25.01 7.21 1.52 1.53
125 50 2.00 3.43 4.37 103.17 16.51 4.86 10.40 2.74 1.54 1.20
3.00 5.07 6.45 149.25 23.88 4.81 15.08 4.01 1.53 1.24
4.00 6.65 8.47 191.80 30.69 4.76 19.40 5.23 1.51 1.29
6.00 9.67 12.32 266.60 42.66 4.65 27.01 7.46 1.48 1.38
150 50 2.00 3.82 4.87 158.50 21.13 5.71 10.94 2.80 1.50 1.09
3.00 5.66 7.20 230.23 30.70 5.65 15.88 4.10 1.48 1.13
4.00 7.44 9.47 297.08 39.61 5.60 20.46 5.35 1.47 1.17
6.00 10.85 13.82 416.55 55.54 5.49 28.57 7.65 1.44 1.26
200 50 4.00 9.01 11.47 599.57 59.96 7.23 22.03 5.52 1.39 1.00
6.00 13.20 16.82 850.69 85.07 7.11 30.86 7.90 1.35 1.09
7.94 17.07 21.74 1064.39 106.44 7.00 38.02 9.95 1.32 1.18
9.53 20.09 25.59 1218.31 121.83 6.90 42.82 11.41 1.29 1.25
60 12.07 26.56 33.83 1639.94 163.99 6.96 86.97 20.03 1.60 1.66
250 75 6.35 18.90 24.07 2040.03 163.20 9.21 111.92 19.24 2.16 1.68
7.94 23.30 29.68 2467.11 197.37 9.12 134.85 23.46 2.13 1.75
9.53 27.57 35.12 2862.04 228.96 9.03 155.72 27.43 2.11 1.82
12.70 35.72 45.50 3559.04 284.72 8.84 191.26 34.55 2.05 1.96
15.88 43.34 55.21 4135.90 330.87 8.65 218.17 40.47 1.99 2.11
300 75 9.53 31.31 39.88 4512.77 300.85 10.64 163.32 27.97 2.02 1.66
12.70 40.70 51.85 5658.58 377.24 10.45 199.14 35.53 1.96 1.89
15.88 49.57 63.15 6635.27 442.35 16.10 320.60 60.02 3.54 2.16
Y
Y
B
R
x
x
x
e
A
