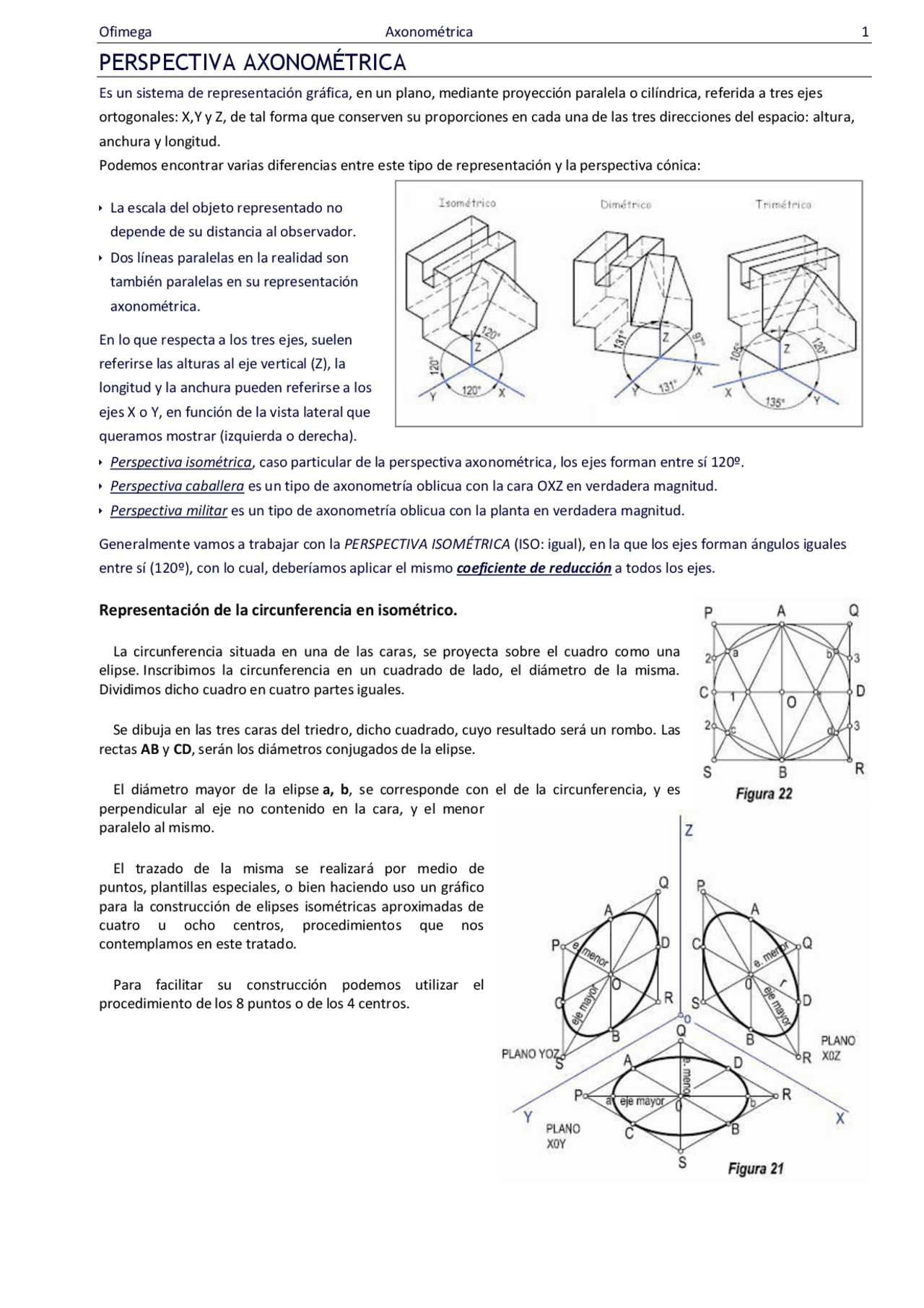

Es un sistema de representación gráfica, en un plano, mediante proyección paralela o cilíndrica, referida a tres ejes ortogonales: X,Y y Z, de tal forma que conserven su proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud. Podemos encontrar varias diferencias entre este tipo de representación y la perspectiva cónica: La escala del objeto representado no depende de su distancia al observador. Dos líneas paralelas en la realidad son también paralelas en su representación axonométrica. En lo que respecta a los tres ejes, suelen referirse las alturas al eje vertical (Z), la longitud y la anchura pueden referirse a los ejes X o Y, en función de la vista lateral que queramos mostrar (izquierda o derecha). Perspectiva isométrica , caso particular de la perspectiva axonométrica, los ejes forman entre sí 120º. Perspectiva caballera es un tipo de axonometría oblicua con la cara OXZ en verdadera magnitud. Perspectiva militar es un tipo de axonometría oblicua con la planta en verdadera magnitud. Generalmente vamos a trabajar con la PERSPECTIVA ISOMÉTRICA (ISO: igual), en la que los ejes forman ángulos iguales entre sí (120º), con lo cual, deberíamos aplicar el mismo coeficiente de reducción a todos los ejes.
La circunferencia situada en una de las caras, se proyecta sobre el cuadro como una elipse. Inscribimos la circunferencia en un cuadrado de lado, el diámetro de la misma. Dividimos dicho cuadro en cuatro partes iguales. Se dibuja en las tres caras del triedro, dicho cuadrado, cuyo resultado será un rombo. Las rectas AB y CD , serán los diámetros conjugados de la elipse. El diámetro mayor de la elipse a, b , se corresponde con el de la circunferencia, y es perpendicular al eje no contenido en la cara, y el menor paralelo al mismo. El trazado de la misma se realizará por medio de puntos, plantillas especiales, o bien haciendo uso un gráfico para la construcción de elipses isométricas aproximadas de cuatro u ocho centros, procedimientos que nos contemplamos en este tratado. Para facilitar su construcción podemos utilizar el procedimiento de los 8 puntos o de los 4 centros.
Para el trazado de una perspectiva, podemos utilizar dos procedimientos: a) Partiendo del cubo de envoltura de la pieza. b) Por medio de las proyecciones previas, obtener la proyección directa. En ambos casos debemos de partir de las proyecciones diédricas del objeto.
Partiendo de las proyecciones diédricas del objeto, el procedimiento consiste en dibujar el prisma que envuelva la pieza e ir eliminando material de la misma hasta obtener el objeto deseado. Los pasos a seguir se indican en la figura Primero: Dibujamos el cubo de la envoltura. Segundo: Eliminamos el material que forma el escalón. Tercero: Eliminamos el material sobrante para formar el dado. Cuarto : Dibujamos el vacío del cuerpo. Quinto : Dibujo de la oblicuidad. Para ello dibujamos las líneas que nos limitan la oblicuidad. Sexto: Dibujamos las líneas que nos limitan la segunda oblicuidad. Séptimo : La figura queda terminada.
Partiendo de sus proyecciones diédricas, el primer paso será dibujar los ejes X, Y, Z. Para continuar dibujando las proyecciones de la pieza, sobre las caras, XOZ y YOZ. No será preciso dibujar la tercera proyección. Conociendo dos de sus proyecciones podemos obtener la tercera. Para ello trazaremos restas paralelas a los ejes X, Y , por los puntos, P” y P”’ , estas rectas se cortarán en el punto P , que será un punto de la perspectiva. De la misma forma se obtienen el resto de los puntos. ( Figura 31).
Ejercicios: 1.- Dibujar, en alzado, el corte total por el plano de simetría acompañado por la planta. Acotar. 2.- Dibujar, en alzado, el corte total indicado y la planta. Acotar
3.- Dibujar,^ con^ líneas^ ocultas^ si^ las^ hubiera,^ el^ alzado^ de^ la^ pieza,^ de^ la^ que^ se^ conocen^ la^ planta^ y^ el^ perfil.
Dibujar a escala 1:1 la perspectiva caballera de la pieza dada por sus vistas acotadas, colocándola según la posición de los ejes que se indica. No representar líneas ocultas. En el eje Y coeficiente de reducción 0, Solución:
Dibujar la perspectiva cónica del octaedro regular cuya planta abatida sobre el plano del cuadro se acompaña, así como los elementos que definen el sistema. La diagonal EF es perpendicular al plano geometral y su vértice inferior, E, se encuentra en dicho plano.
