TRAZOIDE. Dibujo técnico por Antonio Castilla

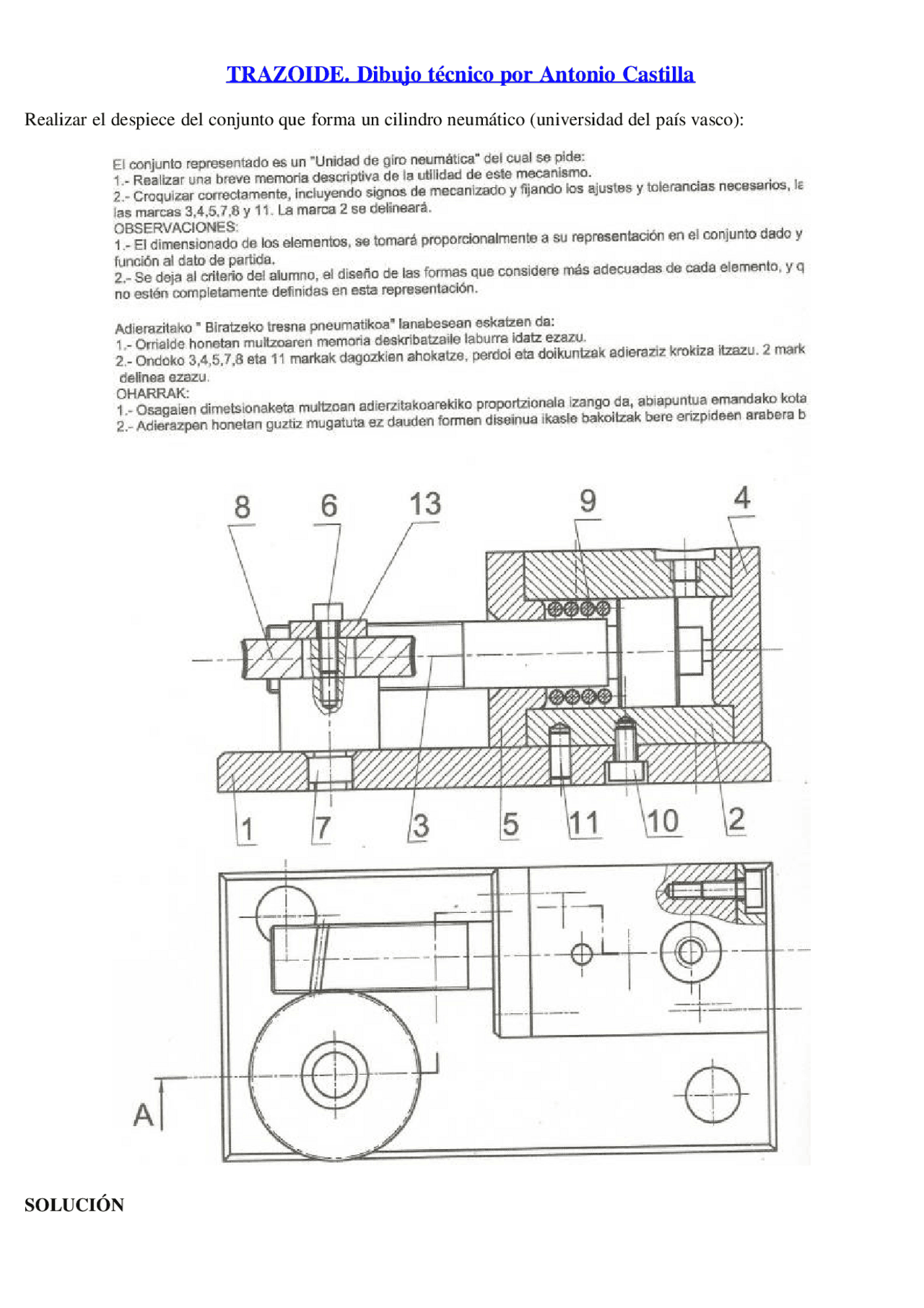

Realizar el despiece del conjunto que forma un cilindro neumático (universidad del país vasco): SOLUCIÓN

El ejercicio tiene muchas incongruencias que dificultan mucho el dar una solución clara. En primer lugar los engranajes que dibujan son helicoidales, pero están accionados por un cilindro neumático. Tal como están dispuestos el movimiento es mecánicamente imposible. Lo suyo sería un engranaje de cremallera. En ese caso si tendría sentido. Después faltan muchas líneas (aristas de unión entre dos piezas) y sobran muchas más (las que atraviesan los tornillos y pasadores). En cuanto a las medidas, es una tarea de locos, pues no miden lo mismo a cada lado del eje. Lo cual es normal cuando la pieza no es simétrica, pero en las que si lo son siguen si ser iguales. El enunciado hace referencia a un "dato de partida" que no aparece. En fin, sin duda, se ha copiado el enunciado de otro ejercicio sin ver lo que se estaba poniendo, además de modificar un dibujo quitando y poniendo pero sin pensar lo que se hacia. Por ello, lo que te ofrezco a continuación es lo que sería razonable. PIEZA 2 Se trata del cuerpo principal del cilindro neumático. Su interior es obligatoriamente un hueco cilíndrico, y su exterior posee caras planas formando un ortoedro (caja). Para sujetarlo a la base (marca 1) dispone de una agujero roscado (marca 10) en la parte inferior y dos agujeros ciegos en los que ira unos tetones (marca 11) para facilitar el centrado e impedir el giro. Uno de ellos se ve en el corte (en el alzado, abajo a la izquierda). En su parte superior dispone de un taladro pasante roscado para la entrada del aire comprimido, y otro agujero ciego del que se aprecia ningún dato que deje claro su utilidad. En ambas caras laterales dispone de cuatro agujeros ciegos roscados que sujetarán sendas tapas (marcas 4 y 5). PIEZA 3 Es el eje del émbolo cuyo extremo esta tallado con una cremallera para accionar el piñón (marca 8). He de hacer notar que los símbolos de los engranajes en el original no son correctos, debería ser como ilustro en este dibujo.
