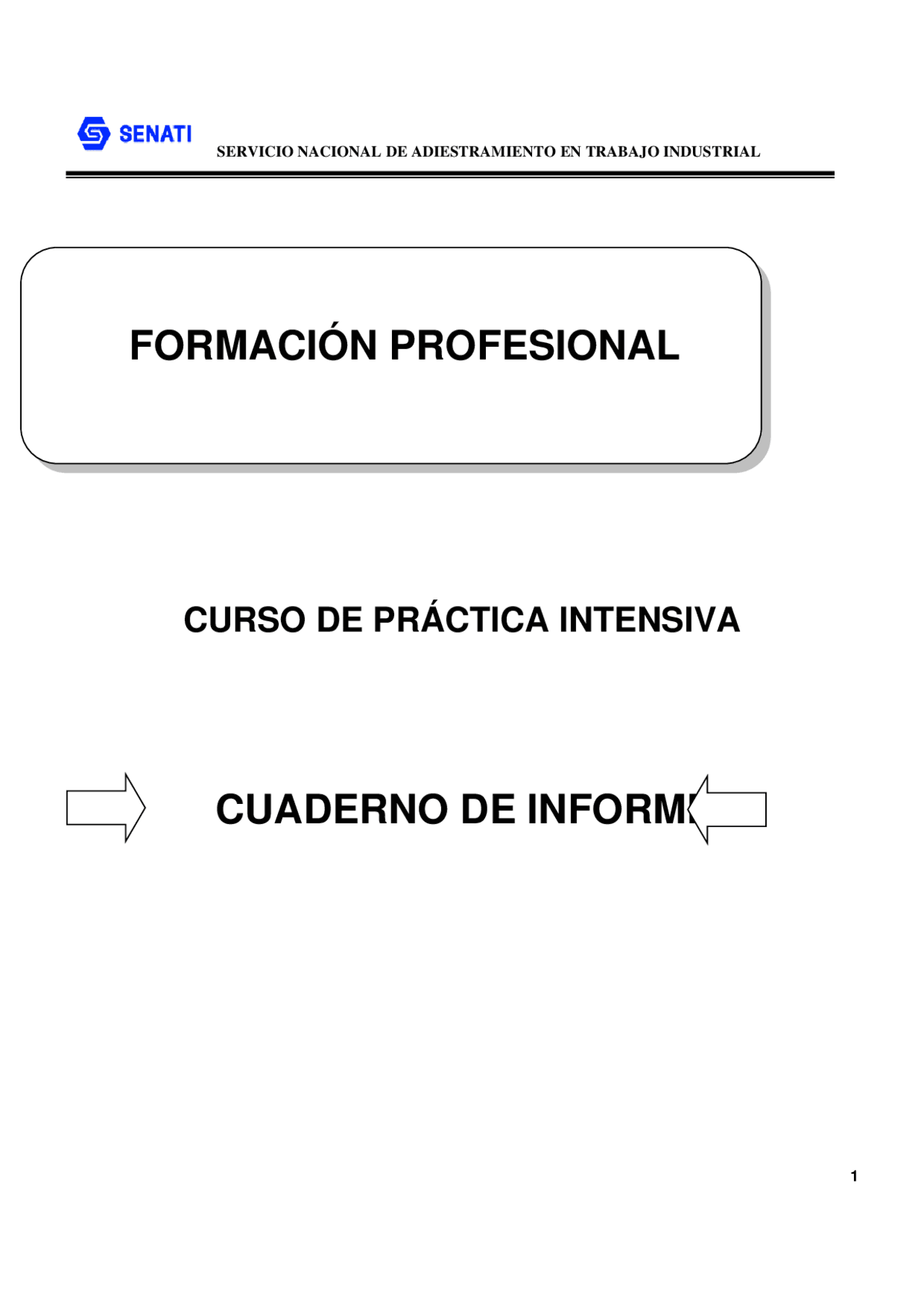

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL

CURSO DE PRÁCTICA INTENSIVA

CUADERNO DE INFORMES

FORMACIÓN PROFESIONAL

FORMACIÓN PROFESIONAL

CFP/UCP/ESCUELA: Alejandro Tabini Fernández Davila_Chiclayo ESTUDIANTE: Sánchez Santamaria Jesús Manuel ID: 1394940 BLOQUE: NRC_932 5 CARRERA: Mecatrónica Industrial INSTRUCTOR: Paz Diaz Darwin SEMESTRE: 3 DEL: 5 AL: 24 de diciembre **DIRECCIÓN ZONAL

_**

INFORME SEMANAL

3 SEMESTRE SEMANA N° 2 DÍA TAREAS EFECTUADAS HORAS LUNES (^) SIMULACION DE FABRICACION DE UNA PIEZA EN SIMULATOR CNC

MARTES MIÉRCOLES PROCEDIMIENTO DE OPERACIÓN DE CENTRO DE MECANIZADO PROMPT VMC 700

JUEVES VIERNES SÁBADO TOTAL^16 DIA MES AÑO DEL 12 12 2022 AL 14 12 2022

INFORME DE TAREA MÁS SIGNIFICATIVA

Tarea: Para poder mecanizar una pieza en CNC el control necesita de un lenguaje de programación. Para lo cual existen diversos lenguajes de programación como: Lenguaje alfa numérico, lenguaje conversación; etc. Fundamentos teóricos: ©El programa de control numérico está constituido por un conjunto de bloques. ©Los bloques están formados por palabras compuestas de letras mayúsculas acompañadas de números que contienen informaciones llamadas funciones de programación. Estructura de un bloque: N01 G01 G41 X20. Y10. F200 M Numero de bloques (N9999). Funciones Preparatorias G Funciones Geométricas. Funciones Tecnológicas. Funciones Auxiliares. ® Numero de bloque: El programa está compuesto por líneas llamadas bloques. Cada bloque contiene la información necesaria para realizar una operación. ®Funciones preparatorias: Informan al Control Numérico de aspectos relacionados con el movimiento que se desea realizar. ®Funciones geométricas: Se emplean para cuantificar el grado de deformación que sufre el conjunto herramienta-pieza Descripción del proceso: SUMINISTRO: 220 V ±10%. PRESIÓN DE AIRE: 6 a 8 Bar. Paso 1: Leer guía para el manejo de la maquina prompt vmc. PROCEDIMIENTO DE OPERACIÓN DE CENTRO DE MECANIZADO PROMPT VMC 700

CARGAR UN PROGRAMA EXISTENTE:

1. Selector de modo en "EDIT"
2. Teclado en PROG (verifique PROG en palkey)
3. Digitar el No. de programa, ejem: 0001 4. Pulsar flecha hacia abajo EDITAR UN PROGRAMA:
4. Girar llave a posición EDIT ENABLE
5. Selector en modo "EDIT"
6. Teclado en PROG (verifique PROG en palkey)
7. Cargar el programa existente, ejem: 00001 5. Pulsar flecha hacia abajo
8. Ubicar el cursor en el bloque a editar
9. Modificar programa SIMULAR PROGRAMA:
10. Pasos anteriores 1,2 y3 2. Teclado en GRPH (Gráfico)
11. Monitor en GRAPH (Grafico)
12. Activar botones de anulación de movimiento (MLK), (ZLK) Y (AFL)
13. Activar anulación de G01 (DRN) 6. Selector en modo AUTO
14. Avances al máximo
15. Cycle Start EJECUTAR PROGRAMA:
16. Cargar el programa a ejecutar
17. Teclado en reset
18. Machine home
19. Selector de modo en AUTO
20. Activar bloque a bloque (solo por primera vez)
21. Cycle Start OPERAR EN MDI:
22. Selector de modo en MDI
23. Teclado en progr (verificar MDI en Palkey)
24. Digitar la orden: Ejem 1.- $1500M03;(EOB) Insert; Ejem 2.- T01M06;(EOB) Insert
25. Cycle Start CERO PIEZA:
26. Ubicar la primera, herramienta del programa en el cero pieza físico del material
27. Teclado en Pos
28. Monitor en All

4. Capturar los valores Machine
5. Teclado en OFS SET
6. Monitor en WORK
7. Ingresar valores en el casillero G54, X.…, Y...., Z.…, INPUT
8. Si trabaja con más herramientas, estas deben referenciarse respecto a la primera. DESMONTAR HERRAMIENTA:
9. Selector de modo en MDI. 2. Cargar la herramienta que se quiere desmontar. (Ejem: T02 M06 EOB Insert)
10. Pulsar CYCLE STAR (tecla verde).
11. Selector de modo en HANDLE.
12. Mientras sujeta la herramienta pulsan el botón verde (UNCLAMP) del carro vertical 6. Sin jalar la herramienta ésta queda liberada. MONTAR HERRAMIENTA:
13. Selector de modo en MDI.
14. Cargar posición de herramienta. (Ejem: T10 M06 EOB Insert)
15. Pulsar CYCLE STAR (tecla verde).
16. Selector de modo en HANDLE
17. Ubicar la fresa en el husillo y pulsar el botón verde (UNCLAMP) del carro vertical 6. Sosteniendo la fresa hacia arriba, ésta queda sujetada. CARGAR PROGRAMA DE USB:
18. Colocar USB. Para cambio de modo cable a modo USB 1.2. Selector de modo en MDI. 1.3. Pulsar la tecla OFS SET 1.4. En la pantalla colocar el cursor en la posición I/O CHANNEL 1.5. Digitar 17 (para reconocimiento de USB) 1.6. Presionar la tecla INPUT.
19. Selector de modo en EDIT
20. Pulsar tecla PROG.
21. En el palkey buscar la opción "OPRT"
22. Luego la tecla +.
23. Seleccionar DEVICE.
24. Seleccionar USB MEM.
25. Buscar en USB el archivo deseado
26. Presionar la tecla F INPUT
27. Luego la tecla +
28. Seleccionar F GET para guardar archivo en memoria temporal)
29. Luego la tecla +
30. Seleccionar F NAME.

Paso 3: Realizar Programación en el simulador. G90; G21; T01 M06; G00 X55 Y30 Z3; M08; G01 X55 Y30 Z-20 F200; G02 X25 Y30 R15; G01 X25 Y50; G02 X55 Y50 R15; G00 Z5; G00 X80 Y15; G01 X80 Y15 Z-20; G01 X80 Y65; G01 X110 Y15; G01 X110 Y65; G 00 Z5; G01 X165 Y30; G00 X165 Y30 Z-20; G02 X135 Y50; G02 X165 Y50 R15; G00 Z100; M05; M09; M30;

Paso 4: Ejecutar la programación en el simulador. Paso 5: Trabajar la pieza en la maquina prompt vmc. HACER ESQUEMA, DIBUJO O DIAGRAMA
