Diseñador: Solidworks
Tipo de análisis: Análisis estático
Descripción

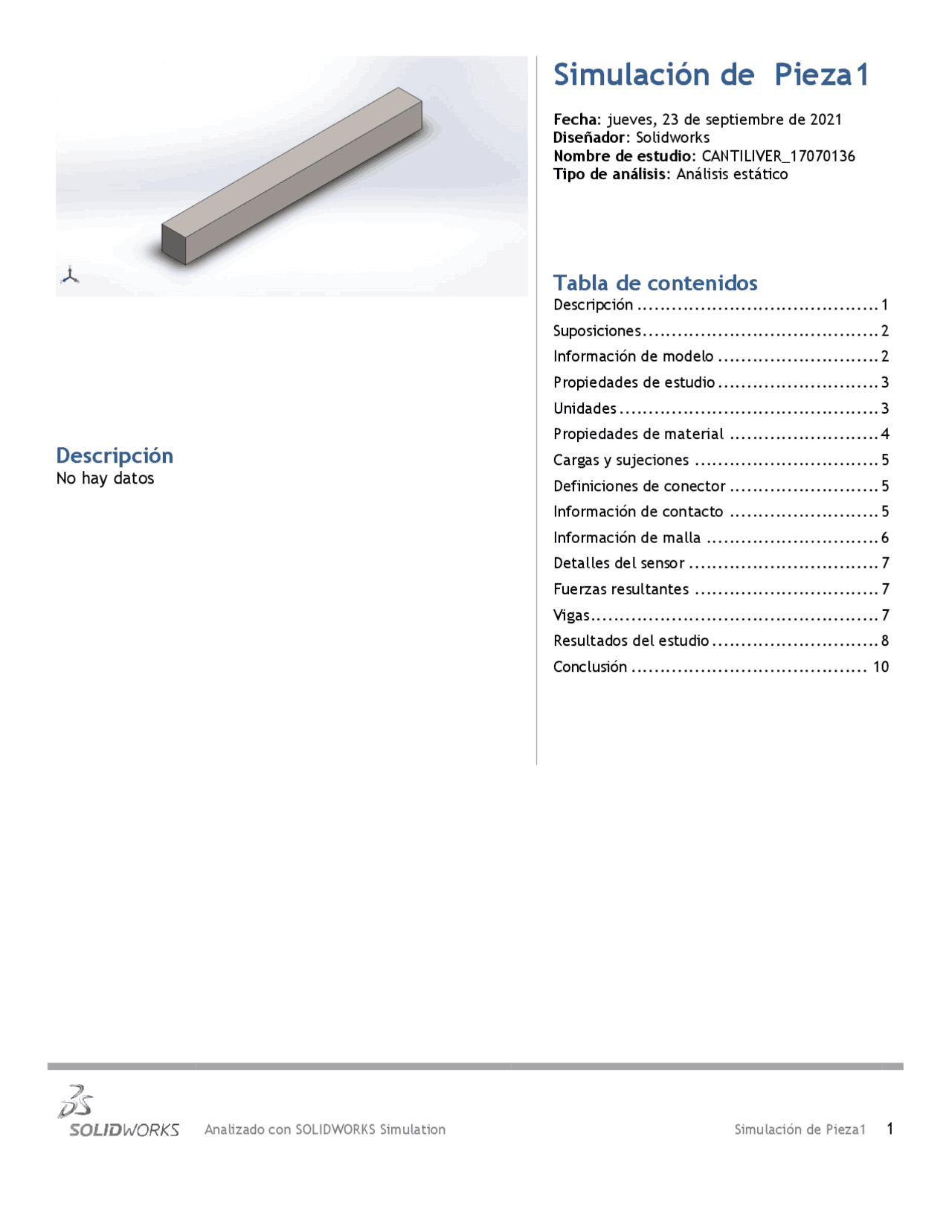

- Simulación de Pieza
- Fecha: jueves, 23 de septiembre de
- Nombre de estudio: CANTILIVER_
- Descripción Tabla de contenidos
- Suposiciones
- Información de modelo
- Propiedades de estudio
- Unidades
- Propiedades de material
- Cargas y sujeciones
- Definiciones de conector
- Información de contacto
- Información de malla
- Detalles del sensor
- Fuerzas resultantes
- Vigas
- Resultados del estudio
- Conclusión
Suposiciones
Información de modelo
Nombre del modelo: Pieza Configuración actual: Predeterminado
Sólidos
Nombre de documento y referencia Tratado como Propiedades volumétricas Ruta al documento/Fecha de modificación Saliente-Extruir Sólido Masa:1.2618 kg Volumen:0.000163871 m^ Densidad:7,700 kg/m^ Peso:12.3657 N
Propiedades de material
Referencia de modelo Propiedades Componentes
Nombre: Acero aleado Tipo de modelo: Isotrópico elástico lineal Criterio de error predeterminado: Tensión de von Mises máx. Límite elástico: 6.20422e+08 N/m^ Límite de tracción: 7.23826e+08 N/m^ Módulo elástico: 2.1e+11 N/m^ Coeficiente de Poisson:
Densidad: 7,700 kg/m^ Módulo cortante: 7.9e+10 N/m^ Coeficiente de dilatación térmica: 1.3e-05 /Kelvin Sólido 1(Saliente- Extruir1)(Pieza1) Datos de curva:N/A
Cargas y sujeciones
Nombre de
sujeción
Imagen de sujeción Detalles de sujeción
Fijo- 1
Entidades: 1 cara(s) Tipo: Geometría fija
Fuerzas resultantes
Componentes X Y Z Resultante Fuerza de reacción(N) - 0.0421906 - 444.731 0.0154724 444. Momento de reacción(N.m)
Nombre de
carga
Cargar imagen Detalles de carga
Fuerza- 2
Entidades: 1 arista(s) Referencia: Arista< 1 > Tipo: Aplicar fuerza Valores: ---, ---, 100 lbf
Definiciones de conector
No hay datos
Información de contacto
No hay datos
Detalles del sensor
No hay datos
Fuerzas resultantes
Fuerzas de reacción
Conjunto de
selecciones
Unidades Sum X
Sum Y Sum Z Resultante
Todo el modelo N - 0.0421906 - 444.731 0.0154724 444. Momentos de reacción
Conjunto de
selecciones
Unidades Sum X
Sum Y Sum Z Resultante
Todo el modelo N.m 0 0 0 0
Vigas
No hay datos
Resultados del estudio
Nombre Tipo Mín. Máx.
Tensiones1 VON: Tensión de von Mises 7.123e+04 N/m^ Nodo: 10122 5.041e+07 N/m^ Nodo: 525 Pieza1-CANTILIVER_17070136-Tensiones-Tensiones
Nombre Tipo Mín. Máx.
Desplazamientos1 URES: Desplazamientos resultantes 0.000e+00 mm Nodo: 53 3.356e-01 mm Nodo: 525
Nombre Tipo Mín. Máx.
Desplazamientos2 UY: Desplazamiento de Y - 1.762e-06in Nodo: 8334 1.317e-02 in Nodo: 525 Pieza1-CANTILIVER_17070136-Desplazamientos-Desplazamientos
Conclusión
