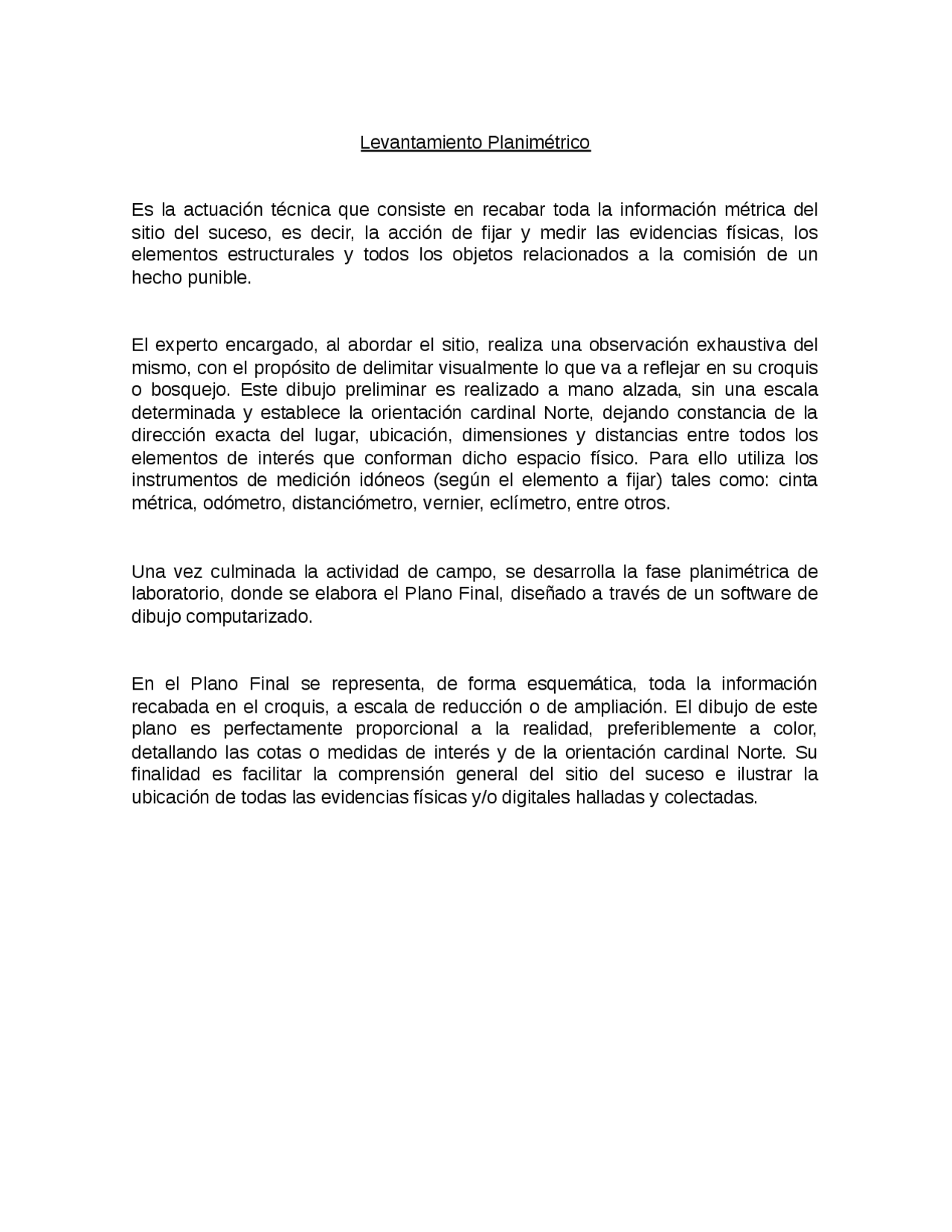

Levantamiento Planimétrico
Es la actuación técnica que consiste en recabar toda la información métrica del
sitio del suceso, es decir, la acción de fijar y medir las evidencias físicas, los
elementos estructurales y todos los objetos relacionados a la comisión de un
hecho punible.
El experto encargado, al abordar el sitio, realiza una observación exhaustiva del
mismo, con el propósito de delimitar visualmente lo que va a reflejar en su croquis
o bosquejo. Este dibujo preliminar es realizado a mano alzada, sin una escala
determinada y establece la orientación cardinal Norte, dejando constancia de la
dirección exacta del lugar, ubicación, dimensiones y distancias entre todos los
elementos de interés que conforman dicho espacio físico. Para ello utiliza los
instrumentos de medición idóneos (según el elemento a fijar) tales como: cinta
métrica, odómetro, distanciómetro, vernier, eclímetro, entre otros.
Una vez culminada la actividad de campo, se desarrolla la fase planimétrica de
laboratorio, donde se elabora el Plano Final, diseñado a través de un software de
dibujo computarizado.
En el Plano Final se representa, de forma esquemática, toda la información
recabada en el croquis, a escala de reducción o de ampliación. El dibujo de este
plano es perfectamente proporcional a la realidad, preferiblemente a color,
detallando las cotas o medidas de interés y de la orientación cardinal Norte. Su
finalidad es facilitar la comprensión general del sitio del suceso e ilustrar la
ubicación de todas las evidencias físicas y/o digitales halladas y colectadas.
