RECAMARA
PRINCIPAL
BAÑO
COMPLETO
VESTIDOR
BAÑO
COMPLETO
AREA DE ASADOR
1
2 BAÑO
ROOF GARDEN
BAÑO
COMPLETO
NSL
AZOTEA
PLANTA AZOTEA
VESTIBULO
17
18
19
20
21
22
23
24
25
26 11
13
12
16
15
14
Losa
BAJA
PB
NSL
VESTIBULO
SUBE
ROOF
17
18
19
20
21
22
23
24
25
26 27
29
28
32
31
30
Losa
BAJA
PA
NSL
RECAMARA 3
NSL
RECAMARA 2
VACIO VACIO
216.27 M2 DE CONSTRUCCION
+3.05 +3.05
+3.05
+3.05
+3.05 +3.05
+3.05
+5.95
+5.95
+5.95
NSL
+5.95
+8.85
B.A.P B.A.P
B.A.P
pendiente 2%
pendiente 2%
pendiente 2%
pendiente 2%
pendiente 2%
pendiente 2%
pendiente 2%
B.A.P
pendiente 2%
A A"
Proyeccion de losa P.R
Proyeccion de losa P.R
Proyeccion
de viga
Proyeccion
de viga
PLANTA ALTA
89.24 M2
B.A.P B.A.P
B.A.P
B.A.P
B.A.P B.A.P
B.A.P
B.A.P
CISTERNA
ROTOPLAS
NSF
+0.15
NSF
NSF
NSF
NSF
+-0.00
1
2 BAÑO
COMEDOR
ESTANCIA
COCINA
TERRAZA
01
02
03
04
05
06
07
08
09
10 11
13
12
16
15
14
SUBE
PA DESAYUNADOR
Proyeccion de losa P.A
Proyeccion de losa P.A
-0.15
+0.15
+0.15
B.A.P
PISO
Proyeccion de balcon
B.A.P B.A.P
B.A.P
B.A.P
PASTO
Murete electrico
y/o hidraulico
Registro
Pluvial
Banca
NSF
+-0.00
LPLP
LP
+0.00
NSF
Restriccion frontal
Restriccion posterior
JARDIN
ESTACIONAMIENTO
NSB
0.00
Restriccion frontal
Restriccion posterior
Banqueta
Elemenento delimtativo lateral
dentro de restriccion posterior
H=2.50 mts
Elemenento delimtativo lateral
dentro de restriccion posterior
H=2.50 mts
NSB
-0.10
Alineamiento de vialidad
NSL
ROOF GARDEN
+5.95
VACIO
BARANDAL
PERGOLAS DE
HERRERIA
1,100 LITROS
B
B'
Colindancia lote 13
Colindancia lote 15
LP
PLANTA BAJA
86.84 M2
Limite del predio Muro de contencion
Limite del predio
ACCESO
PRINCIPAL
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
A A"
B
B'
A A" A A"
VACIO
VACIO
Proyeccion de losa P.A
135678
135678
LP LP
LP LP
B
B'
135678
135678
LP LP
LP LP
B
B'
VACIO
VACIO
Proyeccion de losa P.A
VACIO
VACIO
VACIO
VACIO
VACIO
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
Junta
constructiva
2.5cms
BALCON
VACIO
CALENTADOR
DE PASO A GAS LP
CALOREX 3 SERVICIOS
NSL
LAVANDERIA
+5.95
VACIO
TANQUE ESTACIONARIO
MARCA TATSA 110 LITROS
PLANTA ROOF
40.19 M2
Coeficientes para Lote 14 Mz. 1 Gardenias
Superficie de Terreno = 220.73 m2
Superficie Desplantada = 86.84 m2
Superficie Construida = 216.27 m2
Superficie de Absorción = 31.59 m2
COS = 0.80 CUS = 2.00 CAS = 0.10
Superficie Máxima de Desplante :
Superficie Máxima de Desplante :
Sup. Terreno x COS = 220.73M2 X 0.80 = 176.58 m2
176.58 m2 vs 86.84 m2
Superficie Máxima de Construcción :
Sup. Terreno x CUS = 220.73M2 X 2.00 = 441.46 m2
441.46 M2 vs 216.27 M2
Superficie Mínima de Absorción =
Sup. Terreno x CAS = 220.73M2 X 0.10 = 22.07
22.07 m2 vs 31.59 m2
PLANTA BAJA
86.84 M2
PLANTA ALTA
89.24 M2
PLANTA ROOF
40.19 M2
TOTAL: 216.27 M2
DATOS DEL PREDIO
DATOS DEL P.R.O.
USO DEL PREDIO: HABITACIONAL
CONTENIDO DEL PLANO:
ARQUITECTÓNICO

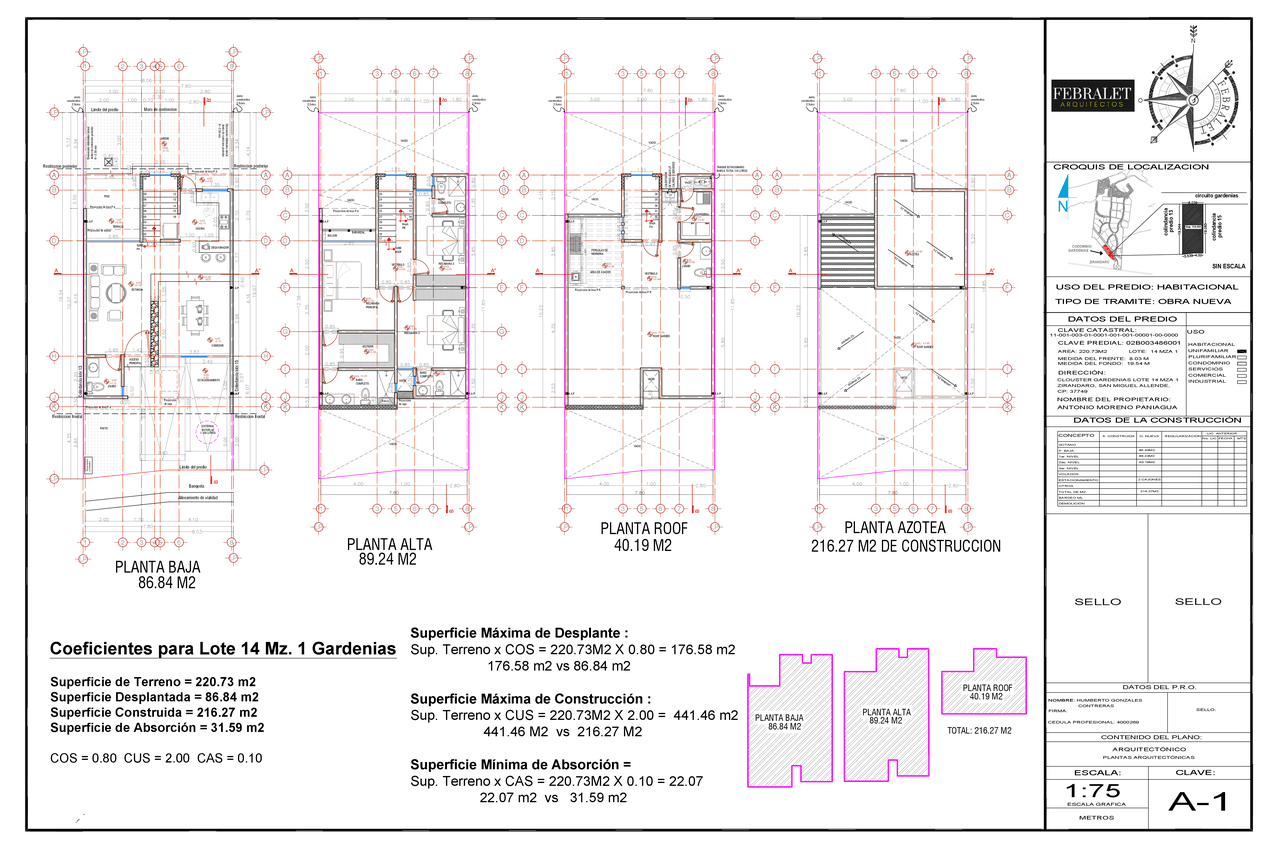

PLANTAS ARQUITECTÓNICAS
ESCALA: CLAVE:
METROS A-1
AREA: 220.73M2
CLAVE CATASTRAL:
LOTE: 14 MZA 1
MEDIDA DEL FRENTE: 8.03 M
DIRECCIÓN:
HABITACIONAL
UNIFAMILIAR
PLURIFAMILIAR
CONDOMINIO
SERVICIOS
COMERCIAL
INDUSTRIAL
MEDIDA DEL FONDO: 19.54 M
USO
NOMBRE:NOMBRE: HUMBERTO GONZALES
CEDULA PROFESIONAL: 4000269
TIPO DE TRAMITE: OBRA NUEVA
DATOS DE LA CONSTRUCCIÓN
CONCEPTO
A. CONSTRUIDAO. NUEVAREGULARIZACIÓN
LIC. ANTERIOR
No. LICFECHAMTS
SOTANO
P. BAJA
1er. NIVEL
2do. NIVEL
3er. NIVEL
VOLADOS
ESTACIONAMIENTO
OTROS
TOTAL DE M2
BARDEO ML
DEMOLICIÓN
NOMBRE DEL PROPIETARIO:
SELLO SELLO
SELLO:
FIRMA:
ESCALA GRAFICA
SIN ESCALA
1:75
ZIRANDARO, SAN MIGUEL ALLENDE,
CROQUIS DE LOCALIZACION
N
F
E
B
R
A
L
E
T
A
R
Q
U
I
T
E
C
T
O
S
O
CLOUSTER GARDENIAS LOTE 14 MZA 1
CP: 37749
ANTONIO MORENO PANIAGUA
86.84M2
89.24M2
40.19M2
216.27M2
2 CAJONES
CONTRERAS
11-001-003-01-0001-001-001-00001-00-0000
CLAVE PREDIAL: 02B003486001
N
+
AV. FRIDA KALHO
AV. DIEGO RIVERA
+
+
+
ZIRANDARO
CODOMINIO
GARDENIAS
Sup. 154.404
colindancia
circuito gardenias
colindancia
predio 15
predio 13
