PROYECCIÓN DE VOLADO PROYECCIÓN DE VOLADO
4321 5
B
C
D
E
F
6
PROYECCIÓN DE VOLADO
PROYECCIÓN DE VOLADO
PROYECCIÓN DE VOLADO
PROYECCIÓN DE VOLADO
1392.5
112.5650.0145.0340.0145.0
787.5
135.0147.5147.5357.5
Ct-1=145.0
Ct-1=145.0
Ct-1=430.0
Ct-1=430.0
85.7 95.0 51.8 123.2
67.575.0
30.092.5147.585.0

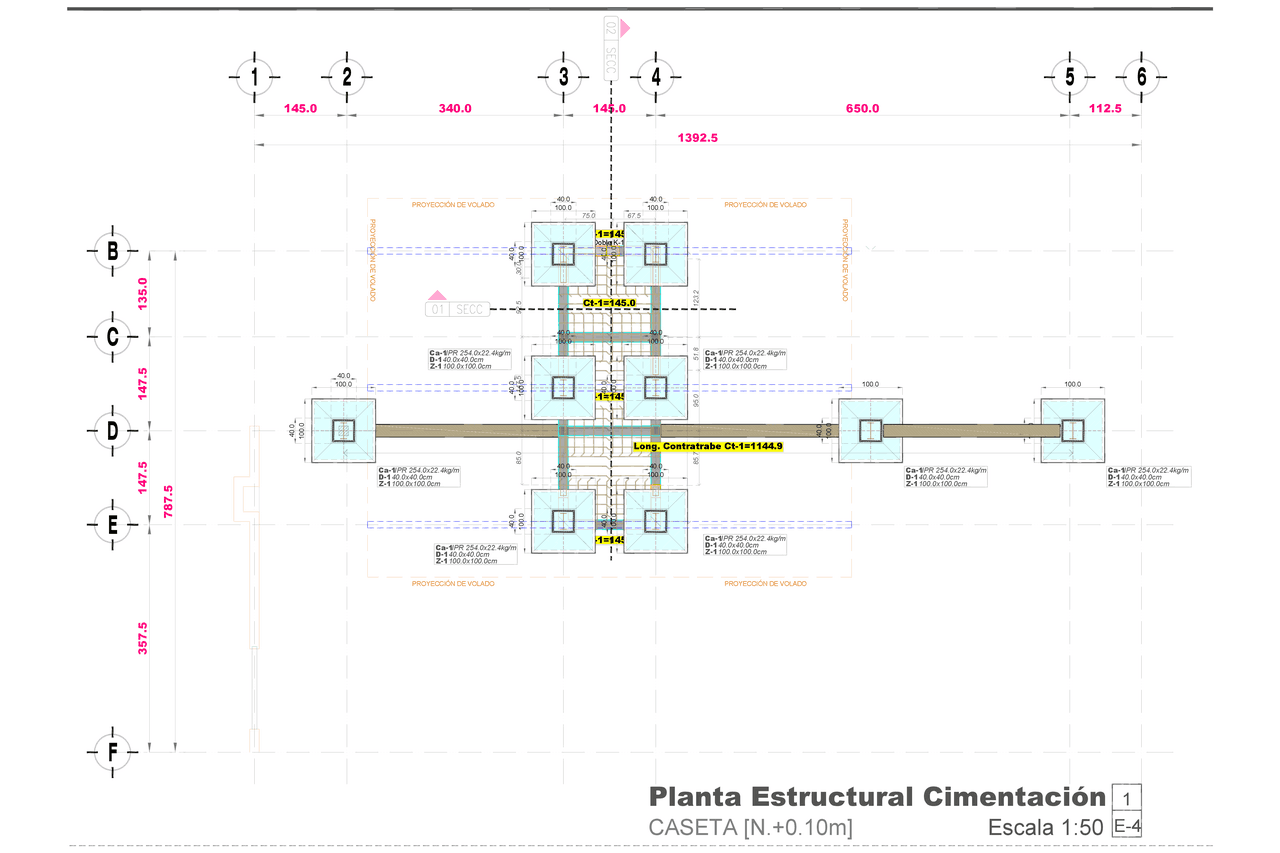

Planta Estructural Cimentación
Escala 1:50
1
E-4
CASETA [N.+0.10m]
Ct-1=145.0
Ct-1=145.0
Doble K-1
K-1
D-1
Z-1100.0x100.0cm
40.0x40.0cm
Ca-1IPR 254.0x22.4kg/m
100.0
40.0
40.0
100.0
D-1
Z-1100.0x100.0cm
40.0x40.0cm
Ca-1IPR 254.0x22.4kg/m
100.0
40.0
100.0
D-1
Z-1100.0x100.0cm
40.0x40.0cm
Ca-1IPR 254.0x22.4kg/m
100.0
40.0
Long. Contratrabe Ct-1=1144.9
