CORTES POR FACHADA (CXF) Material generado por Arq. David Cueto Meza.

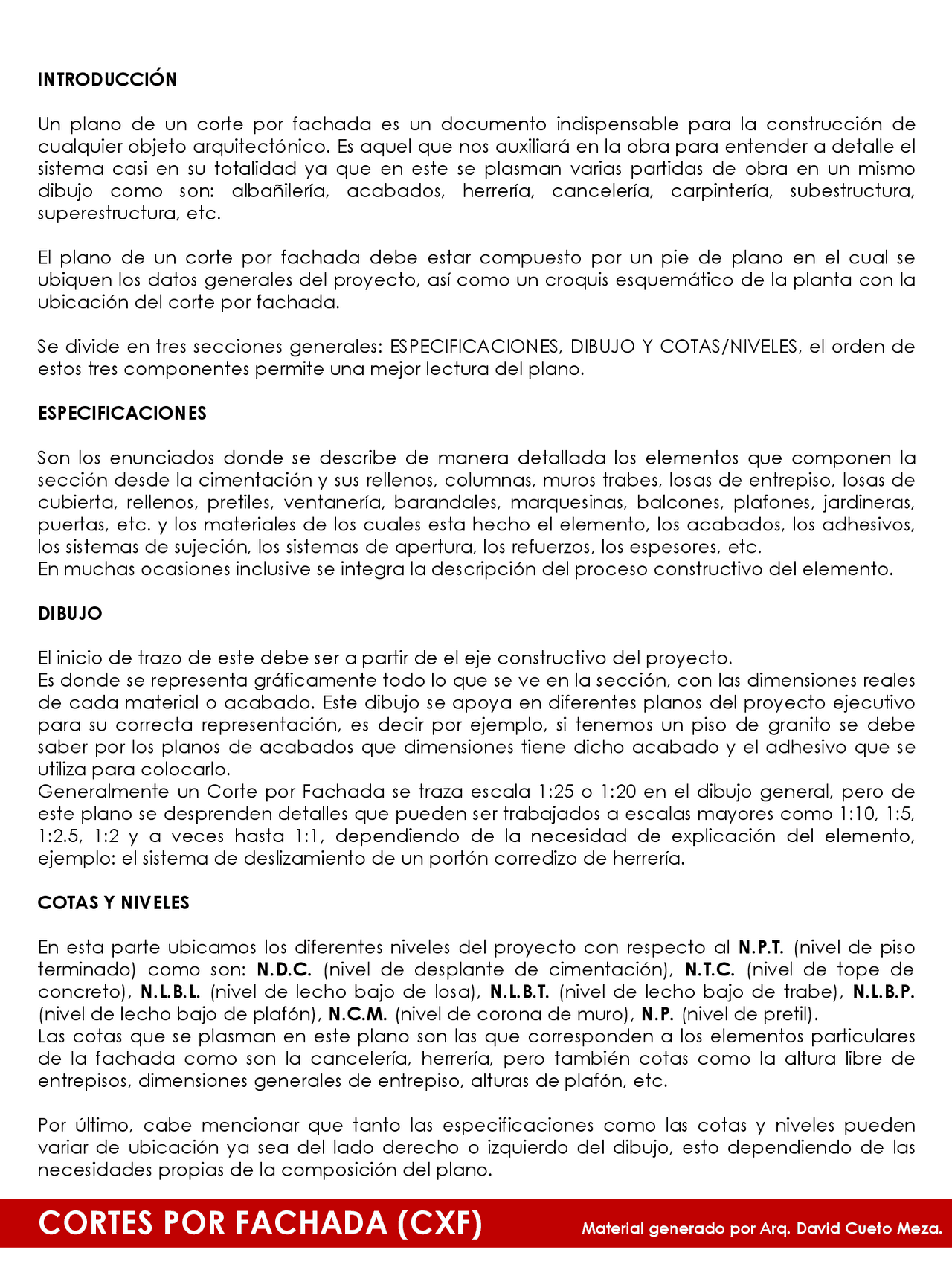

INTRODUCCIÓN
Un plano de un corte por fachada es un documento indispensable para la construcción de
cualquier objeto arquitectónico. Es aquel que nos auxiliará en la obra para entender a detalle el
sistema casi en su totalidad ya que en este se plasman varias partidas de obra en un mismo
dibujo como son: albañilería, acabados, herrería, cancelería, carpintería, subestructura,
superestructura, etc.
El plano de un corte por fachada debe estar compuesto por un pie de plano en el cual se
ubiquen los datos generales del proyecto, así como un croquis esquemático de la planta con la
ubicación del corte por fachada.
Se divide en tres secciones generales: ESPECIFICACIONES, DIBUJO Y COTAS/NIVELES, el orden de
estos tres componentes permite una mejor lectura del plano.
ESPECIFICACIONES
Son los enunciados donde se describe de manera detallada los elementos que componen la
sección desde la cimentación y sus rellenos, columnas, muros trabes, losas de entrepiso, losas de
cubierta, rellenos, pretiles, ventanería, barandales, marquesinas, balcones, plafones, jardineras,
puertas, etc. y los materiales de los cuales esta hecho el elemento, los acabados, los adhesivos,
los sistemas de sujeción, los sistemas de apertura, los refuerzos, los espesores, etc.
En muchas ocasiones inclusive se integra la descripción del proceso constructivo del elemento.
DIBUJO
El inicio de trazo de este debe ser a partir de el eje constructivo del proyecto.
Es donde se representa gráficamente todo lo que se ve en la sección, con las dimensiones reales
de cada material o acabado. Este dibujo se apoya en diferentes planos del proyecto ejecutivo
para su correcta representación, es decir por ejemplo, si tenemos un piso de granito se debe
saber por los planos de acabados que dimensiones tiene dicho acabado y el adhesivo que se
utiliza para colocarlo.
Generalmente un Corte por Fachada se traza escala 1:25 o 1:20 en el dibujo general, pero de
este plano se desprenden detalles que pueden ser trabajados a escalas mayores como 1:10, 1:5,
1:2.5, 1:2 y a veces hasta 1:1, dependiendo de la necesidad de explicación del elemento,
ejemplo: el sistema de deslizamiento de un portón corredizo de herrería.
COTAS Y NIVELES
En esta parte ubicamos los diferentes niveles del proyecto con respecto al N.P.T. (nivel de piso
terminado) como son: N.D.C. (nivel de desplante de cimentación), N.T.C. (nivel de tope de
concreto), N.L.B.L. (nivel de lecho bajo de losa), N.L.B.T. (nivel de lecho bajo de trabe), N.L.B.P.
(nivel de lecho bajo de plafón), N.C.M. (nivel de corona de muro), N.P. (nivel de pretil).
Las cotas que se plasman en este plano son las que corresponden a los elementos particulares
de la fachada como son la cancelería, herrería, pero también cotas como la altura libre de
entrepisos, dimensiones generales de entrepiso, alturas de plafón, etc.
Por último, cabe mencionar que tanto las especificaciones como las cotas y niveles pueden
variar de ubicación ya sea del lado derecho o izquierdo del dibujo, esto dependiendo de las
necesidades propias de la composición del plano.
