DETALLE DE ESCALERA
S/C = 200 Kg/m2
ESC : 1 / 25
CIMIENTO Y GRADAS
(cm)
ESTRIBOS
L
L
L
L
TRASLAPES Y EMPALMES
LOSAS Y VIGAS COLUMNAS
No se permitiran empalmes
del refuerzo superior (negativo)
en una longitud de 1/4 de luz
de losa o viga a cada lado de la
columna o apoyo.
Los empalmes se ubicaran en
el tercio central.
No se empalmaran mas del 50%
de la armadura en una
misma sección.
(cm)
COLUMNA
VIGAS
LOSAS
Ø
-
30
6 mm
40
8 mm
501/2"
60
70
120
3/8" 30
5/8"
3/4"
1"
50
60
90
40
ØL Rmax
10 cm
1/4" 1.5 cm
15 cm
3/8" 2.00 cm
a
45°
Ø DE COLUMNA,PLACA O VIGA
a(cm.)
6.5
10.0
12.5
ESPECIFICADO
r
45°
r(cm.)
1.3
2.0
2.5
Ø
3/8"
1/4"
1/2"
G(cm)
5/8" 35
3/8" 20
3/4" 45
ø
1/2" 25
1/4" 15
NOTA:
El acero utilizado en forma longitudina en vigas,
losa de cimentación, columnas, deberan terminar
en ganchos standard, las cuales se alojan en el
concreto con dimensiones especificas en el
cuadro mostrado.
CUADRO DE GANCHOS STANDARD Y DOBLADO DE ESTRIBOS
EN VARILLAS DE FIERRO CORRUGADAS
NFP.+ 0.15
CIMIENTO
SOBRECIMIENTO
MURO DE LADRILLO
NF.-1.00
CORTE 4 - 4
VC-100 (0.25 x 0.40)
ESC: 1/25
Ø 3/8"; 1 @ 0.05; [email protected]; [email protected]
Resto @ 0.20 C/EXT.
0.25
.40
2 Ø 5/8"
3 Ø 5/8"
VIGAS DE CIMENTACION
VC-101 (0.25 x 0.25)
ESC: 1/25
Ø 3/8"; 1 @ 0.05; [email protected]; [email protected]
Resto @ 0.20 C/EXT.
0.25
.25 3 Ø 1/2"
3 Ø 5/8"
3 Ø 1/2"
NFP.+ 0.15
CIMIENTO
SOBRECIMIENTO
MURO DE LADRILLO
NF.-1.00
CORTE 5 - 5
RELLENO CON ARENILLA
VC-100
CORTE 2 - 2
FALSO PISO
VC-101
FALSO PISO
ARENILLA
CORTE 3 - 3
SECCION C-2 C-3
Ø 3/8"; 1 @ 0.05, 5 @ 0.10,
2 @ 0.15, Resto @ 0.20 C/EXT.
C-4
CUADRO DE COLUMNAS
.25
.25
C-1
8 Ø 5/8"
Ø 3/8"; 1 @ 0.05, 5 @ 0.10,
2 @ 0.15, Resto @ 0.20 C/EXT.
.25
.25
4 Ø 5/8"+ 2 Ø 1/2"
2 Ø 1/2"
.15
.25
Ø 3/8"; 1 @ 0.05, 4 @ 0.10,
Resto @ 0.25 C/EXT.
4 Ø 1/2"
Ø 3/8"; 1 @ 0.05, 5 @ 0.10,
1 @ 0.15, Resto @ 0.25 C/EXT.
.25
.25
4 Ø 1/2"
C-2
C-1
C-1
C-1
C-1
C-1
C-2
C-2
C-2
C-2
C-2
C-2
C-2
C-2
C-2
C-2
C-3
C-3 C-3 C-3 C-3
C-4 C-4
ZP-1
ZP-1
ZP-1
ZP-1
ZP-1
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-2
ZP-3
ZP-4
ZP-5
ZP-5 ZP-5
MALLA DE ZAPATA
SEGUN CUADRO
DE ZAPATAS
REC. LIBRE 0.075
B
A
CUADRO DE ZAPATAS
ZP-2
.90
2.15
1.90
.70
.90
.90
.90
.90
.90
.90
4 -Estrado de Apoyo : Arcilla limosa
3 -Tipo de Cimentacion : CIMENTACION ARMADA
2 -Profundidad de Cimentacion = -1.20 mts.
1 -Capacidad Portante del Suelo = 0.80 kg/m2
ESPECIFICACIONES TECNICAS
-Condiciones del Suelo:
5 -Agresividad del Suelo : Moderado, Usar Cemento Tipo MS
6 -Suelo Licuefactable : No
7 -Factor de Seguridad : 3
8 -Recomendaciones Adicionales : No debe Cimentarse sobre Turba,
Suelo Organico, Tierra Vegetal, Desmonte ó Relleno Sanitario. En
Caso de encontrarlos remover dichos materiales y reemplazarlos por
Material Granular seleccionado Tipo A-1-a, compacatado en capas de
espesor maximo de 20 cm cm. a una densidadno menor al 95% del
-Especificaciones Sobre Albañilería:
-La Albañileria portante sera de ladrillo tipo IV (f'b=130 kg/cm2)
-La Resistencia a la Compresion Axial en Pilas sera : f'm=65 kg/cm2
-El Mortero sera en proporcion Cemento : Arena 1 : 4 (P-2)
con juntas entre hiladas de 1 cm.
-Los tabiques seran de ladrillo tubular o hueco, maquinado de arcilla cocida
-Los tabiques tendran columnetas de arriostres.
-En los niveles superiores, las columnetas se anclaran en la losa de techo,
en caso de caer en zona de ladrillo, este se retirara para asegurar un
-Columnas de confinamiento : f'c = 175kg/cm2
-Columnas :
-Zapatas y Vigas de Cimentacion : f'c = 210 kg/cm2
-Sobrecimiento Simple : f'c = 140 kg/cm2
-Solado e=0.10m. : 1:12
-Calidad del Concreto y del Acero:
-Concreto en Vigas, Losas, Escal. : f'c = 210kg/cm2
-Acero de Refuerzo : f'y = 4200kg/cm2
-Recubrimientos:
Zapatas: fondo y costados : 5.0 cms
Vigas de Cimentacion : 5.0 cms
Columnas : 3.0 cms
Vigas Peraltadas : 3.0 cms
Vigas Chatas : 2.0 cms
Losas. Escaleras : 2.0 cms
-Normas de Diseño:
Normas Tecnicas E-060 "Concreto Armado"
Normas de Diseño Sismo-Resistente E-030
Reglamento Nacional de Edificaciones - 2014
Normas de Carga E-020
Normas de Albañileria E-070
-Parametros Sismo - Resistente:
a) Sistema Estructural:
-Aporticado
c) Parametro para definir Fuerza Sismica:
-Factor de Zona 4 ---------------- Z=4.5
-Factor de Suelo (Tipo S-3) ---------------- S=1.10 Tp = 1.0 Seg
-Factor de Uso (Categoria C) ---------------- U=1.0 (Edif. Comunes)
-Factor de Reduccion:
Proctor modificado.
anclaje efectivo.
(x-x) Rd= 8
b) Configuración estructural: Regular
-Cimiento de Concreto Simple : 1:10 + 30% P.M.
-Cimentacion : f'c = 210 kg/cm2
Columnas de confinamiento : 2.0 cms
(y-y) Rd= 8
1º y 2º nivel : f'c = 245 kg/cm2
Resto : f'c = 210 kg/cm2
1 1
1 1
1 1 1 1
1 1
1 1
1 1
1 1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3 3
3 3
VC-100 (.25x.40) VC-100 (.25x.40)
VC-100 (.25x.40)
VC-100 (.25x.40)
VC-100 (.25x.40) VC-100 (.25x.40)
VC-100 (.25x.40) VC-100 (.25x.40)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
VC-101 (.25x.25)
4 4
4 4
4 4
5
5
5
5
7.50
A B C
3.37 4.13
7.50
A B CB'
3.38 1.25 2.88
19.00
1
2
3
4
5
6
7
4.63
2.50
2.65
3.00
3.65
2.58
19.00
1
2
3
4
5
5'
7
4.63
2.50
2.65
3.00
2.25
2.58
6
1.40

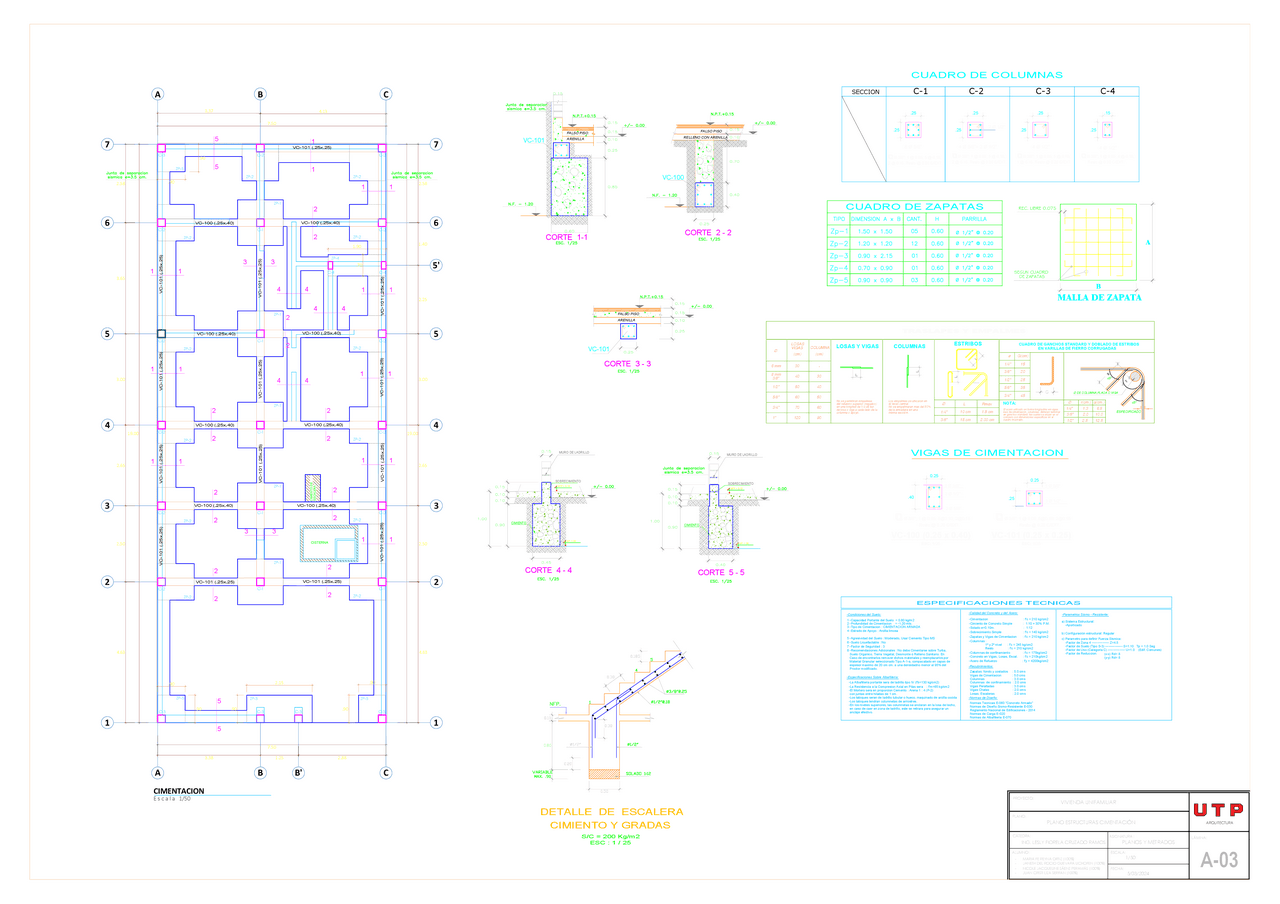

CIMENTACION
E s c a l a 1/50
CORTE 1-1
VC-101
FALSO PISO
ARENILLA
CISTERNA
CIMIENTO DE
ESCALERA
C-1
PLANOS Y METRADOS
CÁTEDRA:
- MARIA FE REYNA ORTIZ (100%)
- JANETH DEL ROCIO GUEVARA UCHOFEN (100%)
- NICOLE JACQUELINE SÁENZ PERAMÁS (100%)
- JUAN CRISTI LIZA SERRAN (100%)
ALUMNO:
LÁMINA:
A-03
ARQUITECTURA
ASIGNATURA :
FECHA:
ESCALA:
ING. LESLY FIORELA CRUZADO RAMOS
5/03/2024
1/50
PROYECTO:
PLANO:
VIVIENDA UNIFAMILIAR
PLANO ESTRUCTURAS CIMENTACIÓN
