0.30 3.00 0.30 4.41 0.30
3.22 0.30 2.62 0.30 2.62 0.30 2.92 0.30 1.66 0.30
3.22 0.30 2.62 0.30 2.62 0.30 2.91 0.30 0.89
0.30
0.25 0.26
la columna se corre a la izquierda 26cm
y 25cm en la otra
0.30 3.00 0.30 4.49 0.30
0.30 3.00 0.30 4.56 0.30
0.30 3.01 0.30 4.64 0.30
0.76
la columna se corre 76cm hacia abajo
0.46
la columna se corre hacia abajo 46cm
losa de cimentacion de 50cm de alto,
considerada para 4 pisos, en caso de
ser menor no se debe levantar mas de
2 pisos
En caso de cambiar el espesor de la los
se recomienda bajar el ancho de las
columnas a 20x20 para no desperdiciar
material
0.30 2.99 0.30 4.67 0.30
se usa vigas de encadenado de 30x50
con armadura
se usan columnas de 30x30 con
armadura
23
1
A
C
D
B
E
1 : 50
A102
1Nivel 1
1 : 50
A102
2Nivel 1 Copia 1
V1 30X50 V2 30X50
V3 30X50 V4 30X50
V5 30X50 V6 30X50
V7 30X50 V8 30X50
V9 30X50
V10 30X50
V11 30X50 V12 30X50 V13 30X50 V14 30X50
V15 30X50 V16 30X50 V17 30X50 V18 30X50

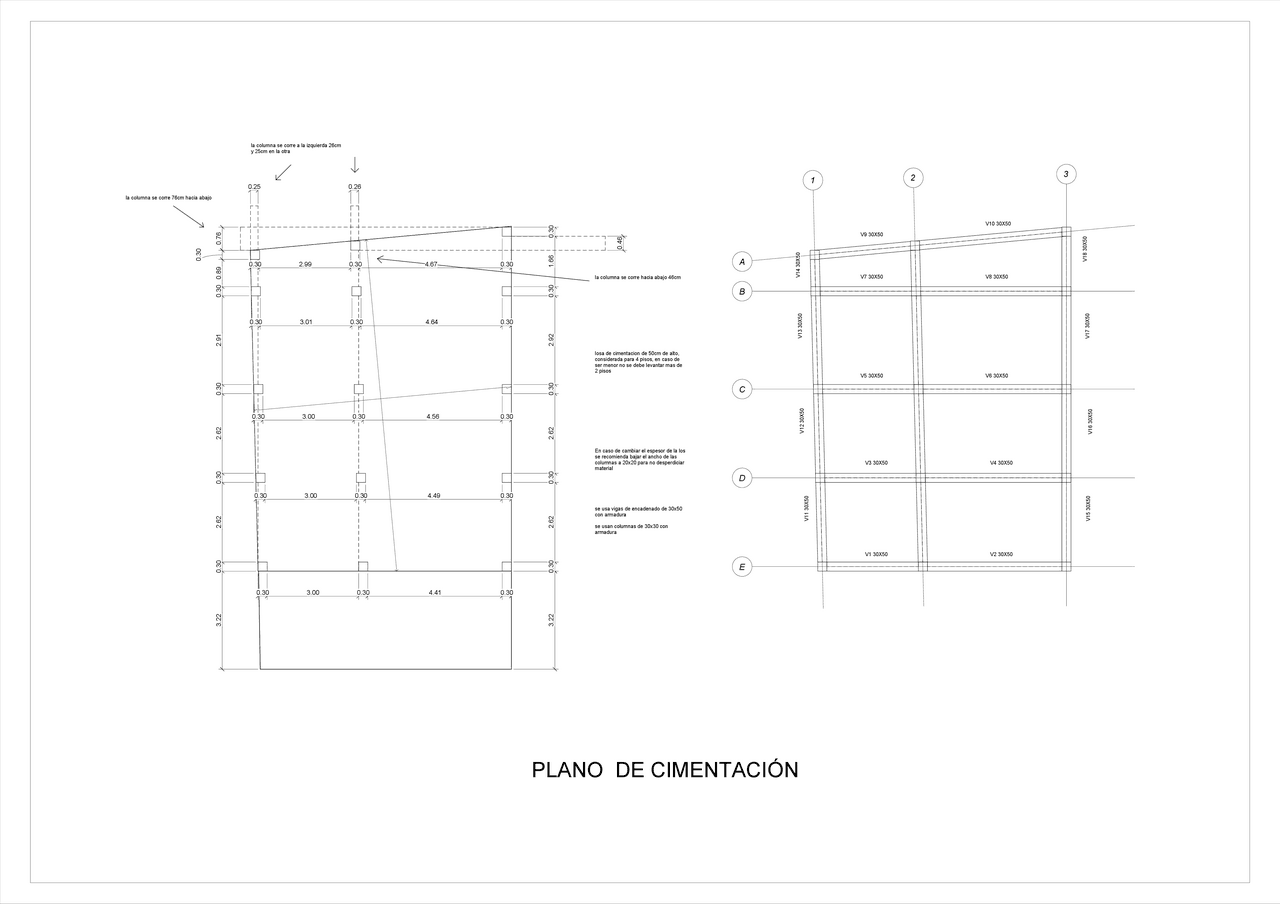

PLANO DE CIMENTACIÓN
