ANAQUEL MESA DE
TRABAJO
V-03
V-04
V-03
ANAQUEL
SOPORTE DE MOTOR
PARA REPARACION
EQUIPO LIVIANO
MESA DE
TRABAJO
ANAQUEL
AREA DE REPARACIÓN
PISO DE CONCRETO
AREA: 29.40 m2
NPT+0.45
Extintor
Toma de
Aire
Tornillo de
banco
MESA DE
TRABAJO
MESA DE
TRABAJO
MESA DE
TRABAJO
LIMPIADOR
Y PROBADOR
/INYECTORES
DESMONTAJE
PISO DE CONCRETO
AREA: 29.70 m2
NPT+0.45
Tornillo de
banco
Toma de
Aire
PRENSA
HIDRAULICA
BALANCEADORA
DE RUEDAS
Extintor Toma de
Aire
ANAQUEL
MESA DE
TRABAJO
Extintor
Toma de
Aire
V-05V-03
CASILLEROS
CASILLEROS
VESTUARIO
PISO DE CONCRETO
AREA: 17.40 m2
P-01
ANAQUEL
ANAQUELANAQUEL
CUARTO/COMUNIC.
AREA: 7.80 m2
P-01
ANAQUEL
MESA DE
TRABAJO
Extintor
SOLDADORA
MIG MAG
CARGADOR
DE BATERIA
Tornillo de
banco
COMPRESORA
DE AIRE
COMPRESORA
DE AIRE
Extintor
ALINEADOR
DE RUEDAS
Toma de
Aire
6.00
FOSO
1.20
5.10
0.90
0.25
0.250.25
0.25
0.25
Toma de
Aire
Toma de
Aire
V-04
PME-01
ANAQUEL MESA DE
TRABAJO
DESMONTADORA
DE LLANTAS
ENLLANTE Y
DESENLLANTE
PISO DE CONCRETO
AREA: 29.70 m2
NPT+0.45
Toma de
Aire
0.45 5.00 0.45 5.00 0.45 5.00 0.45 5.00 0.45 5.00 0.45 5.00 0.45 5.00 0.45
5.25 5.25 5.25 5.25 5.25 5.25 5.25
ALMACEN DE
HERRAMIENTAS
PISO DE CONCRETO
AREA: 17.40 m2
NPT+0.45
AREA DE MANTNIMIENTO
EQUPO LIVIANO
PISO DE CONCRETO
AREA: 249.70 m2
NPT+0.45
PISO CERAMICO GRIS DE 45X45 CM
PASILLO
AREA: 15.40 m2
PISO CEMENTO FROTACHADO Y BRUÑADO
EQUIP/AIRE COMPR.
AREA: 11.50 m2
ELECTRICISTA AUTOMOTRIZ
PISO DE CONCRETO
AREA: 17.80 m2
P-02
P-02
V-04
Baranda de tubo Fº Gº de 2",
h=1.00m incluye pintado
0.45 2.60 2.40 0.45 2.40 2.40 0.455.000.455.000.455.000.455.000.455.000.45
2.60 2.40
2.75
2.55
0.45
5.30
3.30
2.00
0.45
5.30
4.50 1.00
0.15
1.20
0.30
0.45 5.30 1.20 0.30
3.65
2.00
0.15
3.15
0.15
0.15
2.00
5.30
3.15
0.10
5.30
5.15
0.10
11.05
Extintor
Extintor
2.80

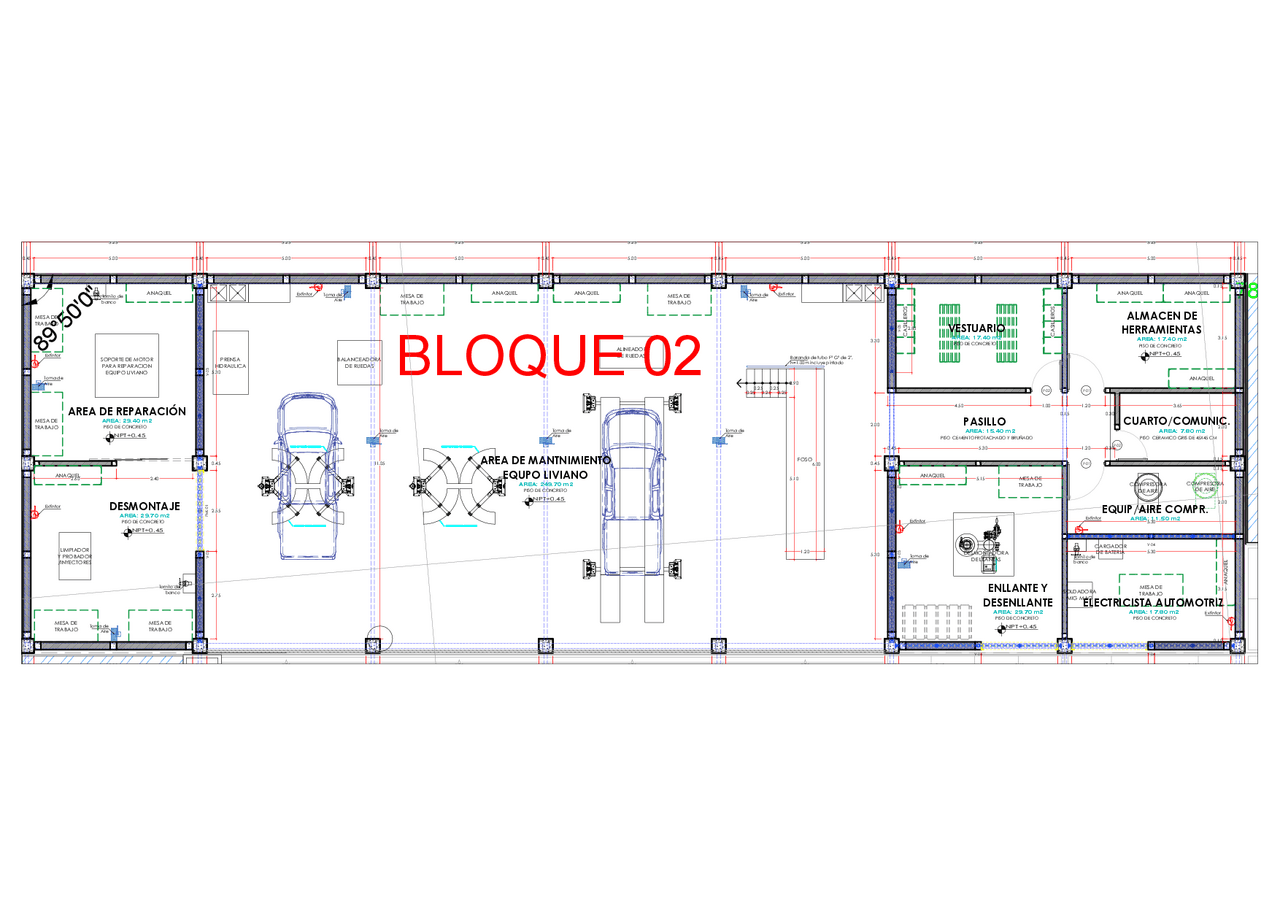

BLOQUE 02
