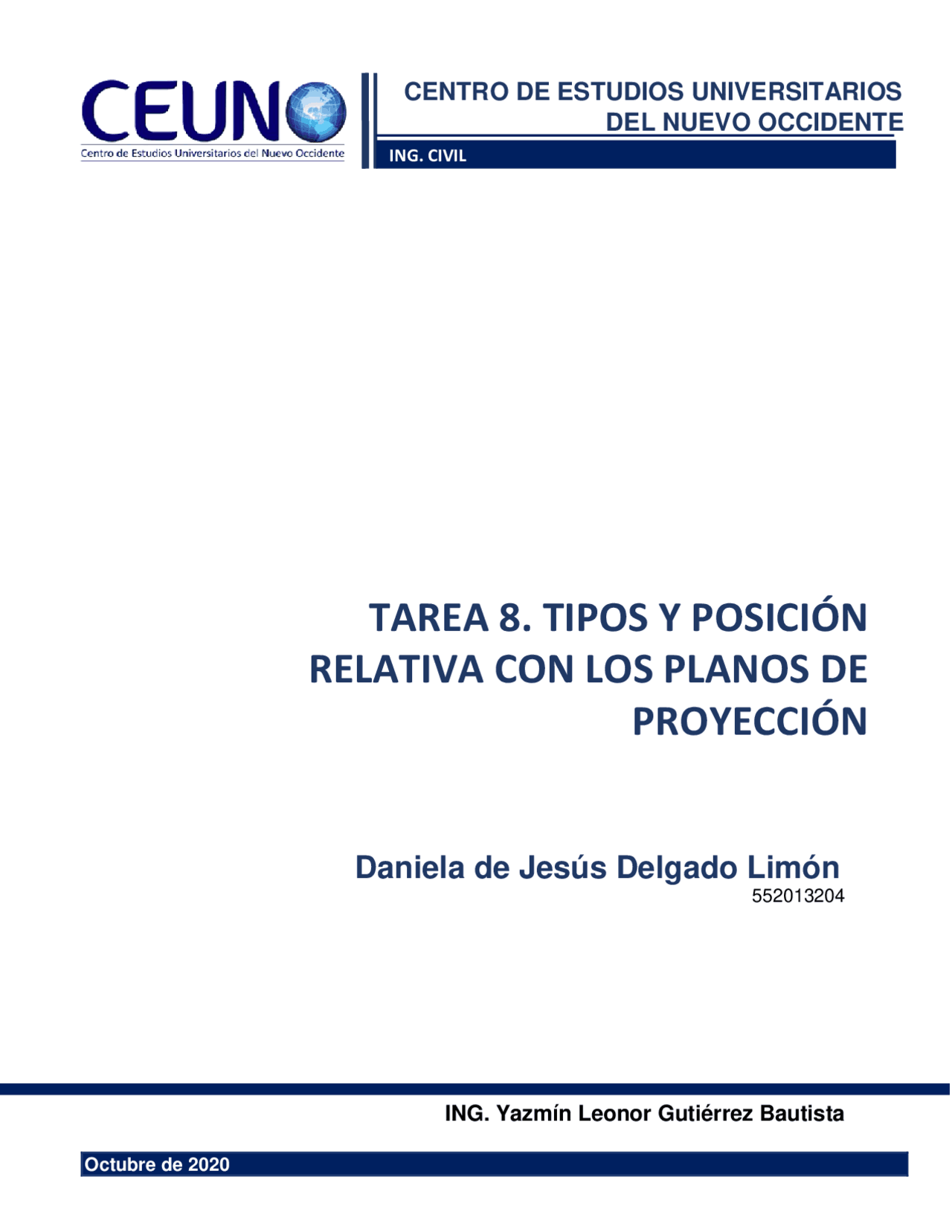

CENTRO DE ESTUDIOS UNIVERSITARIOS
DEL NUEVO OCCIDENTE
ING. CIVIL
TAREA 8. TIPOS Y POSICIÓN
RELATIVA CON LOS PLANOS DE
PROYECCIÓN
Daniela de Jesús Delgado Limón
ING. Yazmín Leonor Gutiérrez Bautista
Octubre de 2020
ANÁLISIS DEL PLANO
Concepto
Es un lugar geométrico originado por una línea en movimiento. Tiene una extensión indefinida a menos que se indique otra cosa. Pueden ser:
Limitados (Polígonos, círculos, otros.)
Ilimitados (Carece de contornos definidos y se extienden al infinito) Está definido si se conoce cualquiera de sus elementos (puntos; rectas; o sus trazas)
Tipos de planos:
Plano oblicuo: Tiene una posición accidental con respecto a los planos de proyección.
Plano paralelo a la LT: Es perpendicular a la PPF. Sus trazas son paralelas a la LT.
Plano horizontal: Es paralelo al PPH. Es perpendicular a los PPV y PPF
Plano frontal: Es paralelo al PPV. Es perpendicular a los PPH y PPF
Plano de canto: También es llamado "Proyectante vertical". Es perpendicular al PPV. Es oblicuo a los PPH y PPF
Plano vertical: También llamado "Proyectante Horizontal". Es perpendicular al PPH. Es oblicua hacia los PPV y PPF
Plano de perfil: Es perpendicular al PPF y a la PPV.
Plano 1er. Bisector y 2do Bisector: Sus trazas se encuentran en la LT
Posiciones relativas
espaciales
Concepto
Son las situaciones creadas en la interacción de diferentes elementos geométricos en el espacio tales como: Rectas, Rectas y planos, Planos y rectas, Planos
Situaciones características creadas en relación a las posiciones
Paralelismo
Es cuando dos rectas, una recta y un plano, un plano y una recta, o dos planos; al prolongarse jamás se interceptan. No tienen un punto en común en sus prolongaciones. La distancia entre ambas es una constante
Perpendicularidad
Es cuando dos rectas, una recta y un plano de proyección, un plano de proyección y una recta, o dos planos; se intersectan y a su vez forman un ángulo recto (90°), y al mismo tiempo es paralelo al otro plano de proyección (cuando se trata de perpendicularidad entre un plano y una recta)
Intersección
Es cuando dos rectas, una recta y un plano, un plano y una recta, o dos planos; convergen en el espacio, siendo la cualidad principal la de contener uno o más puntos en común.
ING. CIVIL
