CALICATA
05
CALICATA
06
CALICATA
07
CALICATA
08
CAMINO DE HERRADURA
LOTES
MANZANAS
POSTES
LEYENDA
R
RESERVORIO
VEREDAS
CUNETAS Y CANALETAS
ESTRUCTURAS
PAVIMENTO DE MAMPOSTERIA
VIVIENDA HABITADA
LOCAL COMUNAL-ESTATAL -SOCIAL

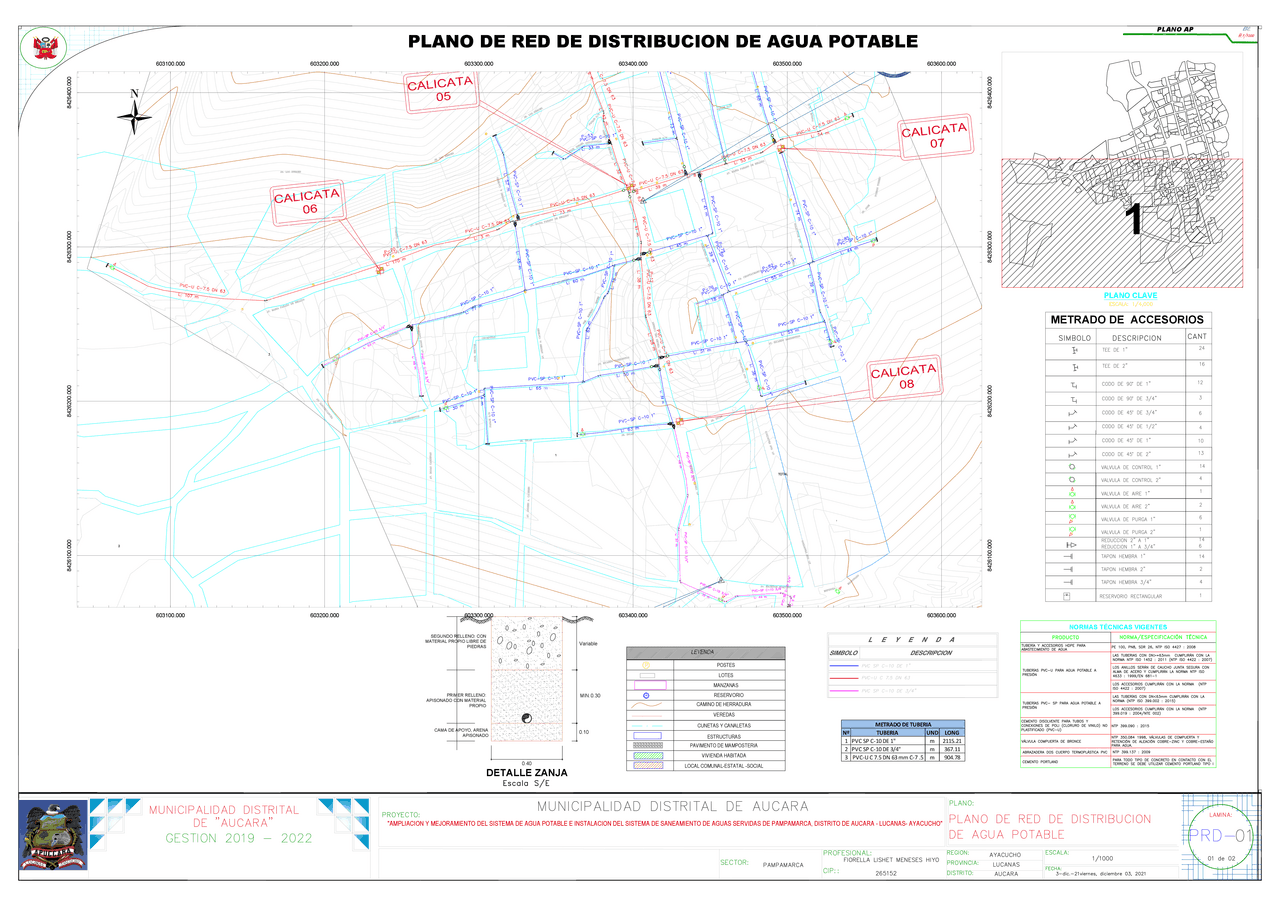

PLANO DE RED DE DISTRIBUCION DE AGUA POTABLE
PLANO AP
ESC.
H:1/1000
"AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE E INSTALACION DEL SISTEMA DE SANEAMIENTO DE AGUAS SERVIDAS DE PAMPAMARCA, DISTRITO DE AUCARA - LUCANAS- AYACUCHO"
PLANO CLAVE
1
NORMAS TÉCNICAS VIGENTES
METRADO DE ACCESORIOS
N
SIMBOLO
L E Y E N D A
DESCRIPCION
0.10
0.40
DETALLE ZANJA
MIN.0.30
CAMA DE APOYO, ARENA
APISONADO
PRIMER RELLENO:
APISONADO CON MATERIAL
PROPIO
SEGUNDO RELLENO: CON
MATERIAL PROPIO LIBRE DE
PIEDRAS Variable
603100.000 603200.000 603300.000 603400.000 603500.000 603600.000
603100.000 603200.000 603300.000 603400.000 603500.000 603600.000
8426100.000 8426200.000 8426300.000 8426400.000
8426100.000 8426200.000 8426300.000 8426400.000
