S A L A
D O R M I T O R I O
M A S T E R
W A L K I N G
C L O S E T
B A Ñ O
M A S T E R
D O R M I T O R I O
2
D O R M I T O R I O
3
D O R M I T O R I O
4
COCINA
S.H
S.H
ISLA
COMEDOR
S.H
S.H
0,2
0,2
4,15
2,450,60,450,60,60,60,60,6
1,15
111
8,650,24,30,21,3
4,3
3,6
1,25
3,7
1
3,8
18,6
0,9
4,8
3
2
CUARTO DE
LAVADO
CUARTO
DE
MAQUINA
1,2
0,3 0,3 0,3 0,3
0,5
0,5
0.90
2.10
0.90
2.10
ALBERCA
JACUZZI
7,8
3,9
5,10
1,2
5,18
0,50
3,60
CUARTO
DE AIRES
AC.
RASANTE 1
RASANTE 2
GARAJE
GARAGE
MOTO
Tronco semiseco
descortezado y curado
Tronco semiseco
descortezado y curado
Banqueta de hormigón
Árbol semiseco
descortezado y curado
Rocas naturales
decorativas
1,6 4,265,65
Ver detalle de diseño de
rasantes B1
4,4
2
0,15
0,7
0,7
0,15
TAPA METÁLICA
DE ACCESO
SALIDA A POZO SÉPTICO
0.70
2.10
POZO SÉPTICO
Ver detalle de diseño de
rasantes B1
Ver detalle de pozo
séptico E1
0,2 10,2
0,4 0,7
0,35
0,35
0,5 0,5 0,4
4
4,25
0,6 0,6 0,6 0,6 0,6
27
4,7 12 8,6 3
CORREDOR PEATONAL
(DESCIENDE)
CORREDOR PEATONAL
(DESCIENDE)
CORREDOR PEATONAL
(DESCIENDE)
0,2
0,25 1,5
2,4
3,95
0,5 0,5
1,8
17,15
5,8
8,65
±0.00
±0.00
±0.00
±0.00
-0.36
-0.72
-1.08
-2.73
-0.36
-0.72
-1.08
-0.21

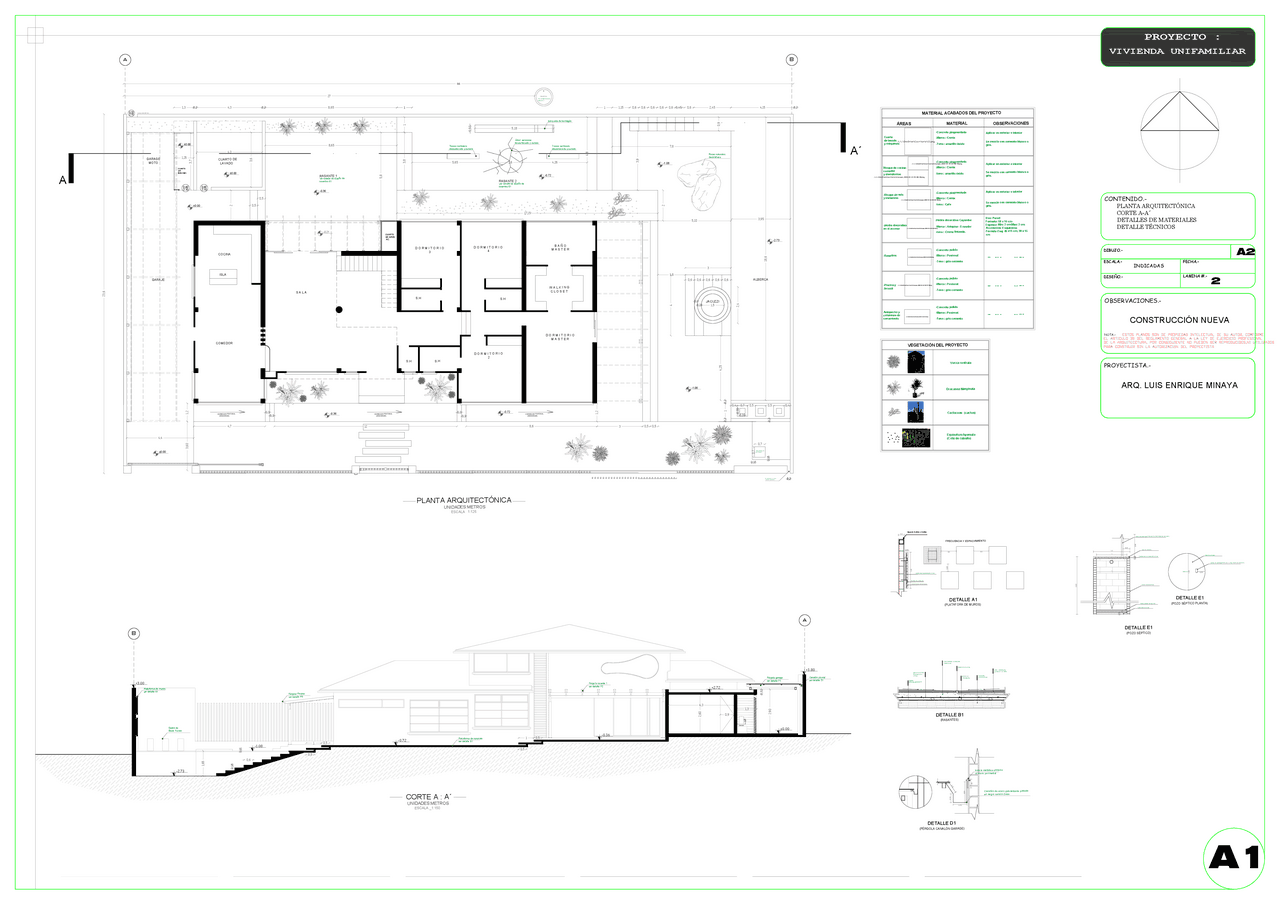

PLANTA ARQUITECTÓNICA
UNIDADES:METROS
ESCALA _1:125
A
A´
a B
23,6
No se tocan los muros,
respetar separación
44
0,2
±0.00
-0.36
-0.72
-1.08
-2.73
Canalón pluvial
ver detalle D1
Pérgola garage
ver detalle P1
Plataforma de concreto
ver detalle B1
0,11
1,65
+2.72
+3.80
+3.00
2,60
0,9
1,3
0,32
4,3
2.90
0,5
1
0,5
0,5
1
0,5
0,18
0,6
Dados de
Block Pomez
Plataforma de muros
ver detalle A1
CORTE A : A´
UNIDADES:METROS
ESCALA _1:150
B
a
Pérgola rasante 1
ver detalle P2
Pérgola Piscina
ver detalle P3
Yucca rostrata
VEGETACIÓN DEL PROYECTO
Dracaena Marginata
Cactaceae (cactus)
Equisetum hyemale
(Cola de caballo)
MATERIAL ACABADOS DEL PROYECTO
ÁREAS
MATERIAL
OBSERVACIONES
Cuarto
de lavado
y máquinas
-Concreto pingmentado
Se mezcla con cemento blanco o
gris.
-Marca : Cemix
-Tono : amarillo óxido
Bloque de cocina-
comedor
y dormitorios
-Concreto pingmentado
Se mezcla con cemento blanco o
gris.
-Marca : Cemix
-tono : amarillo óxido
-Bloque de sala
y mesanine
-piedra decorativa
en el acceso
-Concreto pingmentado
Se mezcla con cemento blanco o
gris.
-Marca : Cemix
-tono : Cafe
Piedra decorativa Cayambe
Uso: Pared
Formato: 50 x 15 cm
Espesor: Min: 2 cm Max: 3 cm
Accesorios: Esquineros
Formato Esq: 40 x15 cm, 30 x 15
cm
-Marca : Artepiso - Ecuador
-tono : Crema Veteada.
-Rasantes
-Concreto pulido
-Marca : Poxicoat
-Tono : gris cemento
-Piscina y
Jacuzzi
-Concreto pulido
-Marca : Poxicoat
-Tono : gris cemento
Aplicar en exterior e interior
Aplicar en exterior e interior
Aplicar en exterior e interior
""
" " " " " "" "
""
" " " " " "" "
Antepecho y
columnas de
cerramiento
-Concreto pulido
-Marca : Poxicoat
-Tono : gris cemento
""
" " " " " "" "
TERRENO
COMPACTADO
CONTRAPISO HORMIGON
HIDRÓFUGO
MALLA ELECTRO-
SOLDADA Ø10
(c10cm)
PISO- CONCRETO
AFINADO f'c 21 MPa
DADOS DE
HORMIGÓN
SUMIDERO PLUVIAL
3%
LÁMINA
IMPERMEABILIZANTE
3%
DETALLE B1
(RASANTES)
0.15
0.12
0.15
0.25
.08
solera metálica anclada
al muro perimetral
DETALLE D1
(PÉRGOLA CANALÓN GARAGE)
Canalón de acero galvanizado pintado
en negro carbón 2mm
2,50
0,07 2,00
DETALLE E1
(POZO SÉPTICO)
Capa subbase de ripio 3/4
Capa base de arena
0,1
0,05
Ladrillo artesanal 8cm
1
Parrilla electrosoldada Ø6 c/12cm
tapa de concreto
Tubería de desfogue PVC de 3" ( 2 METROS DE ALTURA )
1,2
1
0,25
1,20
0,25
tapa de concreto
Tubería de desfogue PVC de 3" ( 2 METROS DE ALTURA )
Díametro
DETALLE E1
(POZO SÉPTICO PLANTA)
0,2
Viga de 0.20m x 0.20m
DETALLE A1
(PLATAFORA DE MUROS)
0,07
1,20
0,05
FRECUENCIA Y ESPACIAMIENTO
0,5 0,5
0,25
Parrilla electrosoldada Ø6 c/12cm
Barrilla de anclaje Ø6
recubrimiento de hormigón
ESCALA.-
DISEÑO.-
A
NOTA.-
INDICADAS
2
A2
CONSTRUCCIÓN NUEVA
OBSERVACIONES.-
CONTENIDO.-
DIBUJO.-
FECHA.-
LAMINA #.-
A1
PROYECTO :
PLANTA ARQUITECTÓNICA
CORTE A-A´
DETALLES DE MATERIALES
DETALLE TÉCNICOS
VIVIENDA UNIFAMILIAR
ARQ. LUIS ENRIQUE MINAYA
PROYECTISTA.-
