En este documento se explica el proceso de construcción de poligonos estrellados regulares de 3, 4, 5, 6 y 8 lados, con énfasis en el dibujo de un pentágono regular, una estrella de 5 puntas, una estrella de 6 puntas y una estrella de 8 puntas. Se detalla el uso de diferentes herramientas y pasos para obtener estas figuras geométricas.
Tipo: Ejercicios
1 / 12
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

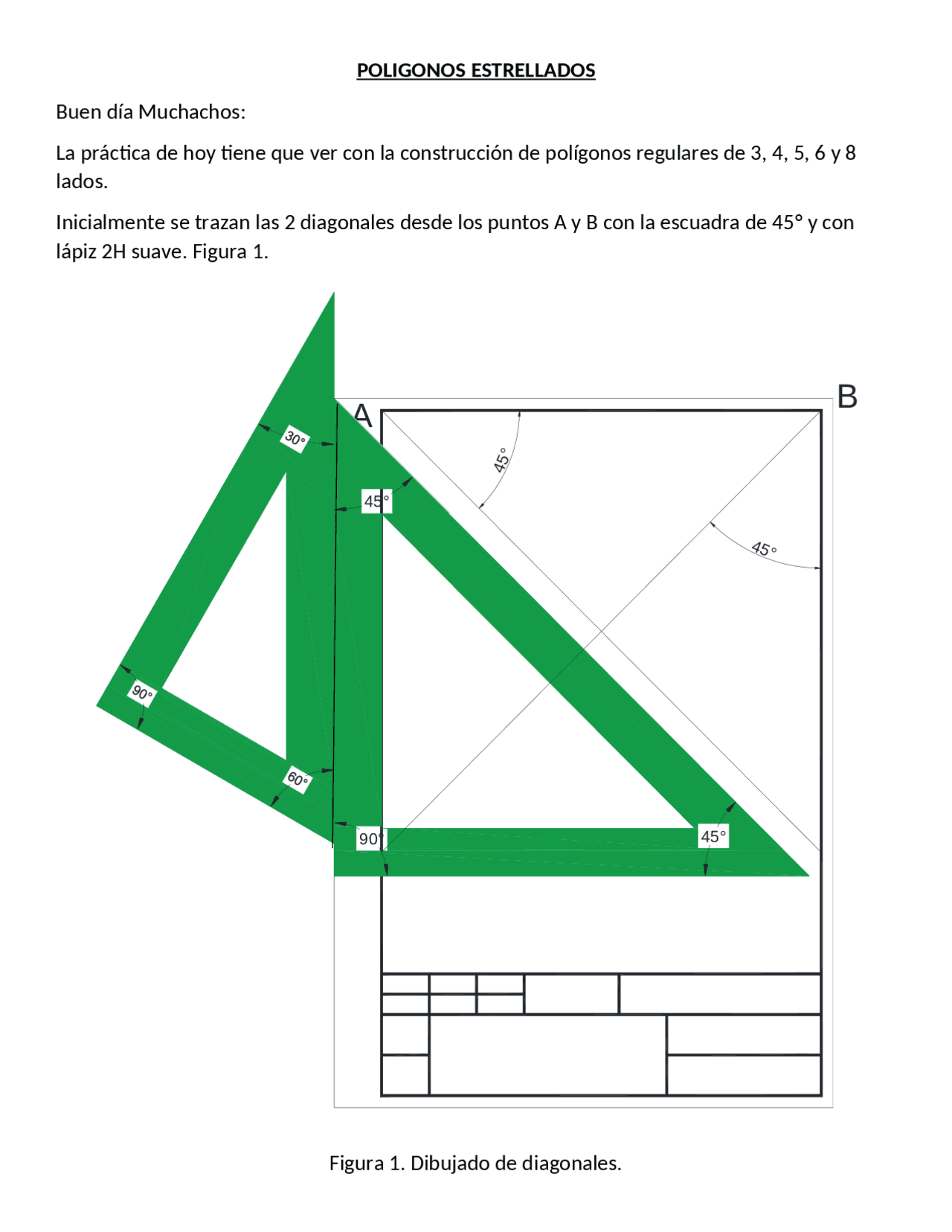

Buen día Muchachos: La práctica de hoy tiene que ver con la construcción de polígonos regulares de 3, 4, 5, 6 y 8 lados. Inicialmente se trazan las 2 diagonales desde los puntos A y B con la escuadra de 45° y con lápiz 2H suave. Figura 1.
45° 90° 45°
45° 45° Figura 1. Dibujado de diagonales.
Luego se traza la línea horizontal con lápiz HB que une los extremos inferiores de las diagonales. Figura 2.
45° 90° 45°
45° 45° Figura 2. Línea que une los extremos inferiores de las diagonales. Posteriormente se procede a dibujar una línea horizontal y una vertical que pasan por la intersección de las diagonales y que son perpendiculares entre sí con lápiz HB fuerte. Figura 3.
45°
Figura 4. Diagonales dentro de los cuadrados generados. Se dibujan líneas verticales y horizontales con lápiz 2H suave que pasan por las intersecciones de las diagonales de los 4 cuadrados generados. Figura 5.
45°
Figura 5. Líneas verticales y horizontales que pasan por la intersección de las diagonales de los cuadrados generados.
R57,
Se hace centro en E y con la misma abertura 1E se traza el arco que corta la circunferencia en G y haciendo centro en F y con la misma abertura 1E se traza el arco FH. O 2 3 4 R46, A C B D R52, E F G (^) H R57,94 R57, Los puntos 1EGHF son los vértices del pentágono regular.
En el tercer cuadrado se dibuja la estrella de ocho puntas con la escuadra de 45°.
45° 45° Y en el cuarto cuadrado se dibuja la estrella de 6 puntas con la escuadra de 30°X60°.
