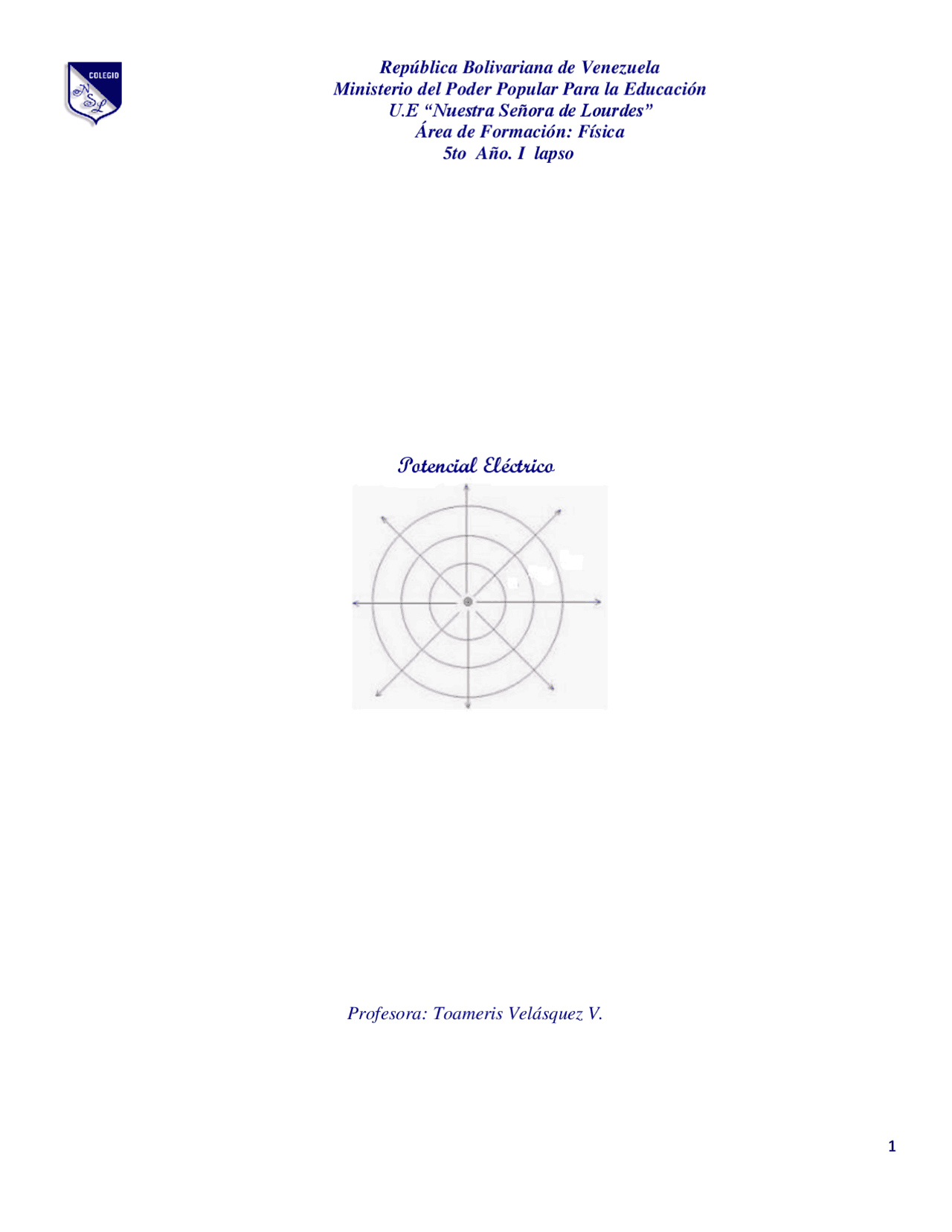

República Bolivariana de Venezuela Ministerio del Poder Popular Para la Educación U.E “Nuestra Señora de Lourdes” Área de Formación: Física 5to Año. I lapso
Potencial Eléctrico
Profesora: Toameris Velásquez V.
U.E. “Nuestra Señora de Lourdes”
Unidad de aprendizaje 3. Potencial Eléctrico. FÍSICA. 5to Año. I Lapso
Se llama potencial en un punto de un campo eléctrico, al trabajo necesario realizado contra las fuerzas eléctricas para transportar la unidad de carga positiva desde fuera del campo hasta dicho punto.
𝑉 =
El potencial eléctrico es una magnitud escalar y su valor dependerá de la posición del punto considerado. El tomará valores positivos y negativos.
Unidad de potencial eléctrico
𝐶𝑜𝑢𝑙𝑜𝑚𝑏 =^
Diferencia de potencial entre dos puntos Se llama diferencia de potencial entre dos puntos A y B de un campo eléctrico, al trabajo por unidad de carga que tiene que realizar un agente externo para llevar la unidad de carga positiva desde A hasta B sin que cambie la energía cinética. La diferencia de potencial es llamada también tensión.
𝑉𝐵 − 𝑉𝐴 =
Potencial eléctrico debido a una carga puntual La ecuación de potencial eléctrico, debido a una carga puntual “q”, situada a una distancia “r” de un punto, se puede calcular mediante la ecuación:
Al hacer uso de esta ecuación es necesario tener presente el signo de las cargas: Si el signo de la carga es positivo, el potencial en el punto será positivo. Si el signo de la carga es negativo, el potencial en el punto será negativo.
Potencial eléctrico creado por varias cargas puntuales V= V 1 +V 2 +V 3
V: es el potencial eléctrico en el punto considerado. Se expresa en la unidad de voltio (V), W: es el trabajo realizado o energía potencia eléctrica. Se expresa en la unidad de Joule (J), q 0 = es la carga transportada. Se expresa en la unidad de Coulomb (C).
Un voltio es el potencial que existe en un punto de un campo eléctrico, en el que al colocar una carga de un Coulomb adquiere una energía potencial de un Joule.
𝑊𝐴𝐵 : es el trabajo eléctrico llamado también energía potencial.
El potencial es positivo si la carga es positiva. El potencial es negativo si la carga es negativa.
𝑞𝑎
𝑟 =^
9 𝑥 109
𝑁𝑚^2 𝐶 (^) ∗ 6 𝑥 10 −^6 𝐶
0 , 0848 𝑚 =^ 6,367X
5 V
𝑞𝑏
𝑟 =^
9 𝑥 109
𝑁𝑚^2 𝐶 (^) ∗(− 5 𝑥 10 −^6 𝐶)
0 , 0848 𝑚 =^ -^ 5,306X
5 V
𝑞𝑐
𝑟 =^
9 𝑥 109
𝑁𝑚^2 𝐶 (^) ∗ 8 𝑥 10 −^6 𝐶
0 , 0848 𝑚 =^ 8,4905X
5 V
𝑞𝑑
𝑟 =^
9 𝑥 109
𝑁𝑚^2 𝐶 (^) ∗(− 25 𝑥 10 −^6 𝐶)
0 , 0848 𝑚 =^ -^2 ,653X
6 V
V= VA+VB+VC +Vd
V=6,367X10^5 V+ (- 5,306X10^5 V) + 8,4905X10^5 V + (- 2,653X10^6 V)
V= - 1,697X10^6 V
Actividades 3
Se tienen dos carga eléctricas ubicadas sobre la misma recta, q1=6X10-6C y q2= -6X10-6C, separadas 12cm como se muestra en la figura. Calcular: a) El potencial en A. 6,75X10^5 V b) El potencial en B. -1,0125X10^6 V
Dos cargas eléctricas, q1=16X10-6C y q2= -8X10-6C, están en el vacío separadas por una distancia de 10cm. Calcular en que punto de la recta que las une el potencial eléctrico es nulo. 0,066m
En el cuadrado, cuyas diagonales miden 6cm, se muestran tres cargas eléctricas cuyos valores son qc=16X10-6C, qd= -8X10-6C y qe=16X10-6C. Calcular: a) El potencial en A. 0v b) El potencial en B. 3113,02 V
En la figura se tiene que q1=8X10-9C y q2= -3X10-9C. Calcular: a) El potencial en D. 1800V b) El potencial en C. 1725V
