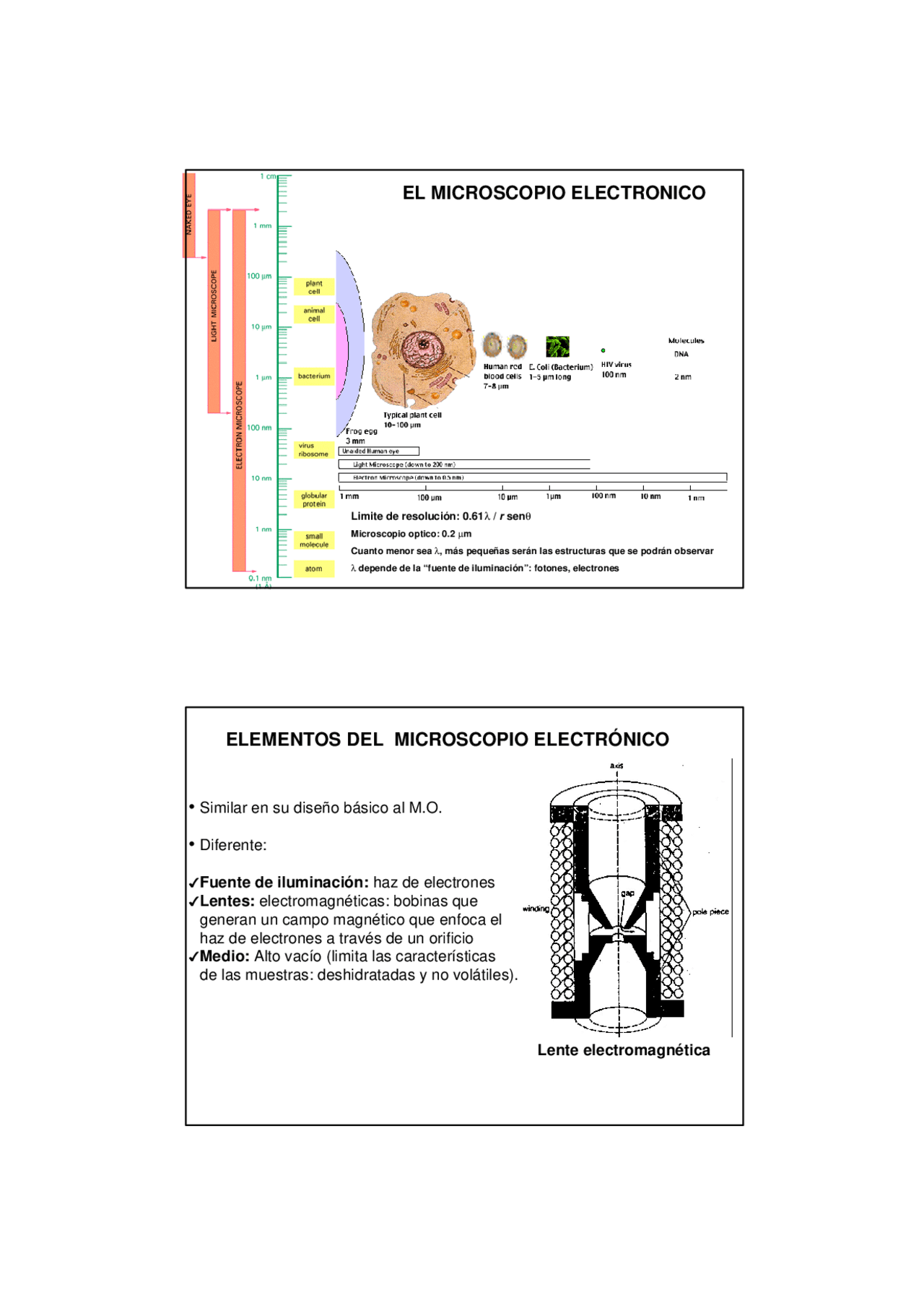

EL MICROSCOPIO ELECTRONICO
Limite de resolución: 0.61λ / r senθ
Microscopio optico: 0.2 µm
Cuanto menor sea λ, más pequeñas serán las estructuras que se podrán observar
λ depende de la “fuente de iluminación”: fotones, electrones
ELEMENTOS DEL MICROSCOPIO ELECTRÓNICO
Similar en su diseño básico al M.O.
Diferente:
4Fuente de iluminación: haz de electrones
4Lentes: electromagnéticas: bobinas que
generan un campo magnético que enfoca el
haz de electrones a través de un orificio
4Medio: Alto vacío (limita las características
de las muestras: deshidratadas y no volátiles).
Lente electromagnética
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Microscopio Electrónico: Tipos, Funcionamiento y Preparación de Muestras y más Apuntes en PDF de Citología e Histología Vegetal y Animal solo en Docsity!

EL MICROSCOPIO ELECTRONICO

Limite de resolución: 0.61 λ / r sen θ Microscopio optico: 0.2 μ m Cuanto menor sea λ , más pequeñas serán las estructuras que se podrán observar λ depende de la “fuente de iluminación”: fotones, electrones

ELEMENTOS DEL MICROSCOPIO ELECTRÓNICO

  • Similar en su diseño básico al M.O.
  • Diferente:

4 Fuente de iluminación: haz de electrones

4 Lentes: electromagnéticas: bobinas que

generan un campo magnético que enfoca el

haz de electrones a través de un orificio

4 Medio: Alto vacío (limita las características

de las muestras: deshidratadas y no volátiles).

Lente electromagnética

MICROSCOPIO ELECTRONICO DE TRANSMISION

  • Los electrones atraviesan la muestra: muy delgada
  • Cañón de electrones: Filamento de tungsteno y ánodo. Calentamiento del filamento por corriente eléctrica: liberación de electrones de su superficie, los cuales son atraídos por el ánodo (+) y acelerados. En función de la diferencia de potencial entre el filamento y el ánodo λ= 0.005-0.003 nm
  • Lentes condensadoras (condensador): Enfocan el haz de electrones sobre la muestra
  • Lente objetivo (objetivo), lente intermedia y lente proyectora (ocular):
    • Aumentan la imagen (1.000-300.000 X)
    • Enfocan el haz de electrones sobre pantalla recubierta de cristales de fósforo que al ser bombardeados por el haz de electrones emiten luz visible)

MICROSCOPIO ELECTRONICO DE TRANSMISION

Convencional: 0.1 MV

Alto voltaje: 3 MV

MICROSCOPIO ELECTRONICO DE BARRIDO (Scanning) MES

• Útil para examinar la superficie de pequeños

organismos, células y orgánulos.

• Comparte algunas características con el MET

(cañón de electrones, lentes magnéticas).

• Sin embargo, su modo de funcionamiento es

muy diferente: El haz de electrones no atraviesa la muestra.

• En el MES un cañón produce un haz de

electrones que, mediante lentes condensadoras, es enfocado sobre un punto de la superficie de la muestra.

• Mediante deflectores (placas cargadas que

atraen o repelen el haz de electrones) se desplaza el haz de electrones haciendo barridos de la superficie de la muestra.

• Los electrones al impactar excitan las

moléculas de la muestra, desprendiéndose electrones secundarios que son detectados para formar una imagen de la superficie en un tubo de TV.

• También se trabaja en vacío.

PREPARACIÓN DE MUESTRAS PARA

MICROSCOPIA ELECTRÓNICA DE TRANSMISIÓN

• Requerimientos de las muestras:

4 finas

4 deshidratadas

4 no volátiles

• Tipos de muestras/preparaciones más frecuentes:

4 Cortes ultrafinos: análisis de la ultraestructura celular

4 Criofractura: estudio de partículas intramembranosas

4 Sombreado metálico y contraste negativo: estudio en ME de

proteínas, virus, etc.

CORTES ULTRAFINOS: Fijación: Se han de usar fijadores No coagulantes.

ALDEHIDOS: Buenos fijadores de proteínas (cross-linking). Fijadores primarios

* Formaldehido: gas. (1 grupo aldehido reactivo). Penetración rápida. Fijación lenta.

Formol (solución acuosa 37-40% en peso del gas en agua)

Paraformaldehido (polímero sólido).

* Glutaraldehido: 2 grupos aldehido reactivos.

Buena conservación ultraestructural. Endurece mucho.

Penetración lenta. Fijación rápida

* Mezclas tipo"Karnowsky": Paraformaldehido + Glutaraldehido en PB 0.1M

Concentraciones variables de GA y PFA:
1%GA+1%PFA 0.5%GA+2.5%PFA 0.1%GA+4%PFA
Necesidad de fijar los lípidos:

TETRAOXIDO DE OSMIO: Fija los lípidos y someramente las proteínas.

  • Oxidación de dobles enlaces de los lípidos.
  • Penetración pobre (0.5-1.0 nun). Fijación rápida.
  • Empleado como fijador secundario (postfijación) tras fijación inicial con aldehidos.
  • Además, el Os es un metal pesado que da contraste a las estructuras a las que se une (membranas).

CORTES ULTRAFINOS: Inclusión

  • Propiedades de Secciones para ME:

Muy finas

Deshidratadas

Estables bajo el haz de electrones

  • Inclusión en RESINAS EPOXY:

4 resinas monoméricas fluidas

4 se infiltran en los tejidos a temperatura ambiente

4 polimerizan con calor dando un bloque duro

Deshidratacion: Etanol o acetona: 30% 50% 70% 90º 100%

Baño intermediario: Óxido de Propileno

Infiltración con resina

Polimerización en estufa 60ºC

CORTES ULTRAFINOS: Montaje en rejillas

Rejilla de
mesh
Rejilla de ojal
(formvar)

CRIOFRACTURA

  1. Congelación de la muestra con nitrógeno líquido.
  2. Fractura. Se produce por las zonas de menor resistencia. Si hay membranas, se fracturan por el centro hidrofóbico de la bicapa lipídica.
    1. Metalización de la superficie de fractura con platino vaporizado. Se realiza con un cierto ángulo.
    2. Recubrimiento con una fina película de carbón.
    3. Eliminación de la muestra. Queda el molde o réplica de la muestra.
    4. Análisis de la muestra con el microscopio electrónico de transmisión.
