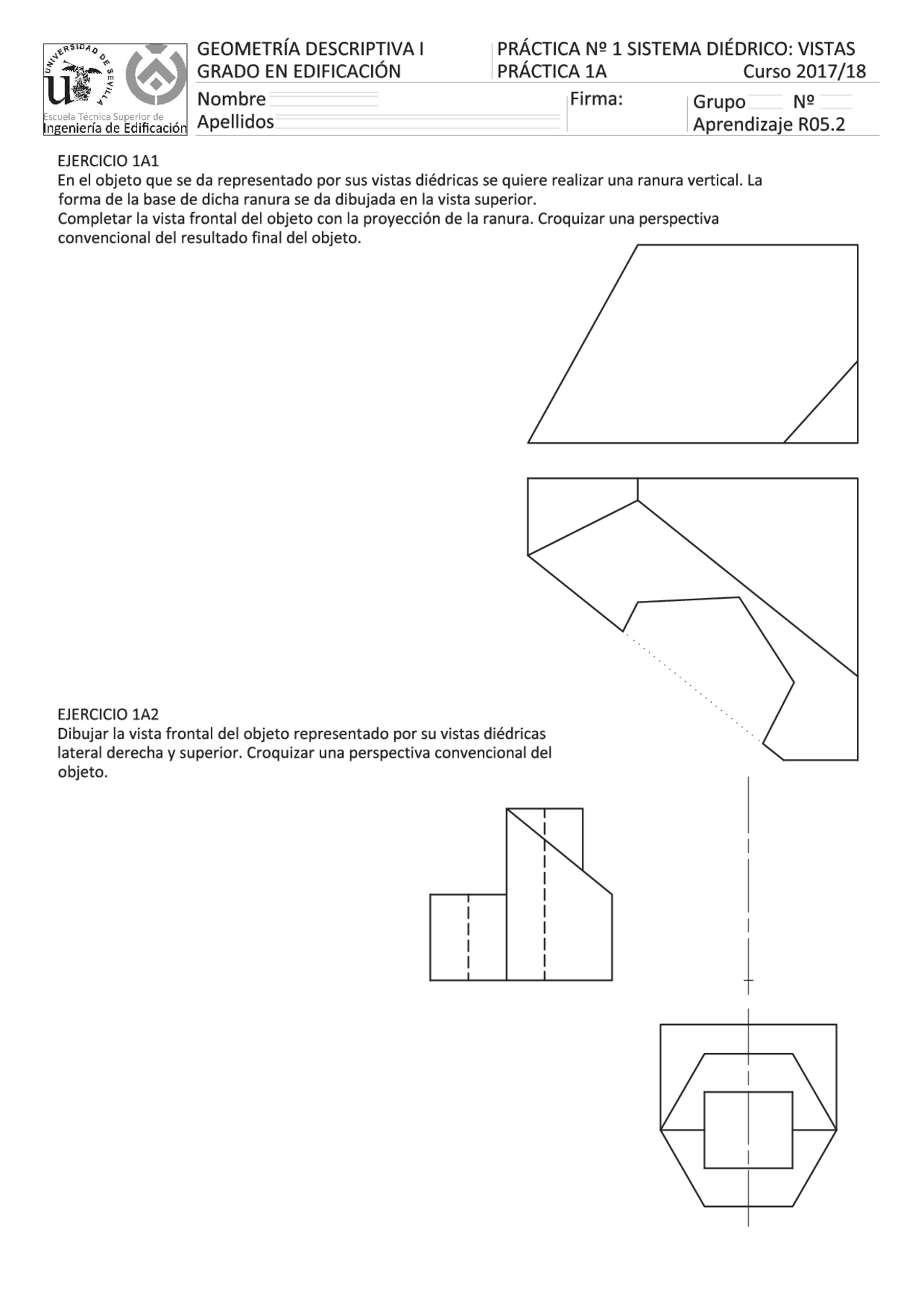

GEOMETRÍA DESCRIPTIVA | PRÁCTICA N?2 1 SISTEMA DIÉDRICO: VISTAS GRADO EN EDIFICACIÓN PRÁCTICA 1A Curso 2017/18 Nombre Firma: Grupo N2 Apellidos Aprendizaje RO5.2 EJERCICIO 141 En el objeto que se da representado por sus vistas diédricas se quiere realizar una ranura vertical. La forma de la base de dicha ranura se da dibujada en la vista superior. Completar la vista frontal del objeto con la proyección de la ranura. Croquizar una perspectiva convencional del resultado final del objeto. EJERCICIO 1A2 Dibujar la vista frontal del objeto representado por su vistas diédricas lateral derecha y superior. Croquizar una perspectiva convencional del objeto. GEOMETRÍA DESCRIPTIVA | PRÁCTICA N?2 1 SISTEMA DIÉDRICO: VISTAS GRADO EN EDIFICACIÓN PRÁCTICA 1A Curso 2017/18 Nombre Firma: Grupo N2 Apellidos Aprendizaje RO5.2 EJERCICIO 143 En el objeto representado por sus vistas diédricas superior y frontal se tiene que hacer un taladro cilíndrico vertical cuya base inferior se da dibujada. Completar la vista superior representando la proyección del hueco cilíndrico. Dibujar también la vista lateral derecha. GEOMETRÍA DESCRIPTIVA | PRÁCTICA N2 1 SISTEMA DIÉDRICO: VISTAS GRADO EN EDIFICACIÓN PRÁCTICA 1B Curso 2017/18 Nombre Firma: Grupo N2 Apellidos Aprendizaje RO5.2 NM pl ñ > A | B | EJERCICIO 183 El dibujo adjunto es una representación diédrica simplificada, a escala 1/200, de un edificio. Para realizar la medición del revestimiento de sus fachadas se necesita conocer las verdaderas C magnitudes de las mismas. Por ello se pide la determinación de las superficies de los paramentos A, B y C. EJERCICIO 184 Se quiere montar un parasol de chapa que cumpla las siguientes condiciones: - La forma del mismo es la de un trapecio rectángulo con las medidas que se dan en el dibujo adjunto. - El vértice A se sitúa en el extremo superior del poste P1. - La arista AB se apoya en el extremo superior del poste P2. - La inclinación del parasol es de 602 con el suelo y el vértice C tiene la mayor cota y el menor alejamiento posible. - Dibujar las proyecciones diédricas del mismo. 2,00 VM parasol 1,50 Pz pr 4,00 Cotas en metros o P1=A ESCALA = 1:100.
