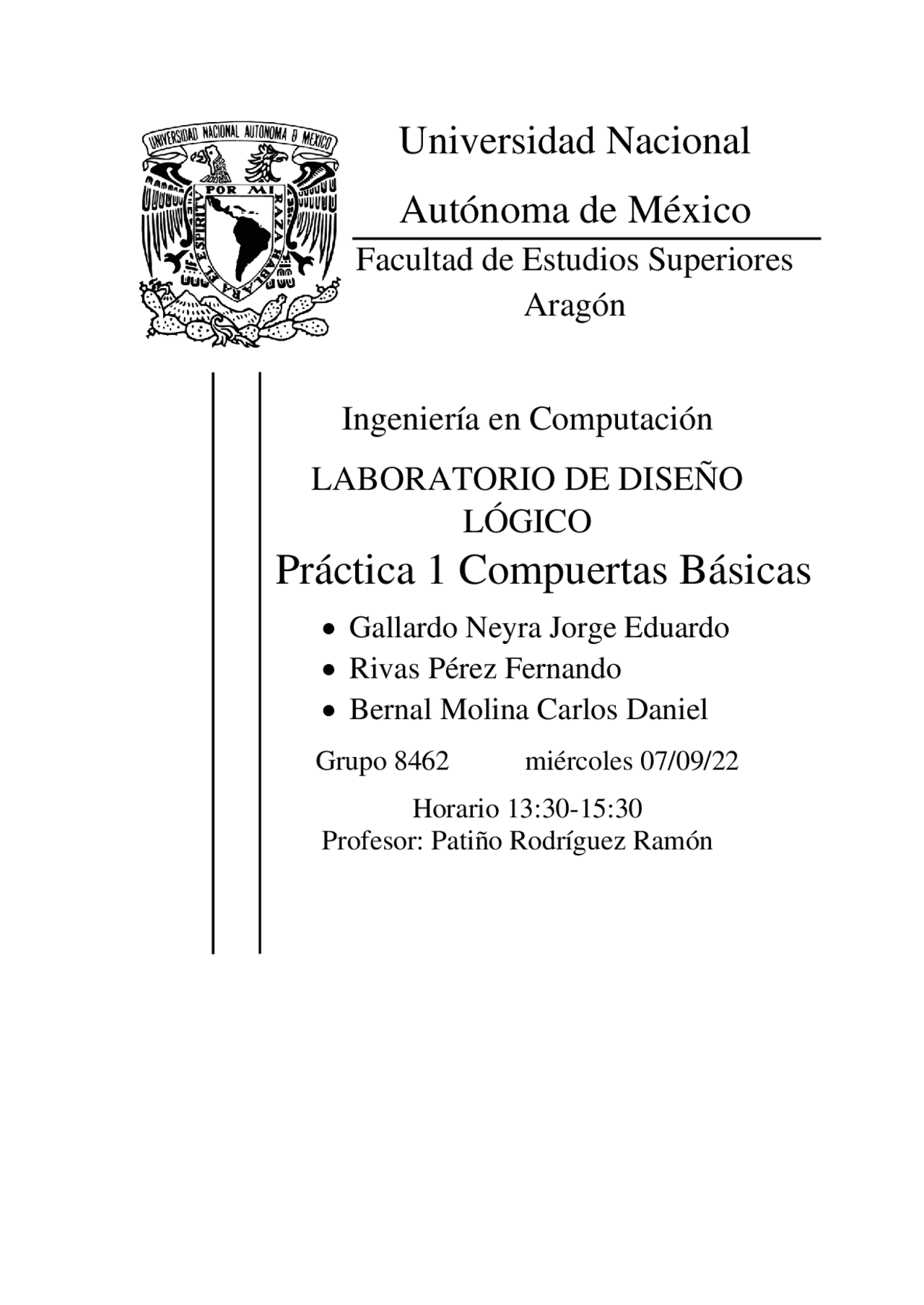

Práctica 1 - Compuertas Básicas Objetivo: Aplicar el uso de las compuertas básicas, usando circuitos integrados para comprender el funcionamiento de las operaciones lógicas. Aprender y aplicar los conceptos de las distintas compuertas lógicas básicas, con la utilización de circuitos integrados, de igual forma se aprenderá funcionamiento de las operaciones lógicas. Fotos + Explicacion
Tipo: Ejercicios
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Objetivo: Aplicar el uso de las compuertas básicas, usando circuitos integrados para comprender el funcionamiento de las operaciones lógicas. Aprender y aplicar los conceptos de las distintas compuertas lógicas básicas, con la utilización de circuitos integrados, de igual forma se aprenderá funcionamiento de las operaciones lógicas. Material y Equipo :
- Fuente de poder. - Caimanes. - Protoboard. - 2 Jumper macho-macho. - Alambre. - Circuitos integrados 7432, 7408, 7404 - 4 diodos emisores de luz (led), - 4 Resistencias 330 ohms a 1⁄2 watt - 3 Push bottom APRENDIZAJES ESPERADOS Saber conocer: Identifica las características técnicas de los circuitos integrados para las operaciones lógicas básicas. Saber Hacer: Uso de la protoboard. Uso del multímetro. Uso de la fuente de poder. Uso de simuladores. Saber Ser: Desarrollan habilidades analíticas, críticas, de responsabilidad, integridad y compromiso ético.
Compuerta OR Para esta compuerta sería casi idéntica que la anterior, pero en donde viendo nuestra tabla de verdad podremos notar al igual que las fotos que solo el led estará apagada una sola vez a diferencia de la compuerta AND, donde para esto se cambiara de posición uno de los cables de alimenta nuestra corriente y la led sería movida a otra patita, esto según la utilidad de esta compuerta. 0 - 0 0 - 1
Tablas de Verdad: OR A B S 0 0 0 0 1 1 1 0 1 1 1 1 AND A B S 0 0 0 0 1 0 1 0 0 1 1 1
Compuerta OR 0 - 0
A pesar de las complicaciones logramos entender de buena manera el funcionamiento de las compuertas tanto teórica como práctica. Bernal Molina: Esta práctica en lo personal me ayudó a entender el uso, funcionamiento y comportamientos de las diferentes compuertas, pese a que esta fue la primera práctica de esta materia y surgieron complicaciones a la hora de crear el circuito, por lo que a nivel personal debí investigar por mi cuenta. De igual manera una de las cosas en la que esta práctica me ayudó fue a entender las tablas de verdad de una mejor manera, así mismo como el significado de 0 y 1 y cómo estas influyen o tienen un significado a la hora de ensamblar el circuito.
