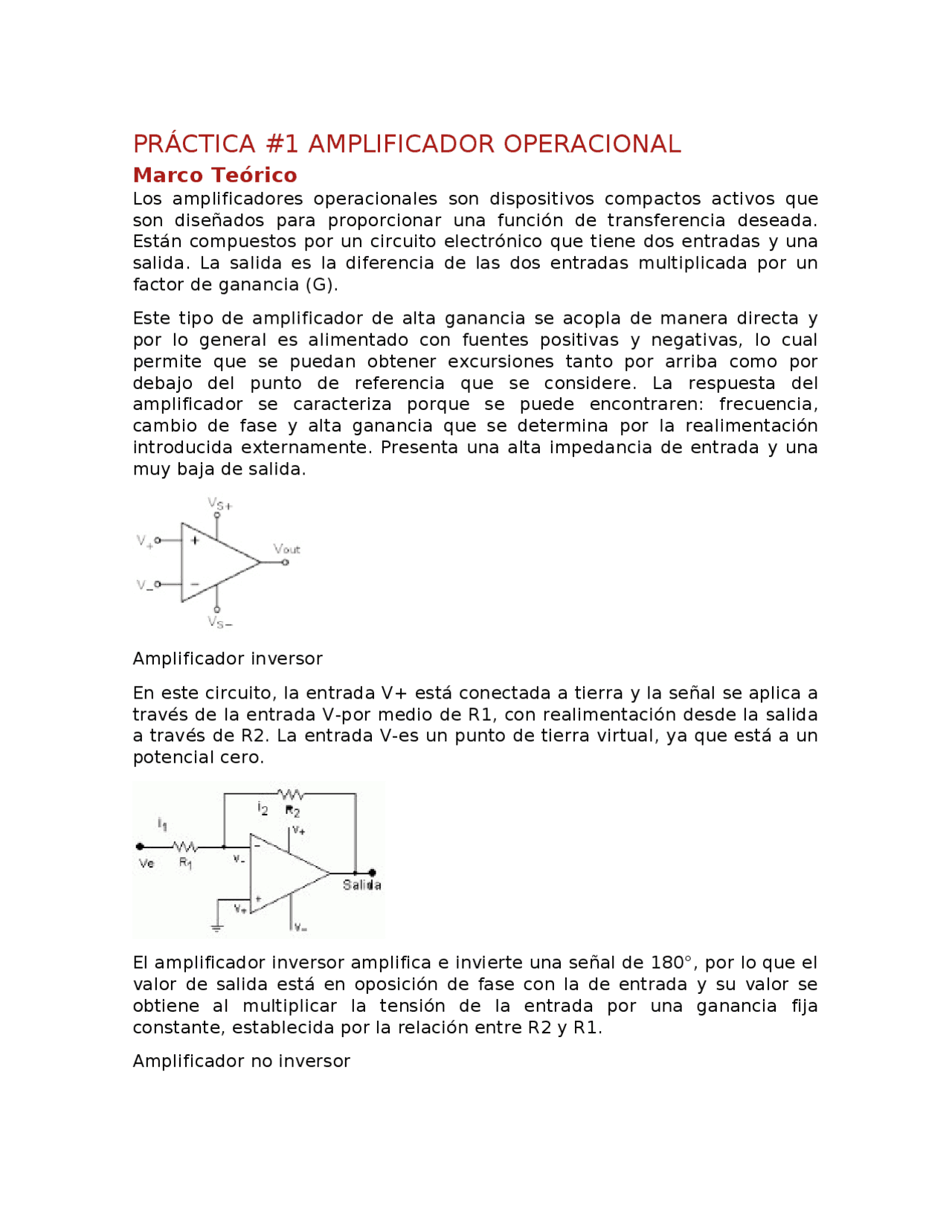

PRÁCTICA #1 AMPLIFICADOR OPERACIONAL
Marco Teórico
Los amplificadores operacionales son dispositivos compactos activos que
son diseñados para proporcionar una función de transferencia deseada.
Están compuestos por un circuito electrónico que tiene dos entradas y una
salida. La salida es la diferencia de las dos entradas multiplicada por un
factor de ganancia (G).
Este tipo de amplificador de alta ganancia se acopla de manera directa y
por lo general es alimentado con fuentes positivas y negativas, lo cual
permite que se puedan obtener excursiones tanto por arriba como por
debajo del punto de referencia que se considere. La respuesta del
amplificador se caracteriza porque se puede encontraren: frecuencia,
cambio de fase y alta ganancia que se determina por la realimentación
introducida externamente. Presenta una alta impedancia de entrada y una
muy baja de salida.
Amplificador inversor
En este circuito, la entrada V+ está conectada a tierra y la señal se aplica a
través de la entrada V-por medio de R1, con realimentación desde la salida
a través de R2. La entrada V-es un punto de tierra virtual, ya que está a un
potencial cero.
El amplificador inversor amplifica e invierte una señal de 180°, por lo que el
valor de salida es en oposición de fase con la de entrada y su valor se
obtiene al multiplicar la tensión de la entrada por una ganancia fija
constante, establecida por la relación entre R2 y R1.
Amplificador no inversor
