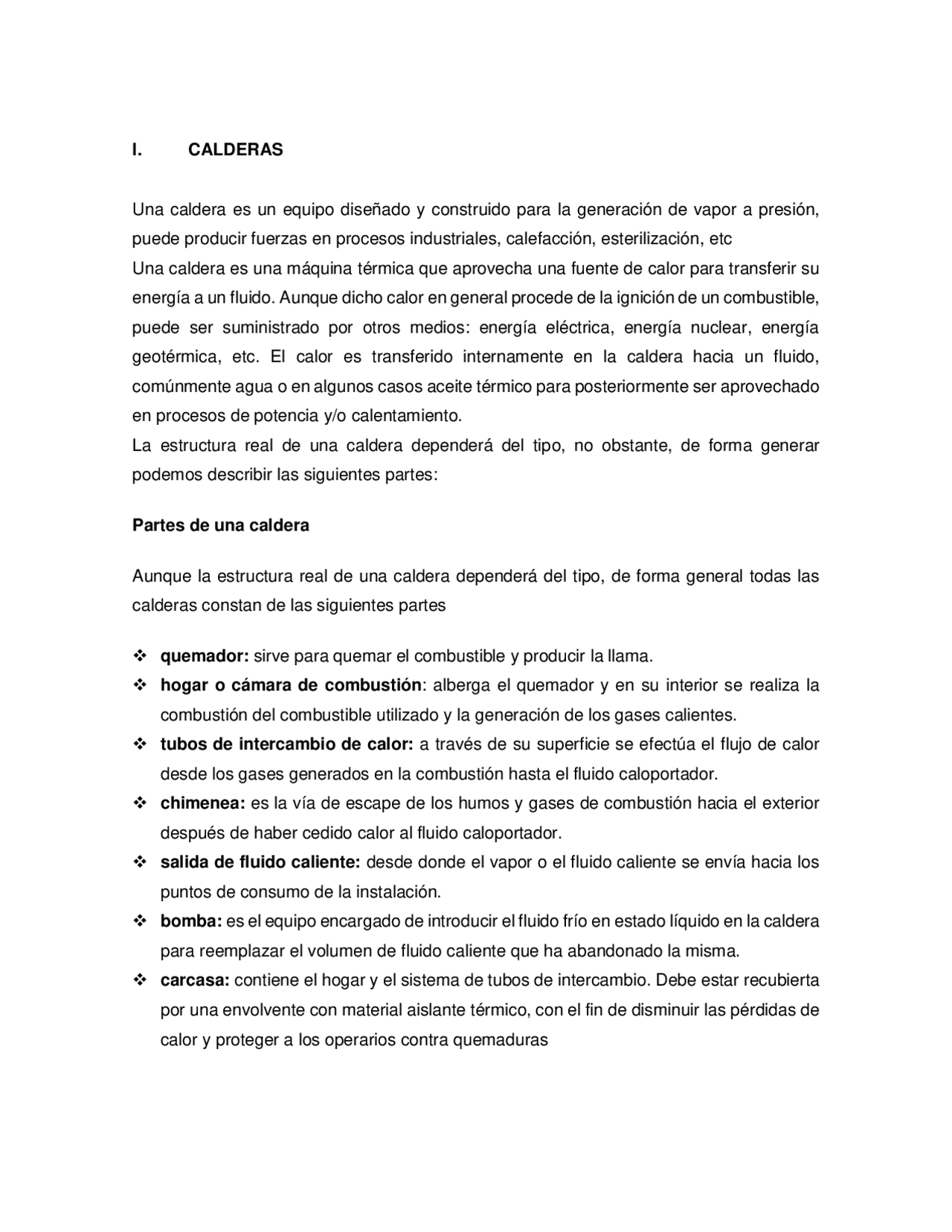

I. CALDERAS
Una caldera es un equipo diseñado y construido para la generación de vapor a presión,
puede producir fuerzas en procesos industriales, calefacción, esterilización, etc
Una caldera es una máquina térmica que aprovecha una fuente de calor para transferir su
energía a un fluido. Aunque dicho calor en general procede de la ignición de un combustible,
puede ser suministrado por otros medios: energía eléctrica, energía nuclear, energía
geotérmica, etc. El calor es transferido internamente en la caldera hacia un fluido,
comúnmente agua o en algunos casos aceite térmico para posteriormente ser aprovechado
en procesos de potencia y/o calentamiento.
La estructura real de una caldera dependerá del tipo, no obstante, de forma generar
podemos describir las siguientes partes:
Partes de una caldera
Aunque la estructura real de una caldera dependerá del tipo, de forma general todas las
calderas constan de las siguientes partes
quemador: sirve para quemar el combustible y producir la llama.
hogar o cámara de combustión: alberga el quemador y en su interior se realiza la
combustión del combustible utilizado y la generación de los gases calientes.
tubos de intercambio de calor: a través de su superficie se efectúa el flujo de calor
desde los gases generados en la combustión hasta el fluido caloportador.
chimenea: es la vía de escape de los humos y gases de combustión hacia el exterior
después de haber cedido calor al fluido caloportador.
salida de fluido caliente: desde donde el vapor o el fluido caliente se envía hacia los
puntos de consumo de la instalación.
bomba: es el equipo encargado de introducir el fluido frío en estado líquido en la caldera
para reemplazar el volumen de fluido caliente que ha abandonado la misma.
carcasa: contiene el hogar y el sistema de tubos de intercambio. Debe estar recubierta
por una envolvente con material aislante térmico, con el fin de disminuir las pérdidas de
calor y proteger a los operarios contra quemaduras
