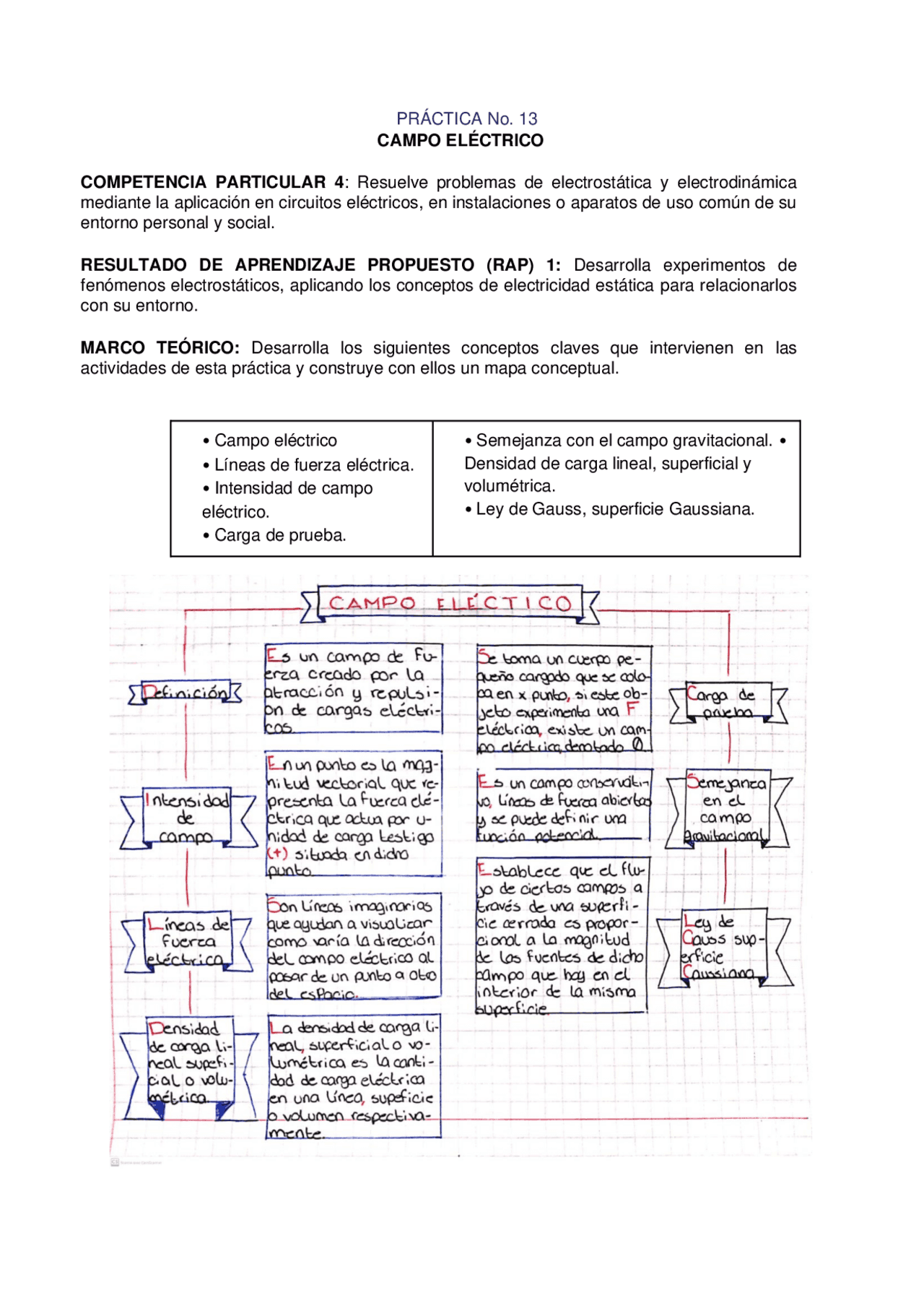

PRÁCTICA No. 13 CAMPO ELÉCTRICO COMPETENCIA PARTICULAR 4 : Resuelve problemas de electrostática y electrodinámica mediante la aplicación en circuitos eléctricos, en instalaciones o aparatos de uso común de su entorno personal y social. RESULTADO DE APRENDIZAJE PROPUESTO (RAP) 1: Desarrolla experimentos de fenómenos electrostáticos, aplicando los conceptos de electricidad estática para relacionarlos con su entorno. MARCO TEÓRICO: Desarrolla los siguientes conceptos claves que intervienen en las actividades de esta práctica y construye con ellos un mapa conceptual.
- Campo eléctrico
- Líneas de fuerza eléctrica.
- Intensidad de campo eléctrico.
- Carga de prueba.
- Semejanza con el campo gravitacional. • Densidad de carga lineal, superficial y volumétrica.
- Ley de Gauss, superficie Gaussiana.
DESARROLLO EXPERIMENTAL
De acuerdo a la investigación teórica o apoyándote de videos en Internet realiza los dibujos plantados Actividad 1. CAMPO ELÉCTRICO
a) En un cristalizador o caja de Petri se coloca una pequeña cantidad de aceite con
cáscaras de alpiste y diferentes formas de electrodos, que al conectarse al generador
electrostático adquieren cargas eléctricas.
b) Utilizando un retroproyector de cuerpos opacos proyectar en la pantalla los diferentes
espectros eléctricos formados en el aceite del cristalizador.
c) Dibuja en el espacio correspondiente el espectro formado y anota si es un campo
eléctrico constante o variable.
d) Repite los pasos anteriores para cada caso solicitado.
CARGA PUNTUAL (+) CARGA PUNTUAL (-)
DOS CARGAS PUNTUALES DEL MISMO SIGNO (positivas o negativas) DOS CARGAS PUNTUALES CON DIFERENTE SIGNO (Dipolo eléctrico)
espacio cuando la intensidad de dicho campo eléctrico es el mismo en cada punto de dicha zona. Entre dos placas paralelas ¿qué forma tiene el espectro? Tienen la forma de planos infinitos. ¿En qué puntos tiene la misma intensidad, dirección y sentido? Explica. Todos estos valores se mantienen constantes, ya que se crea un campo eléctrico. ¿Por qué en el interior de un conductor hueco el campo eléctrico es cero? Cuando a un sólido conductor cargado con una cierta carga (q), se le deja evolucionar la suficiente cantidad de tiempo, alcanza una situación de equilibrio electrostático en la que ya no hay movimiento de cargas. En estas condiciones, el campo en el interior del conductor es nulo (si no, habría movimiento de cargas y no estaría en equilibro).
