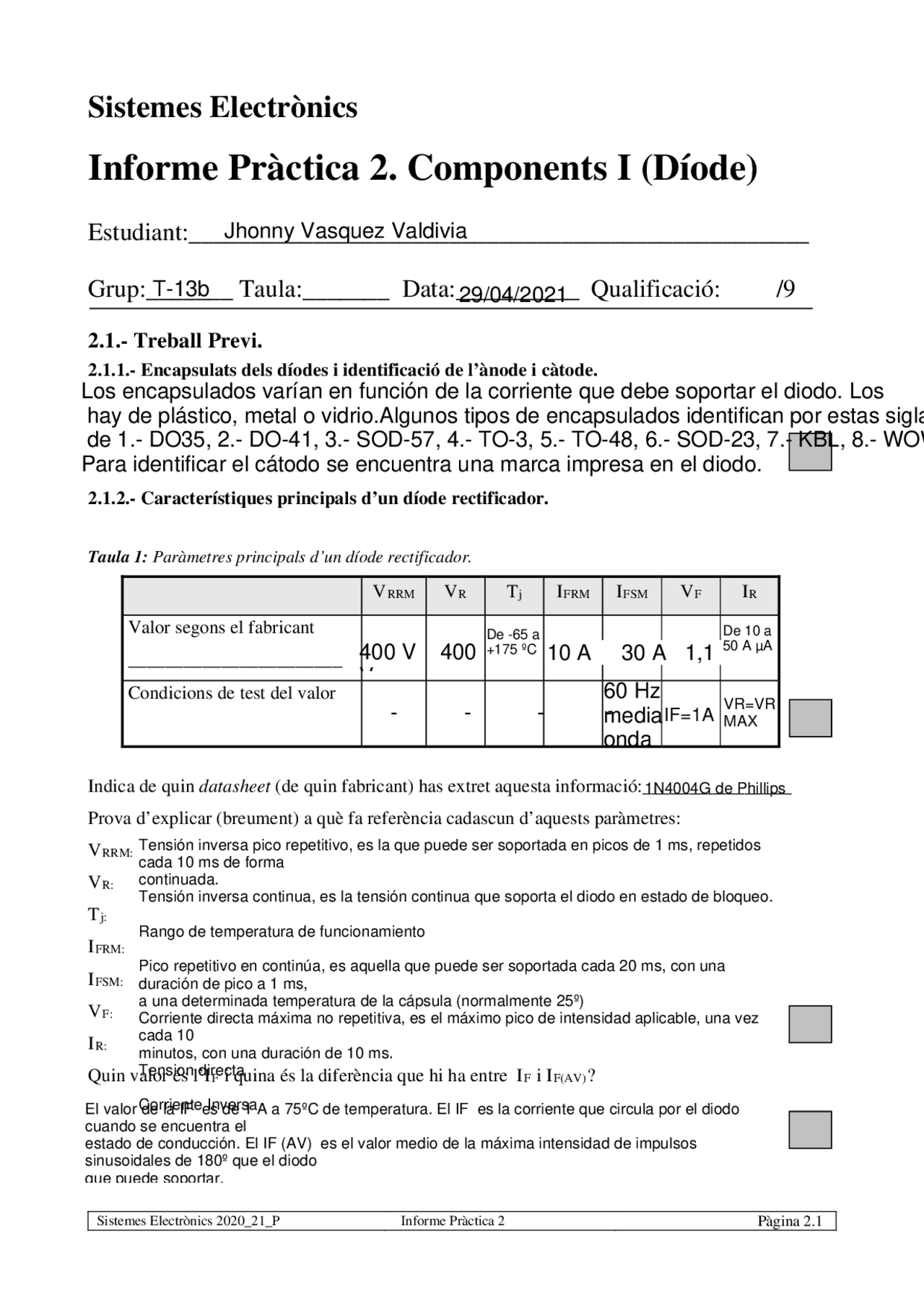

Sistemes Electrònics 2020_21_P
Informe Pràctica 2
Pàgina 2.1
Sistemes Electrònics
Informe Pràctica 2. Components I (Díode)
Estudiant:__________________________________________________
Grup:_______ Taula:_______ Data:__________ Qualificació: /9
2.1.- Treball Previ.
2.1.1.- Encapsulats dels díodes i identificació de l’ànode i càtode.
2.1.2.- Característiques principals d’un díode rectificador.
Taula 1: Paràmetres principals d’un díode rectificador.
V
RRM
V
R
T
j
I
FRM
I
FSM
V
F
I
R
Valor segons el fabricant
_______________________
Condicions de test del valor
Indica de quin datasheet (de quin fabricant) has extret aquesta informació:________________
Prova d’explicar (breument) a què fa referència cadascun d’aquests paràmetres:
VRRM:
VR:
Tj:
IFRM:
IFSM:
VF:
IR:
Quin valor és l’IF i quina és la diferència que hi ha entre IF i IF(AV)?
Los encapsulados varían en función de la corriente que debe soportar el diodo. Los
hay de plástico, metal o vidrio.Algunos tipos de encapsulados identifican por estas siglas
de 1.- DO35, 2.- DO-41, 3.- SOD-57, 4.- TO-3, 5.- TO-48, 6.- SOD-23, 7.- KBL, 8.- WOW.
Para identificar el cátodo se encuentra una marca impresa en el diodo.
400 V 400
V
De -65 a
+175 ºC
10 A 30 A 1,1
V
De 10 a
50 A µA
Jhonny Vasquez Valdivia
T-13b
29/04/2021
- - - -
60 Hz
media
onda
IF=1A
VR=VR
MAX
1N4004G de Phillips
Tensión inversa pico repetitivo, es la que puede ser soportada en picos de 1 ms, repetidos
cada 10 ms de forma
continuada.
Tensión inversa continua, es la tensión continua que soporta el diodo en estado de bloqueo.
Rango de temperatura de funcionamiento
Pico repetitivo en continúa, es aquella que puede ser soportada cada 20 ms, con una
duración de pico a 1 ms,
a una determinada temperatura de la cápsula (normalmente 25º)
Corriente directa máxima no repetitiva, es el máximo pico de intensidad aplicable, una vez
cada 10
minutos, con una duración de 10 ms.
Tension directa
Corriente Inversa
El valor de la IF es de 1 A a 75ºC de temperatura. El IF es la corriente que circula por el diodo
cuando se encuentra el
estado de conducción. El IF (AV) es el valor medio de la máxima intensidad de impulsos
sinusoidales de 180º que el diodo
que puede soportar.
