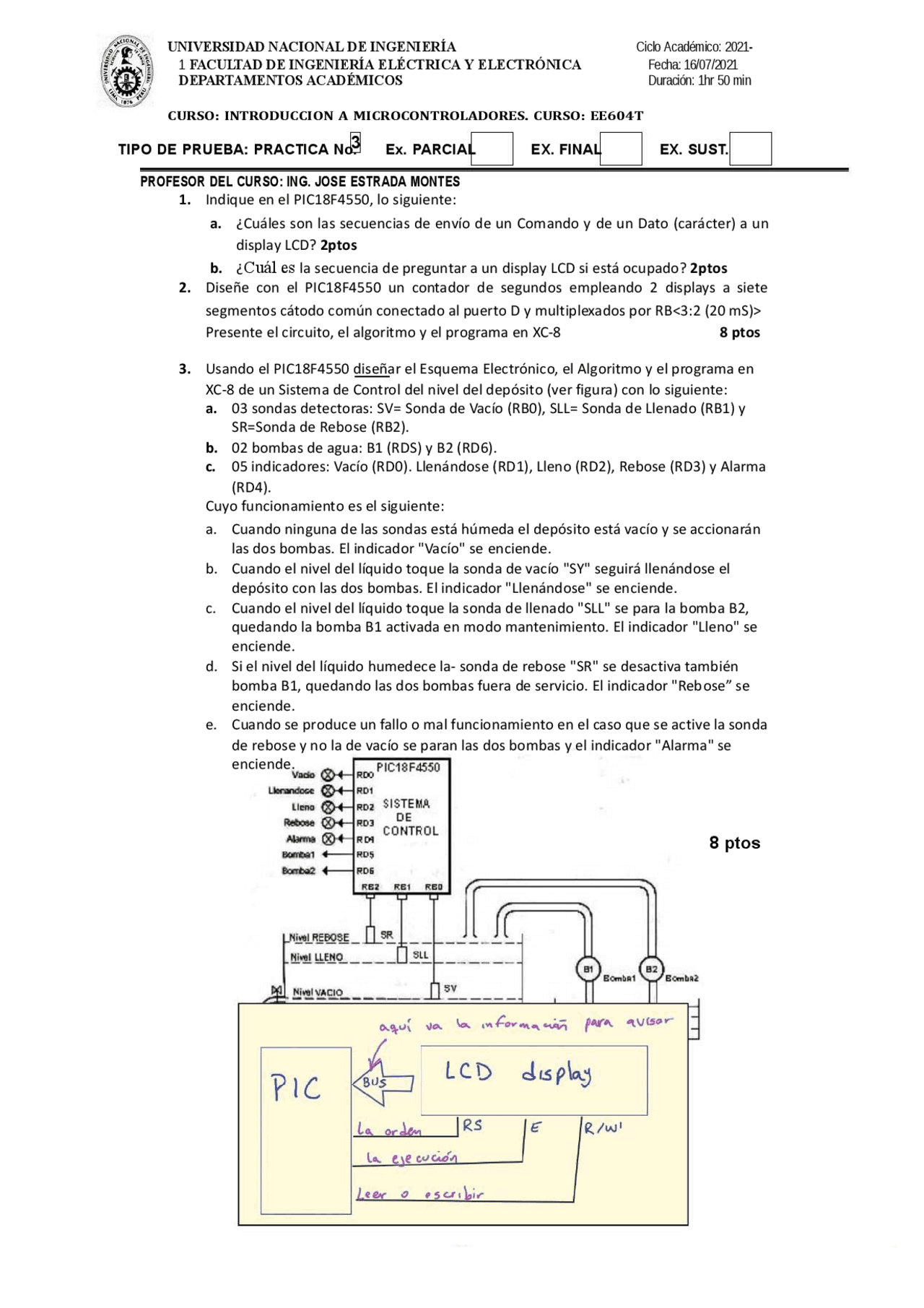

TIPO DE PRUEBA: PRACTICA No. Ex. PARCIAL EX. FINAL EX. SUST.
3
UNIVERSIDAD NACIONAL DE INGENIERÍA
Ciclo Académico: 2021-
1
FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
Fecha: 16/07/2021
DEPARTAMENTOS ACADÉMICOS
Duración: 1hr 50 min
CURSO: INTRODUCCION A MICROCONTROLADORES. CURSO: EE604T
PROFESOR DEL CURSO: ING. JOSE ESTRADA MONTES
1. Indique en el PIC18F4550, lo siguiente:
a. ¿Cuáles son las secuencias de envío de un Comando y de un Dato (carácter) a un
display LCD? 2ptos
b. ¿Cuál es la secuencia de preguntar a un display LCD si está ocupado? 2ptos
2. Diseñe con el PIC18F4550 un contador de segundos empleando 2 displays a siete
segmentos cátodo común conectado al puerto D y multiplexados por RB<3:2 (20 mS)>
Presente el circuito, el algoritmo y el programa en XC-8 8 ptos
3. Usando el PIC18F4550 diseñar el Esquema Electrónico, el Algoritmo y el programa en
XC-8 de un Sistema de Control del nivel del depósito (ver figura) con lo siguiente:
a. 03 sondas detectoras: SV= Sonda de Vacío (RB0), SLL= Sonda de Llenado (RB1) y
SR=Sonda de Rebose (RB2).
b. 02 bombas de agua: B1 (RDS) y B2 (RD6).
c. 05 indicadores: Vacío (RD0). Llenándose (RD1), Lleno (RD2), Rebose (RD3) y Alarma
(RD4).
Cuyo funcionamiento es el siguiente:
a. Cuando ninguna de las sondas está húmeda el depósito está vacío y se accionarán
las dos bombas. El indicador "Vacío" se enciende.
b. Cuando el nivel del líquido toque la sonda de vacío "SY" seguirá llenándose el
depósito con las dos bombas. El indicador "Llenándose" se enciende.
c. Cuando el nivel del líquido toque la sonda de llenado "SLL" se para la bomba B2,
quedando la bomba B1 activada en modo mantenimiento. El indicador "Lleno" se
enciende.
d. Si el nivel del líquido humedece la- sonda de rebose "SR" se desactiva también
bomba B1, quedando las dos bombas fuera de servicio. El indicador "Rebose” se
enciende.
e. Cuando se produce un fallo o mal funcionamiento en el caso que se active la sonda
de rebose y no la de vacío se paran las dos bombas y el indicador "Alarma" se
enciende.
8 ptos
