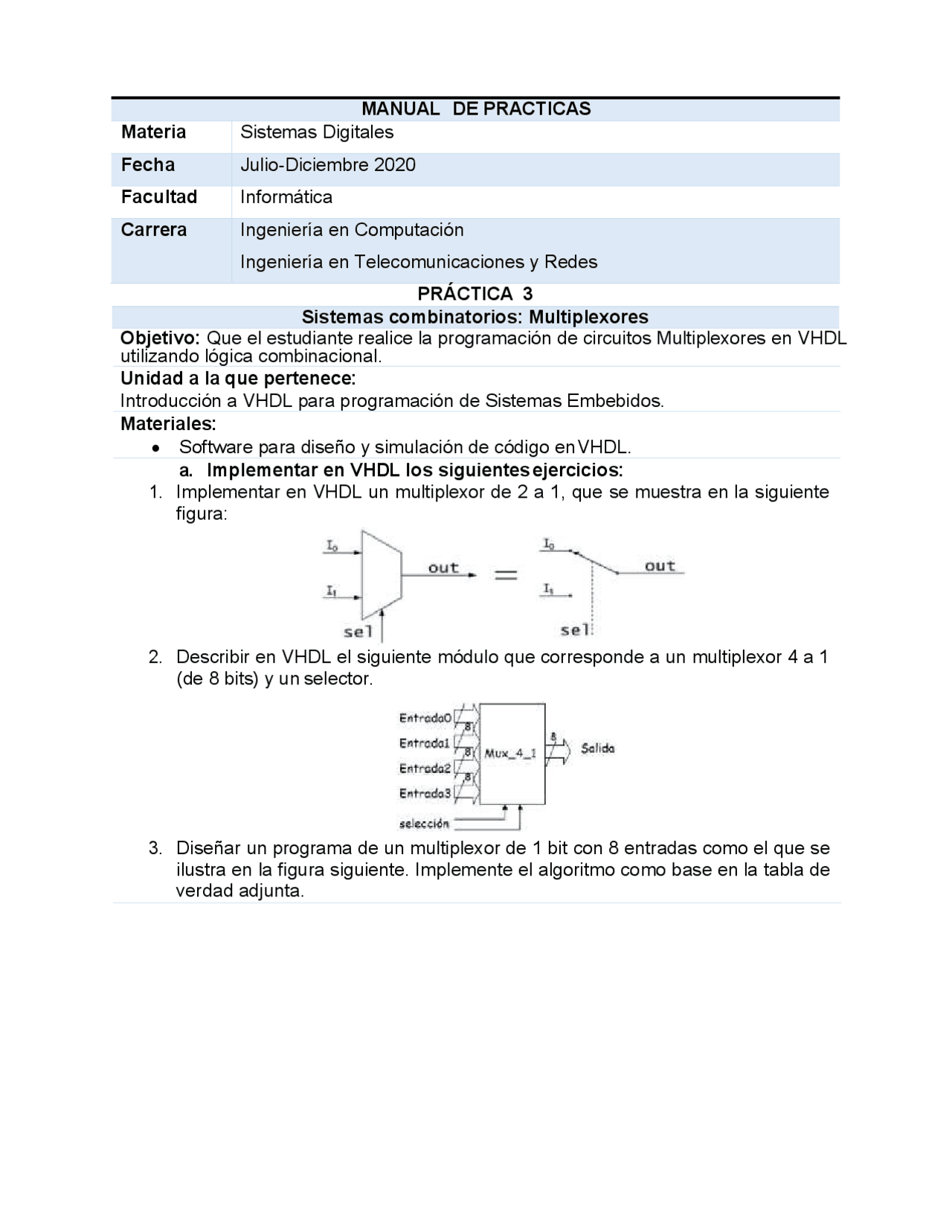

MANUAL DE PRÁCTICAS
Materia
Sistemas Digitales
Fecha
Julio-Diciembre 2020
Facultad
Informática
Carrera
Ingeniería en Computación
Ingeniería en Telecomunicaciones y Redes
PRÁCTICA 3
Objetivo: Que el estudiante realice la programación de circuitos Multiplexores en VHDL
utilizando lógica combinacional.
Unidad a la que pertenece:
Introducción a VHDL para programación de Sistemas Embebidos.
Materiales:
Software para diseño y simulación de código en VHDL.
a.
Implementar en VHDL los siguientes ejercicios:
1.
Implementar en VHDL un multiplexor de 2 a 1, que se muestra en la siguiente
figura:
2.
Describir en VHDL el siguiente módulo que corresponde a un multiplexor 4 a 1
(de 8 bits) y un selector.
3.
Diseñar un programa de un multiplexor de 1 bit con 8 entradas como el que se
ilustra en la figura siguiente. Implemente el algoritmo como base en la tabla de
verdad adjunta.
Sistemas combinatorios: Multiplexores
