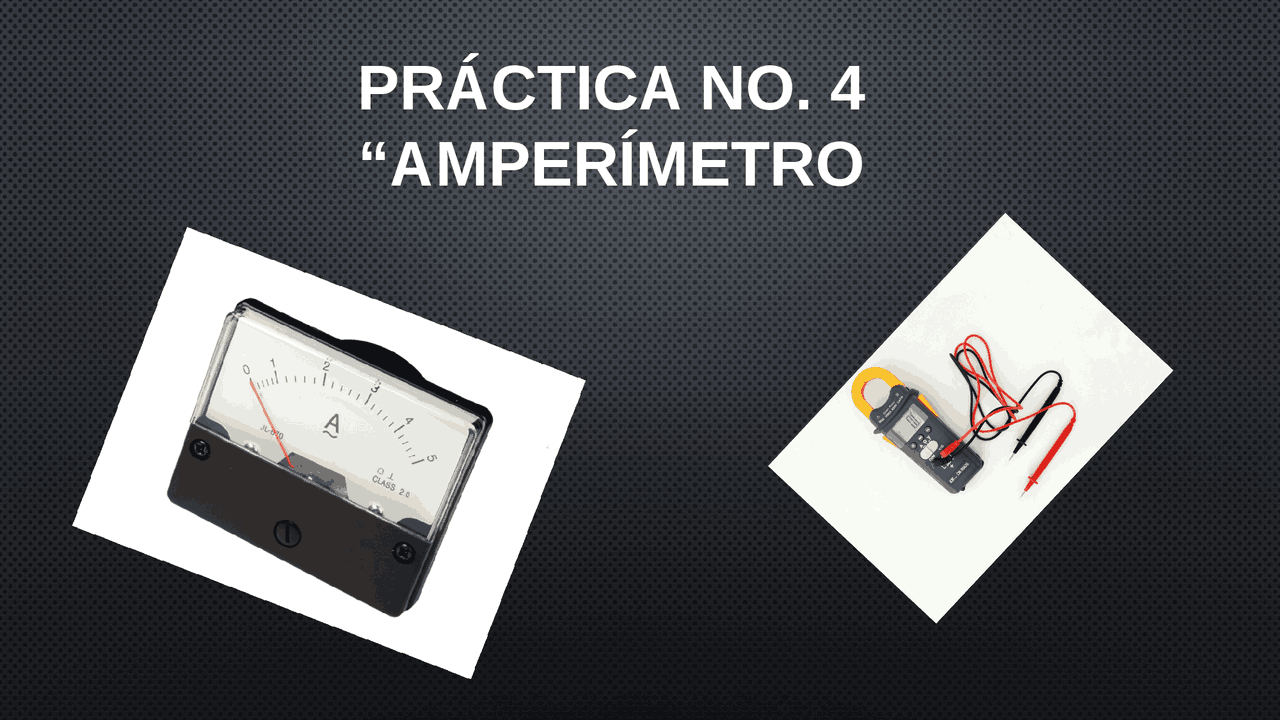

PRÁCTICA NO. 4
“AMPERÍMETRO
CALCULOS PREVIOS.
- (^) CÁLCULOS PREVIOS A LA EXPERIMENTACIÓN. REALICE LOS
CÁLCULOS DE INTENSIDAD DE CORRIENTE PARA CADA ELEMENTO
RESISTIVO Y LA INTENSIDAD DE CORRIENTE TOTAL EN LOS
CIRCUITOS QUE SE MUESTRAN EN LA FIGURA 2. LOS VALORES DE
LOS RESISTORES Y EL VOLTAJE DE LA FUENTE SERÁN
PROPORCIONADOS POR EL PROFESOR.
- R 1 =^ 1000 Ω^ R 2 = 1200 Ω^ R 3 =^2200 Ω^ V=
Serie.
Req=100Ω+1200Ω+2200Ω=4400Ω
Circuito en serie.
MIXTO 𝑹𝒆𝒒 = 𝟏𝟎𝟎 +
1 =( 1000 ) ( 5.689 𝑚𝐴 )=5.629 𝑉 𝑽 (^) 𝟐 =( 𝟏𝟎 𝑽 ) − ( 𝟓. 𝟔𝟐𝟗 𝑽 )= 𝟒. 𝟑𝟕 𝒗 𝑰 𝑻 = 𝟓. 𝟔𝟐𝟖 𝒎𝑨 = 𝟏. 𝟗𝟖 𝒎𝑨 + 𝟑. 𝟔𝟒 𝒎𝑨
2.-Arme el circuito en serie (Fig. 2a) en el panel de conexiones. 3.-Cambie el multímetro a la función amperímetro de CD y con la llave selectora elija el rango apropiado para medir la intensidad de corriente.
4.-Mida los valores experimentales de la intensidad de corriente de cada elemento resistivo, así como la intensidad de corriente total, colocando las puntas del amperímetro en serie,esto es, abriendo la línea del circuito para insertar la terminal positiva con la línea del circuito positiva y la terminal negativa en el otro punto de la línea del circuito donde se abrió. Recuerde que, de no conectar la polaridad correcta y el amperímetro en serie, éste puede dañarse.
- Registre sus lecturas en la Tabla 1.
CÁLCULOS EXPERIMENTALES
E=
Porcentaje de error Circuito Serie
Porcentaje de error Circuito Paralelo
Circuito Teórico, A (^) Amperímetro Digital Experimental, A IT I1 I2 I3 I4 IT I1 I2 I3 I Serie 2.27 mA 2.27 mA 2.27 mA 2.27 mA - 2.27 2.27 2.27 2.27 - Paralelo 22.8 10 mA 8.33 mA 4.54 mA - 20.58 9.70 8.15 4.53 - Mixto 5.628 5.628 mA 1.98 mA 3.64 mA - 5.59 5.59 1.90 3.58 - Tabla 1. Datos teóricos y experimentales de las intensidades obtenidas de los diversos circuitos
