practica numero 4 del lab electronica 2
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

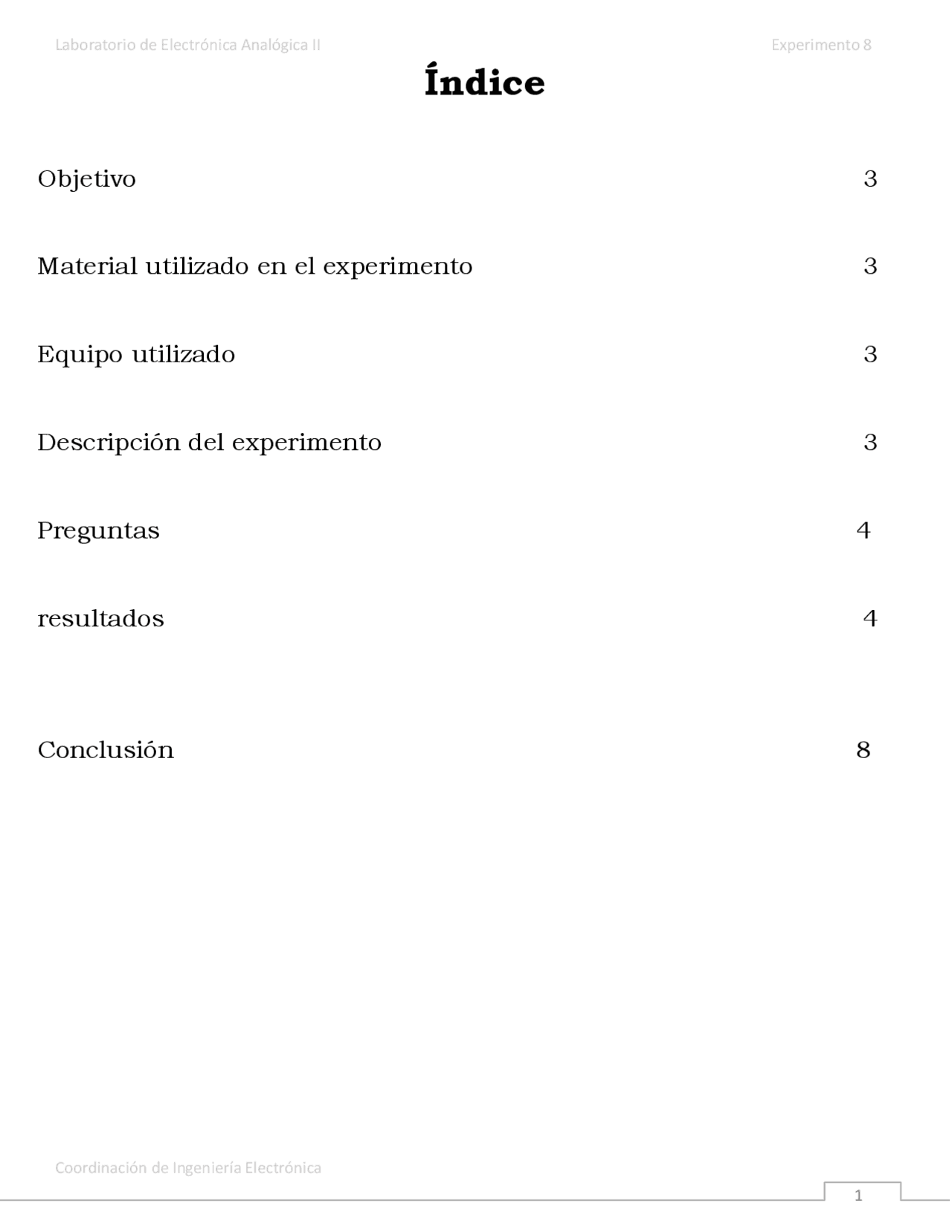

Coordinación de Ingeniería Electrónica 1
Coordinación de Ingeniería Electrónica 2
Objetivo. El propósito de esta práctica es comprobar el funcionamiento del oscilador puente de Wien. Lista de materiales. 1 LM318. 4 Resistencias de 10kΩ, 1/4W. 2 Capacitores de 0.01μF. 1 Potenciómetro de 50kΩ. 2 Diodos Zener de 5.1V. Equipo que utilizara en el laboratorio. Fuente de alimentación Dual. Osciloscopio. Implemente el siguiente diagrama de un oscilador de puente Wien. Este tipo de oscilador es útil sólo para frecuencias menores de 100KHz. Los diodos Zener encontrados y en paralelo con una resistencia de 10kΩ, sirven como un control de ganancia permitiendo que el circuito oscile y tenga una amplitud estable. El control de la amplitud de la señal de salida se realiza ajustando el potenciómetro de 50kΩ. R 10kΩ C 0.01μF R 10kΩ D Ilustración 18 Oscilador puente Wien. La condición para que este circuito oscile es que la ganancia de lazo sea igual a la unidad. Lo anterior se logra cuando la ganancia del amplificador no inversor es igual a 3 y entonces la frecuencia de oscilación esta dado por: 1 𝐹𝑜 = 2 𝜋𝑅𝐶 Nota: Si después de implementar el diagrama la señal no oscila ajuste el potenciómetro.
4 8 7 1 5 Nota: Este equipo ésta disponible en las instalaciones del laboratorio.
Agregue las fotos del procedimiento y resultados obtenidos
Conclusión Ya terminada la práctica podemos observar como se modifica la señal dependiendo de que tanto le movamos al osciloscopio nos puede dar una señal baja o saturarla por encima de los 14 volts
