Practica Aceros 2015, Ejercicios de Construcción

¡Descarga Practica Aceros 2015 y más Ejercicios en PDF de Construcción solo en Docsity!

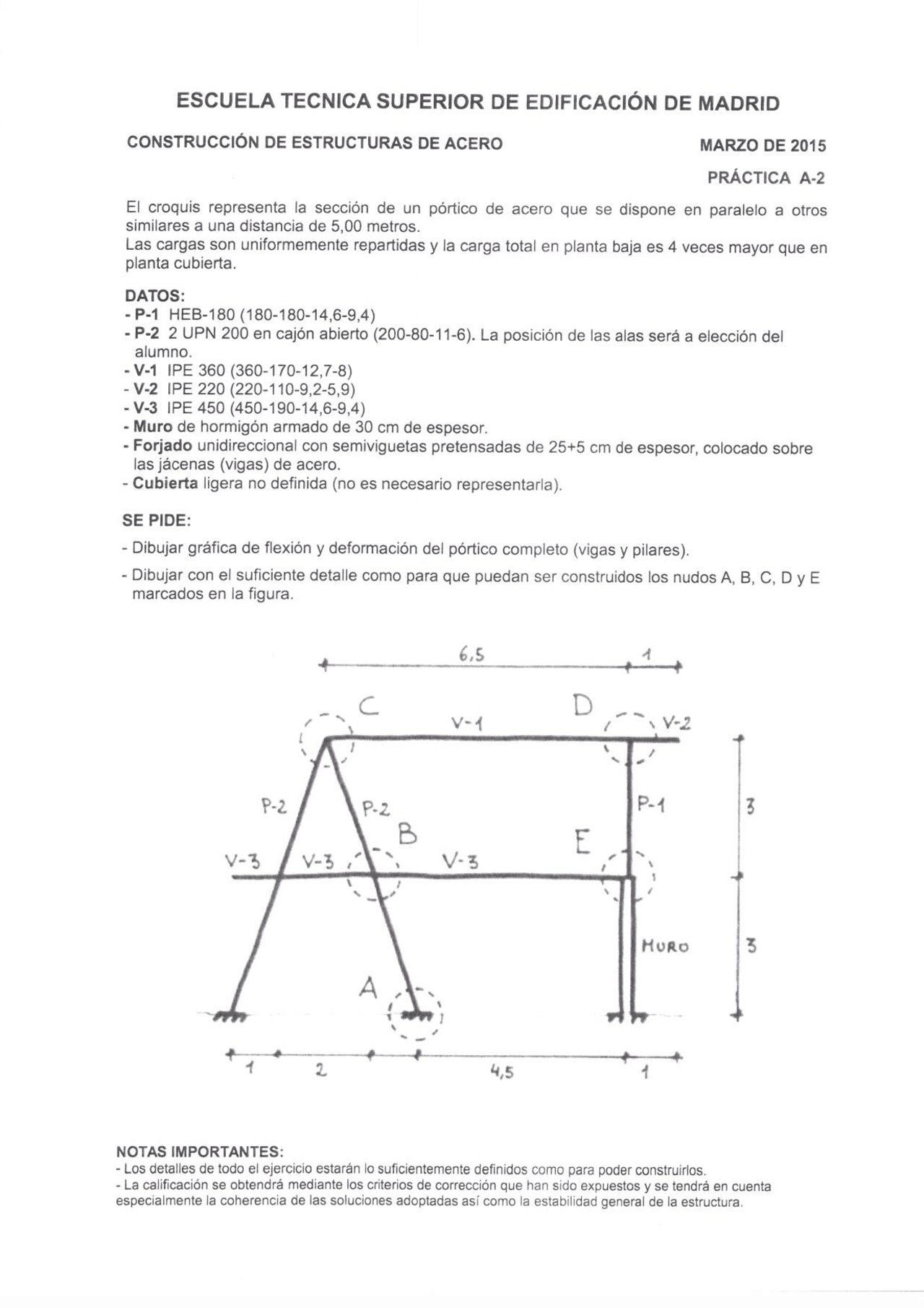

ESCUELA TECNICA SUPERIOR DE EDIFICACIÓN DE MADRID CONSTRUCCIÓN DE ESTRUCTURAS DE ACERO MARZO DE 2015 PRÁCTICA A-2 El croquis representa la sección de un pórtico de acero que se dispone en paralelo a otros similares a una distancia de 5,00 metros. Las cargas son uniformemente repartidas y la carga total en planta baja es 4 veces mayor que en planta cubierta. DATOS: -P-1 HEB-180 (180-180-14,6-9,4) - P-2 2 UPN 200 en cajón abierto (200-80-11-6). La posición de las alas será a elección del alumno. - V-1 IPE 360 (360-170-12,7-8) - V-2 IPE 220 (220-110-9,2-5,9) - V-3 IPE 450 (450-190-14,6-9,4) - Muro de hormigón armado de 30 cm de espesor. - Forjado unidireccional con semiviguetas pretensadas de 25+5 cm de espesor, colocado sobre las jácenas (vigas) de acero. - Cubierta ligera no definida (no es necesario representarla). SE PIDE: - Dibujar gráfica de flexión y deformación del pórtico completo (vigas y pilares). - Dibujar con el suficiente detalle como para que puedan ser construidos los nudos A, B, C, D yE marcados en la figura. 4— + + A _—_—_A A —> A 1 2 4,5 * NOTAS IMPORTANTES: - Los detalles de todo el ejercicio estarán lo suficientemente definidos como para poder construirlos. - La calificación se obtendrá mediante los criterios de corrección que han sido expuestos y se tendrá en cuenta especialmente la coherencia de las soluciones adoptadas así como la estabilidad general de la estructura. FLEXION A Al DEFORMACION TE -
