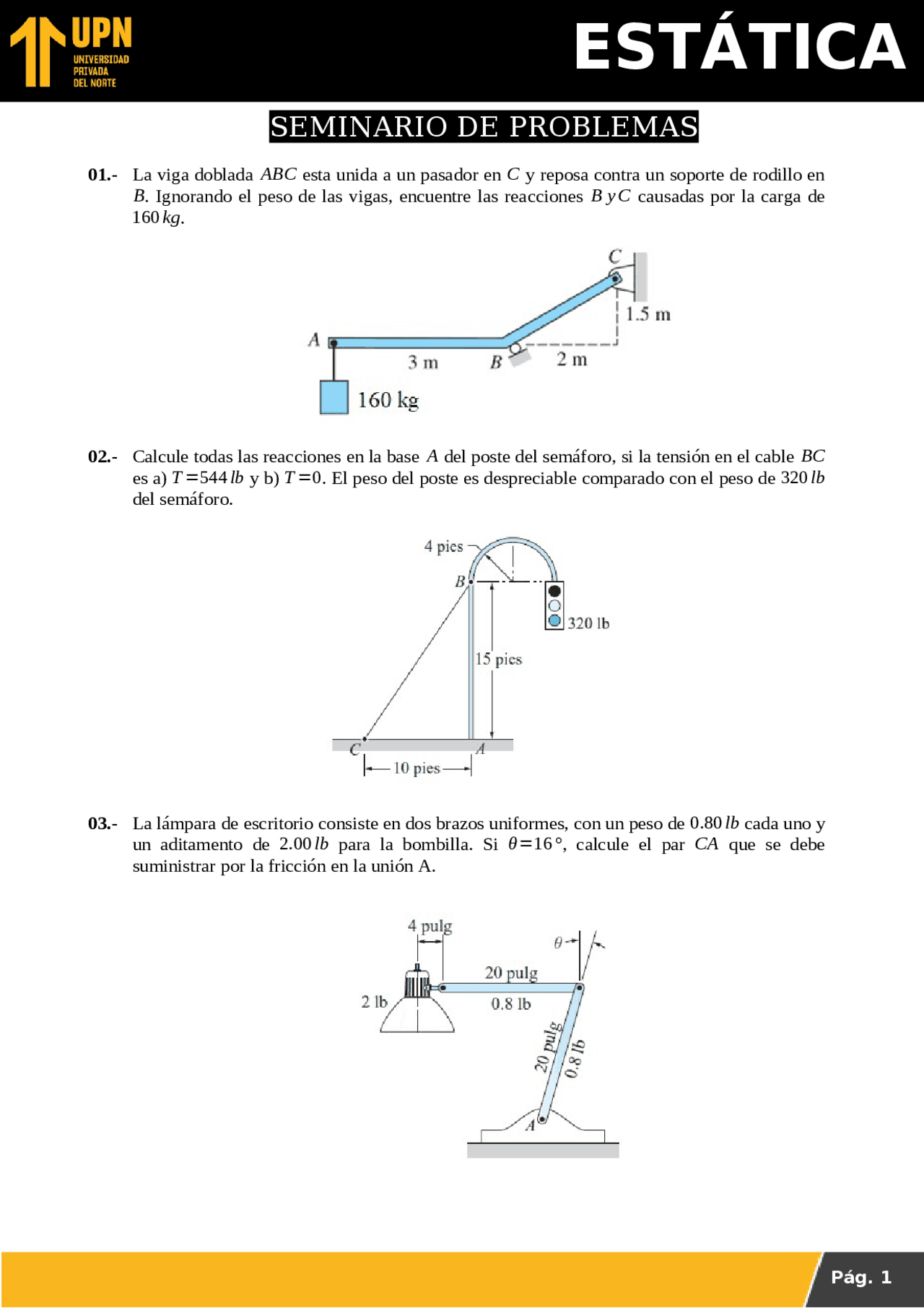

SEMINARIO DE PROBLEMAS
01.- La viga doblada ABC esta unida a un pasador en C y reposa contra un soporte de rodillo en
B. Ignorando el peso de las vigas, encuentre las reacciones B y C causadas por la carga de
160 kg.
02.- Calcule todas las reacciones en la base
A
del poste del semáforo, si la tensión en el cable
BC
es a) T = 544 lb y b) T = 0. El peso del poste es despreciable comparado con el peso de 320 lb
del semáforo.
03.- La lámpara de escritorio consiste en dos brazos uniformes, con un peso de
0.80 lb cada uno y
un aditamento de 2.00 lb para la bombilla. Si θ = 16 ° , calcule el par CA que se debe
suministrar por la fricción en la unión A.
04.- La barra doblada de 480 kg ABC de sección transversal uniforme está soportada por un
pasador en A y un cable vertical en C. Determine las reacciones en el pasador y la fuerza en
el cable.
05.- La jardinera que se muestra en la figura usa una carretilla de 60 N para transportar una bolsa
de 250 N de fertilizante. ¿Cuál es la fuerza que debe ejercer en cada manubrio?
06.- El brazo de la grúa se sostiene mediante un pasador en C y la varilla AB. La varilla puede
soportar una tensión máxima de
40.0 kN
. Si la carga tiene una masa de
2.00 Mg con su
centro de masa localizado en G, determine la máxima distancia
x permisible y las
componentes horizontal y vertical correspondientes de la reacción en C.
10.- Un gimnasta olímpico está en reposo en la posición “cruz de hierro”. En la figura se muestra
el peso de su brazo izquierdo y el peso de su cuerpo, sin incluir los brazos. Las distancias
son
a = b =9.00 pulg y
c =13.0 pulg Considere el hombro
S
como un soporte fijo y
determine las magnitudes de las reacciones en éste, es decir, determine la fuerza y el par que
el hombro debe soportar.
11.- La persona sostiene la escalera
ABC
de
35 kg empujando en una dirección perpendicular a la
escalera. Si la fuerza máxima que puede ejercer la persona es
400 N
, determine el ángulo
menor
θ con el que puede soportar la escalera.
12.- La plancha uniforme
ABC
pesa
400 N
. Está soportada por un pasador en
A
y por un cable
que pasa alrededor de la polea
D
. Determine la tensión en el cable y las componentes de la
reacción en el pasador en A. Observe que la tensión en el cable es constante
