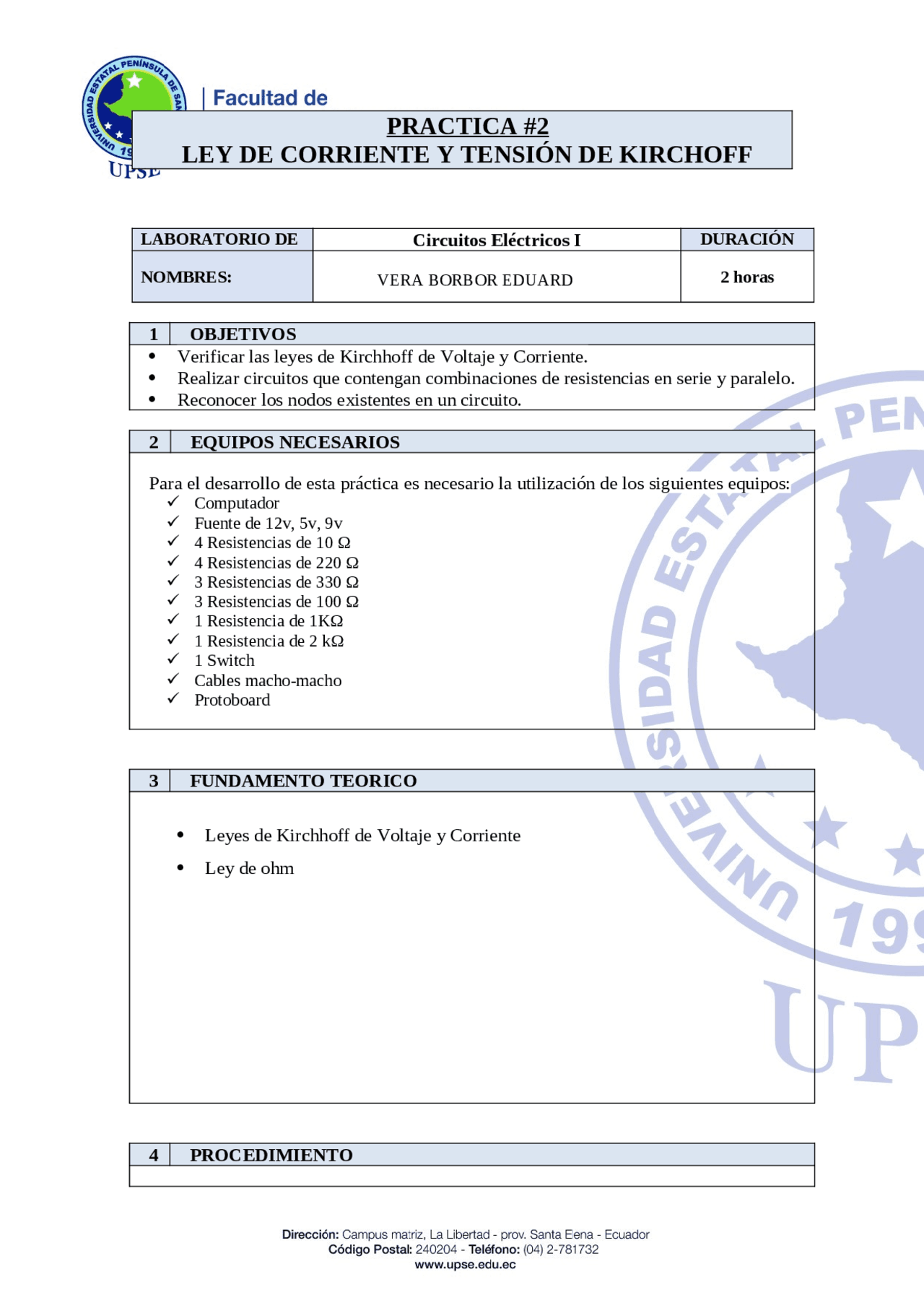

PRACTICA #2
LEY DE CORRIENTE Y TENSIÓN DE KIRCHOFF
LABORATORIO DE Circuitos Eléctricos I DURACIÓN
NOMBRES: VERA BORBOR EDUARD 2 horas
1 OBJETIVOS
Verificar las leyes de Kirchhoff de Voltaje y Corriente.
Realizar circuitos que contengan combinaciones de resistencias en serie y paralelo.
Reconocer los nodos existentes en un circuito.
2 EQUIPOS NECESARIOS
Para el desarrollo de esta práctica es necesario la utilización de los siguientes equipos:
Computador
Fuente de 12v, 5v, 9v
4 Resistencias de 10 Ω
4 Resistencias de 220 Ω
3 Resistencias de 330 Ω
3 Resistencias de 100 Ω
1 Resistencia de 1KΩ
1 Resistencia de 2 kΩΩ
1 Switch
Cables macho-macho
Protoboard
3 FUNDAMENTO TEORICO
Leyes de Kirchhoff de Voltaje y Corriente
Ley de ohm
4 PROCEDIMIENTO
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Práctica de Aplicación de las Leyes de Kirchhoff en Circuitos Eléctricos I y más Ejercicios en PDF de Teoría de Circuitos solo en Docsity!

PRACTICA

LEY DE CORRIENTE Y TENSIÓN DE KIRCHOFF

LABORATORIO DE Circuitos Eléctricos I DURACIÓN

NOMBRES: (^) VERA BORBOR EDUARD 2 horas

1 OBJETIVOS

 Verificar las leyes de Kirchhoff de Voltaje y Corriente.

 Realizar circuitos que contengan combinaciones de resistencias en serie y paralelo.

 Reconocer los nodos existentes en un circuito.

2 EQUIPOS NECESARIOS

Para el desarrollo de esta práctica es necesario la utilización de los siguientes equipos:

 Computador  Fuente de 12v, 5v, 9v  4 Resistencias de 10 Ω  4 Resistencias de 220 Ω  3 Resistencias de 330 Ω  3 Resistencias de 100 Ω  1 Resistencia de 1KΩ  1 Resistencia de 2 kΩΩ  1 Switch  Cables macho-macho  Protoboard

3 FUNDAMENTO TEORICO

 Leyes de Kirchhoff de Voltaje y Corriente

 Ley de ohm

4 PROCEDIMIENTO

Se pide demostrar las leyes de Kirchhoff utilizando las herramientas aprendidas en las practicas anteriores.

  1. realice las conexiones indicadas por el circuito que contienen la combinación entre las resistencias tanto en serie como en paralelo.
  2. Conecte la fuente y mida con el multímetro los voltajes y las corrientes.
  3. Obtenga el error de cada uno de los valores medidos. Fórmula de porcentaje de error.

error experimental =

Valor Teórico − valor experimental

valor teórico

x ( 100 )

error simulado =

Valor Teórico − valor simulado

valor teórico

x ( 100 )

5 DESARROLLO

6 RESULTADOS

Cálculos teóricos Analizar cada circuito y aplique la ley de Kirchoff para calcular los valores de corriente y tensión en cada uno de sus elementos.

Análisis del circuito 2:

  • Circuito
  • Circuito

Experimental

7 TABLAS DE RESULTADOS

R3^ Resistencias de los circuitos 220Ω^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores ROJO ROJO CAFE DORADO Número 2 2 *10 5% R 330Ω^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores NARANJA NARANJA CAFE DORADO Número 3 3 *10 5% R 100Ω^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores MARRON NEGRO CAFE DORADO Número 1 0 *10 5% R 1kΩΩ^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores MARRON NEGRO NEGRO CAFE DORADO Número 1 0 0 *10 5% R 2kΩΩ^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores ROJO NEGRO NEGRO CAFE DORADO Número 2 0 0 *10 5% R 10Ω^1 era (^) Franja 2 da (^) Franja 3 era (^) Franja 4 ta (^) Franja Tolerancia Colores MARRON NEGRO NEGRO DORADO Número 1 0 *10 5% Tabla No.1 (Voltajes)

Al utilizar las leyes de Kirchhoff mediante los nodos y lazos se puede determinar las

ecuaciones las cuales nos ayudaran a obtener los valores de intensidad y de voltaje que

buscamos

9 BIBLIOGRAFIA.
