Corriente alterna de circuitos
Tipo: Guías, Proyectos, Investigaciones
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

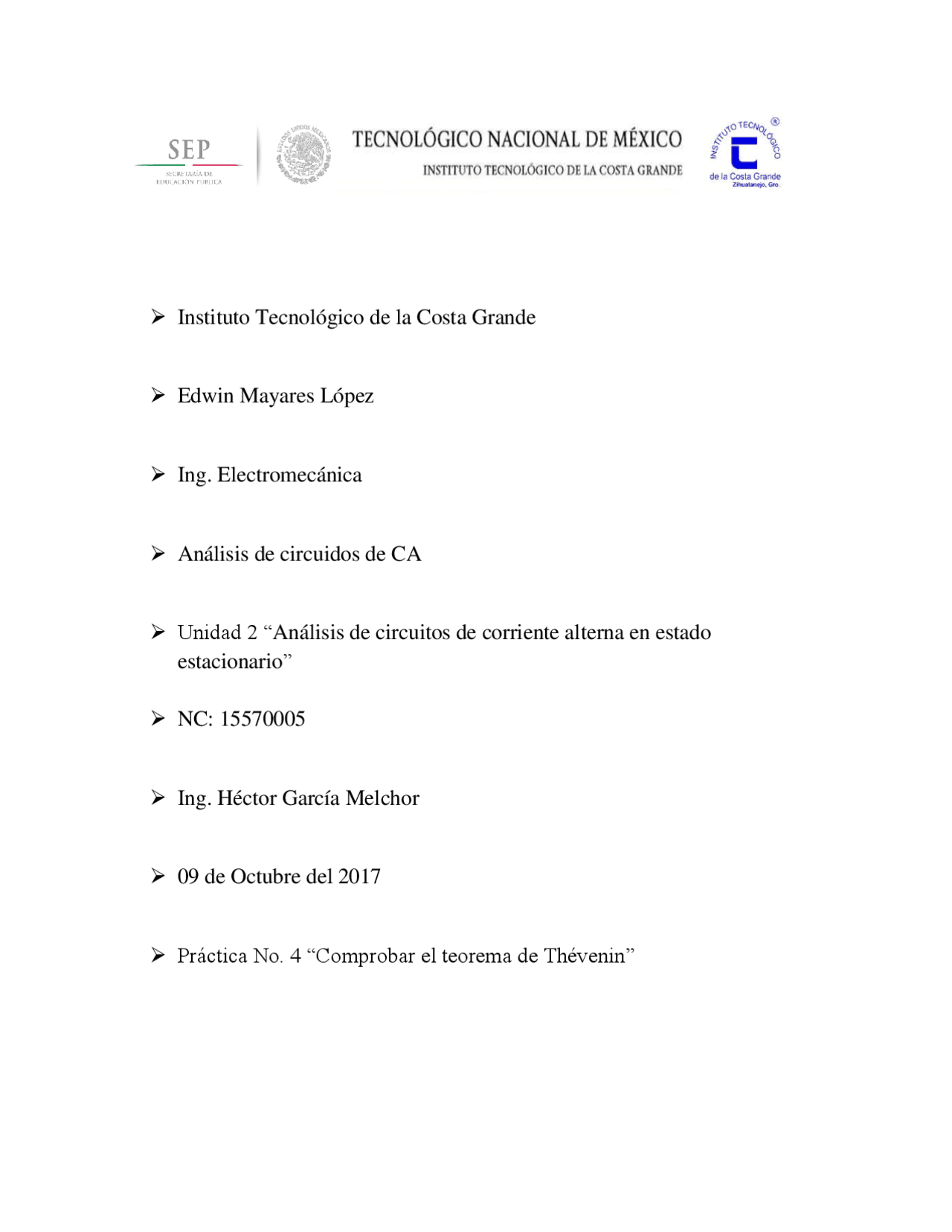

Instituto Tecnológico de la Costa Grande Edwin Mayares López Ing. Electromecánica Análisis de circuidos de CA Unidad 2 “Análisis de circuitos de corriente alterna en estado estacionario” NC: 15570005 Ing. Héctor García Melchor 09 de Octubre del 2017 Práctica No. 4 “Comprobar el teorema de Thévenin”
PRUEBA DE CONOCIMIENTOS ¿Define el teorema de Thevenin? Es un teorema fundamental para calcular tensión y corrientes en circuitos RLC ¿Describe el procedimiento para el teorema de Thevenin? o Elimine la parte de la red a través de la cual se encontrará el circuito equivalente de Thevenin. o Marque las terminales de la red restante de 2 terminales. o Calcule Zth haciendo las fuentes de tensión y corriente 0. o Calcule Vth sustituyendo primero las fuentes de voltaje y de corriente, después encontrar el voltaje del circuito abierto entre las terminales marcada. o Dibujar el circuito equivalente Thevenin. ¿Cómo se comprueba el teorema de Thevenin? La repuesta es que la corriente que fluya en la red B será la misma corriente en el circuito equivalente.
Desarrollo Empezamos por diseñar un circuito RLC analíticamente. Se armó el circuito en los módulos que se muestra en la imagen siguiente, para demostrar y medir el voltaje y la corriente de la resistencia de la carga. Se apagó la fuente de tensión y se cortocircuita para el análisis del teorema de Thevenin del circuito propuesto por el equipo, en el cual obtendremos una impedancia equivalente. Para conocer la tensión de Thevenin se midió con el voltmetro del multímetro en las terminales a y b del circuito para así conocer la tensión de Thevenin. Fig.1 Circuito propuesto Fig.2 Circuito armado Fig.3 Tensión de Thevenin
