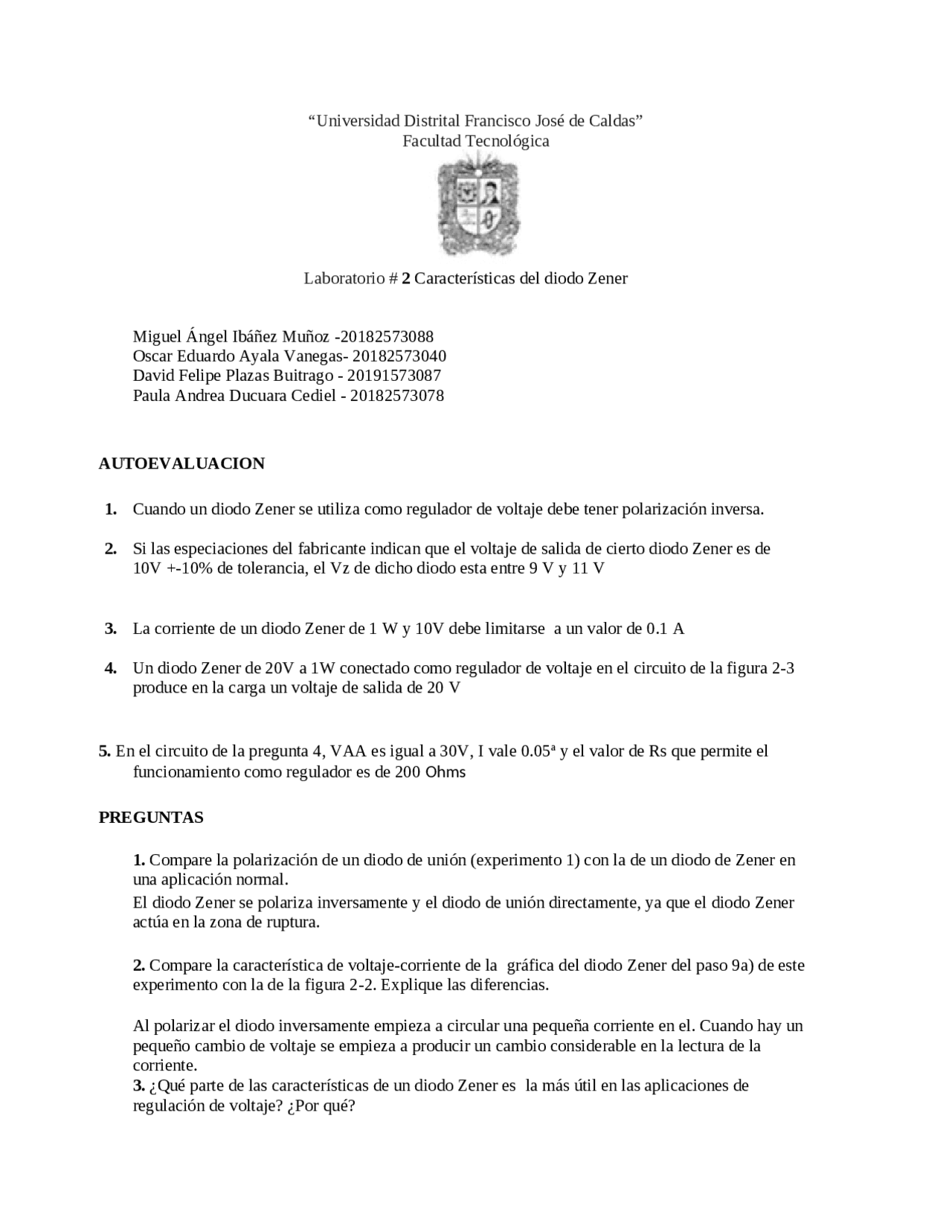

“Universidad Distrital Francisco José de Caldas”
Facultad Tecnológica
Laboratorio # 2 Características del diodo Zener
Miguel Ángel Ibáñez Muñoz -20182573088
Oscar Eduardo Ayala Vanegas- 20182573040
David Felipe Plazas Buitrago - 20191573087
Paula Andrea Ducuara Cediel - 20182573078
AUTOEVALUACION
1. Cuando un diodo Zener se utiliza como regulador de voltaje debe tener polarización inversa.
2. Si las especiaciones del fabricante indican que el voltaje de salida de cierto diodo Zener es de
10V +-10% de tolerancia, el Vz de dicho diodo esta entre 9 V y 11 V
3. La corriente de un diodo Zener de 1 W y 10V debe limitarse a un valor de 0.1 A
4. Un diodo Zener de 20V a 1W conectado como regulador de voltaje en el circuito de la figura 2-3
produce en la carga un voltaje de salida de 20 V
5. En el circuito de la pregunta 4, VAA es igual a 30V, I vale 0.05ª y el valor de Rs que permite el
funcionamiento como regulador es de 200 Ohms
PREGUNTAS
1. Compare la polarización de un diodo de unión (experimento 1) con la de un diodo de Zener en
una aplicación normal.
El diodo Zener se polariza inversamente y el diodo de unión directamente, ya que el diodo Zener
actúa en la zona de ruptura.
2. Compare la característica de voltaje-corriente de la gráfica del diodo Zener del paso 9a) de este
experimento con la de la figura 2-2. Explique las diferencias.
Al polarizar el diodo inversamente empieza a circular una pequeña corriente en el. Cuando hay un
pequeño cambio de voltaje se empieza a producir un cambio considerable en la lectura de la
corriente.
3. ¿Qué parte de las características de un diodo Zener es la más útil en las aplicaciones de
regulación de voltaje? ¿Por qué?
pf3

Vista previa parcial del texto

¡Descarga Practica de diodos multisim y más Apuntes en PDF de Electrónica solo en Docsity!

“Universidad Distrital Francisco José de Caldas” Facultad Tecnológica Laboratorio # 2 Características del diodo Zener Miguel Ángel Ibáñez Muñoz - Oscar Eduardo Ayala Vanegas- 20182573040 David Felipe Plazas Buitrago - 20191573087 Paula Andrea Ducuara Cediel - 20182573078 AUTOEVALUACION

1. Cuando un diodo Zener se utiliza como regulador de voltaje debe tener polarización inversa. 2. Si las especiaciones del fabricante indican que el voltaje de salida de cierto diodo Zener es de 10V +-10% de tolerancia, el Vz de dicho diodo esta entre 9 V y 11 V 3. La corriente de un diodo Zener de 1 W y 10V debe limitarse a un valor de 0.1 A 4. Un diodo Zener de 20V a 1W conectado como regulador de voltaje en el circuito de la figura 2- produce en la carga un voltaje de salida de 20 V 5. En el circuito de la pregunta 4, VAA es igual a 30V, I vale 0.05ª y el valor de Rs que permite el funcionamiento como regulador es de 200 Ohms PREGUNTAS 1. Compare la polarización de un diodo de unión (experimento 1) con la de un diodo de Zener en una aplicación normal. El diodo Zener se polariza inversamente y el diodo de unión directamente, ya que el diodo Zener actúa en la zona de ruptura. 2. Compare la característica de voltaje-corriente de la gráfica del diodo Zener del paso 9a) de este experimento con la de la figura 2-2. Explique las diferencias. Al polarizar el diodo inversamente empieza a circular una pequeña corriente en el. Cuando hay un pequeño cambio de voltaje se empieza a producir un cambio considerable en la lectura de la corriente. 3. ¿Qué parte de las características de un diodo Zener es la más útil en las aplicaciones de regulación de voltaje? ¿Por qué?

Las características del diodo Zener son su tensión y la máxima potencia que el diodo puede disipar ya que al realizar la relación entre Vz y Pz se puede determinar la corriente máxima inversa del diodo y si se sobrepasa esta podría quemarse puesto que no sería capaz de disipar esa potencia.

4. a) ¿Cuál es la importancia de la gráfica del paso 9b? La curva característica del diodo nos muestra cómo se comporta este con la cantidad que se le suministra de voltaje lo cual nos permite diseñar circuitos que necesiten la implementación de un regulador de voltaje. b) ¿Cómo se utiliza la gráfica del paso 9 en el diseño de un regulador que emplea un diodo Zener de 10 V? En la gráfica se muestran los cambios de corriente al aplicar una tensión en el diodo, para el diseño de regulación se debe ver el punto de tensión de ruptura del diodo en el cual esta tensión se mantendrá constante lo cual ayuda poder realizar una buena regulación en los circuitos. 5. Con base en la tabla 2-3 explique cómo funciona este circuito regulador. Mientras el voltaje Zener sea menor al voltaje suministrado el circuito regulara el voltaje de la carga a 10V sin importar que el suministrado sea mayor 6. ¿El circuito regulador de la figura 2-5 permite compensar los cambios en el voltaje de entrada, V AA ' así como los de la corriente de carga, I (^) L_?_ Explique. Si permite regular los cambios de voltaje de entrada ya que esta en paralelo con una resistencia la cual mantiene la tensión constante entre los extremos de la resistencia de carga a pesar de los cambios que se puedan producir en la fuente VAA y en la corriente de carga IL Laboratorio # 3 Localización de fallas en un regulador Zener AUTOEVALUACION 1. ¿Cuál de las componentes de la figura 3-1 tiene mayor probabilidad de estar si el valor del voltaje VB es O V Y el de VA es 25 V? Rta: D 2. El voltaje Vsal es de un poco más de 12 V. El voltaje de VB es correcto y el voltaje de Ve es 12. V. ¿En qué consiste el problema? D2 Esta abierto en VB y desconectado en Ve 3. El valor de VA' VB y Ve es de 24 V cada uno. Tanto Rs como R¿ miden 10 kW. ¿Cuál es el problema? Que la tierra quedaría abierta 4. El valor de VA es 25 V, VB vale 15 V Y Ve vale 0.7 V. ¿Qué está mal en este circuito?
