EXPERIMENTO DE OERSTED
ALUMNO (A):
GRUPO: Nº DE LISTA:
EJE:
Materia, Energía e Interacciones
TEMA:
Materia, Energía e Interacciones
APRENDIZAJE ESPERADO
•
Describe, explica y experimenta con algunas
manifestaciones y aplicaciones de la electricidad
e identifica los cuidados que requiere su uso.
Simuladores Phet
https://phet.colorado.edu/es/simulation/legacy/m
agnets-and-electromagnets JAVA
Elaboró: Ing. Francisco Cruz
Cantú
SECUENCIA:
SEC15. Electricidad y magnetismo:
ondas electromagnéticas
LECCION:
1. Relación entre electricidad y magnetismo
OBJETIVO:
•
Que el alumno defina lo que es un electroimán.
ESTÁNDARES:
1.13. Explica fenómenos eléctricos y magnéticos con
base en las características de los componentes del
átomo.
I.-Incio
En 1820 Hans Christian Oersted, un científico danés,
5
realizó un experimento crucial en la historia de
la Física, ya que con él se demostró la unión
entre
electricidad y magnetismo. El experimento de
Oersted fue muy sencillo: colocó una aguja imantada
próxima a un conductor por el que circulaba una
corriente eléctrica y debido al campo magnético que
generó el paso de corriente en el conductor logró
desviar la aguja imantada.
II.-Desarrollo
Selecciona la pestaña "Electroimán" y manipula virtualmente los
controles del simulador durante 5 minutos y observa lo que sucede.
2)
La aguja
imantada la
representaremos con la brújula del simulador.
Colócala al centro de la pantalla.
3)
Mueve la pila - bobina alrededor de la brújula y registra lo
que sucede.
...Al mover la "Pila - bobina" alrededor de la brújula observo que…
La brújula gira en el mismo sentido que gira la pila-
bobina, es decir la pila-bobina ejerce una fuerza de
repulsión a la parte roja de la brújula, produciendo que
esta gire sobre su propio eje.
III.-Cierre
Imagen A Imagen B
…Reinicia el simulador …
…." El experimento de Oersted fue muy sencillo: colocó una aguja
imantada próxima a un conductor por el que circulaba una corriente
eléctrica y debido al campo magnético que generó el paso de
corriente en el conductor logró desviar la aguja imantada."…
1)
Para representar el experimento de Oersted, reduce las vueltas de
la espira a solamente una.
¿Qué similitudes
encuentras
entre la imagen
A y la imagen B?
La barra
imantada y
el electroimán generan un campo magnético.

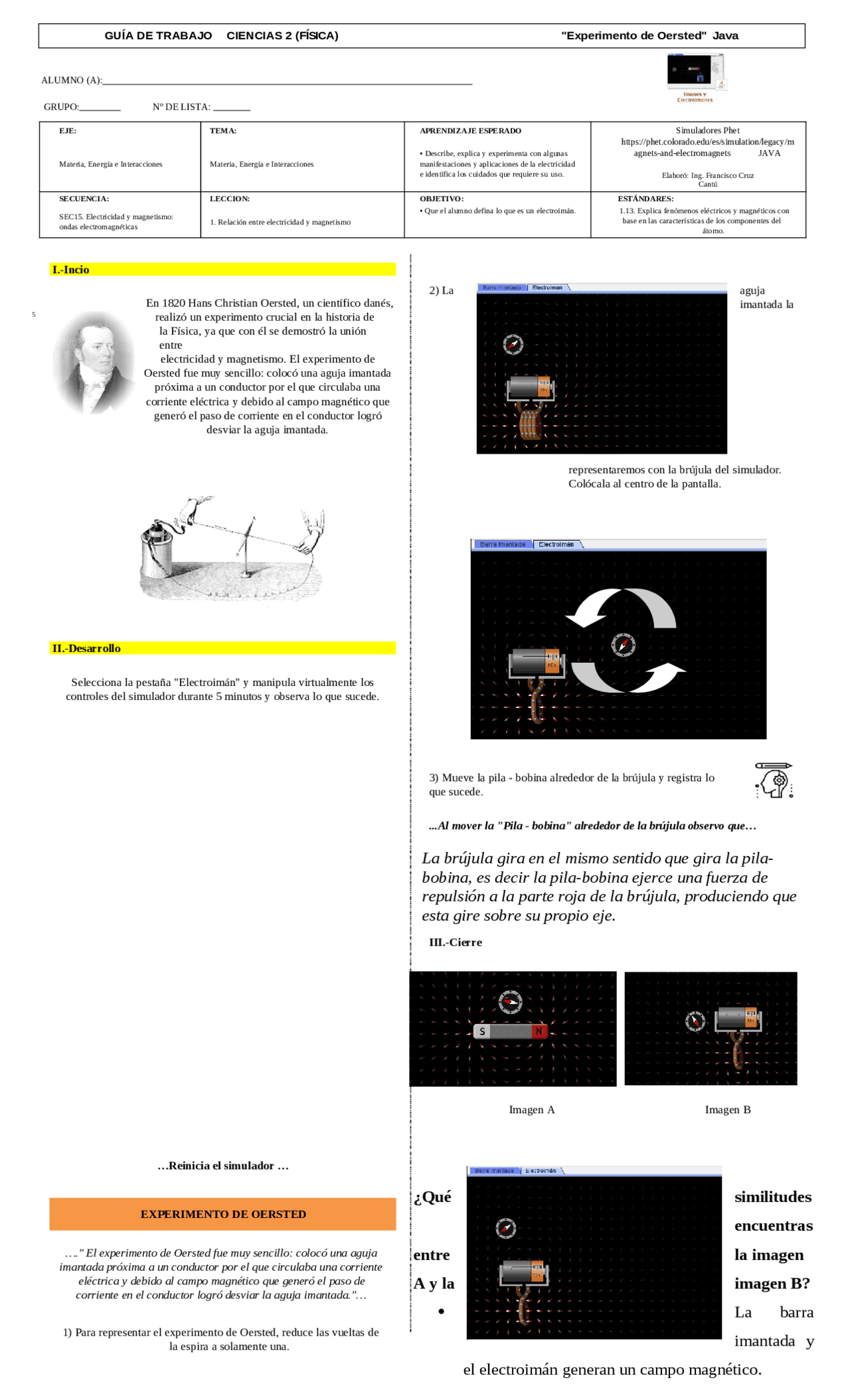

GUÍA DE TRABAJO CIENCIAS 2 (FÍSICA) "Experimento de Oersted" Java
