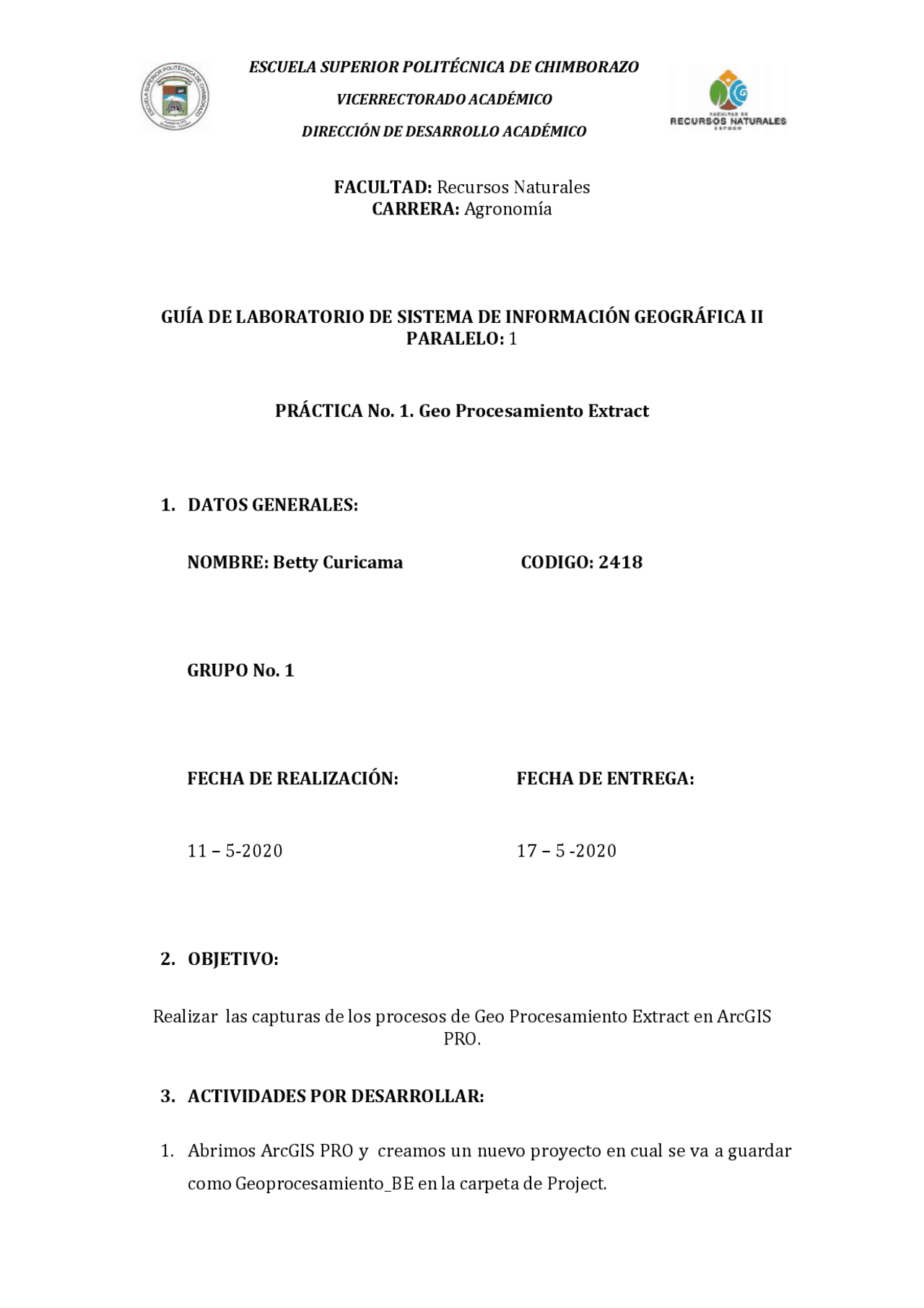

VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
FACULTAD: Recursos Naturales CARRERA: Agronomía
GUÍA DE LABORATORIO DE SISTEMA DE INFORMACIÓN GEOGRÁFICA II
PARALELO: 1
PRÁCTICA No. 1. Geo Procesamiento Extract
1. DATOS GENERALES:
NOMBRE: Betty Curicama CODIGO: 2418
GRUPO No. 1
FECHA DE REALIZACIÓN: FECHA DE ENTREGA:
2. OBJETIVO:
Realizar las capturas de los procesos de Geo Procesamiento Extract en ArcGIS PRO.
3. ACTIVIDADES POR DESARROLLAR:
- Abrimos ArcGIS PRO y creamos un nuevo proyecto en cual se va a guardar como Geoprocesamiento_BE en la carpeta de Project.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Luego de que está guardado el proyecto vamos a la opción de Map a lado izquierdo de la pantalla damos clic derecho y escogemos la opción de Add Data y aparece en la pantalla una ventana en donde vamos a la carpeta de ArcGIS, en la subcarpeta de Geoprocesamiento damos clic en división política de Chimborazo y seleccionamos los campos o carpetas de cantones, parroquias y provincia de Chimborazo damos clic en ok y se genera nuestra capa.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Una vez que tenemos con los nombres podemos cambiar los colores, nos dirigimos a la opción de APARIENCIA en el icono de simbology en donde damos un clic y se aparece un cuadro en el lado derecho del mapa y damos clic en UNIQUE VALVES, una vez aceptado eso en la opción de fields 1 escogemos la opción de DPA_ DESCAN y se puede observar que nuestro mapa cambia de colores.
- Si queremos un solo cantón vamos a cantones Chimborazo damos clic derecho en la opción propiedades, seleccionamos la opción de DEFINITION QUERY, nos aparece una opción en la que nos dice que creemos un nuevo DEFINITION QUERY le damos clic y se nos aparece una ventana en el cual en WHERE seleccionamos la opción de DPA_DESCAN y en la otra opción seleccionamos el cantón que queremos y ponemos Apply y ok.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Una vez que obtenemos nuestro cantón seleccionado y queremos solo un cantón vamos cantones Chimborazo damos un clic derecho en la opción de DATA ponemos EXPORT FEATURES y creamos una capa solo del cantón, en el cual aparece una ventana de Geo procesamiento en el cual llenamos los campos solo el tercer campo ponemos Guamote y la opción RUN y se nos crea en el lado izquierdo la base.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Una vez extraido el cantón Guamote de la provincia vamos a trabajar con Python con la facilidad de programar no vamos a la opción de análisis en el segundo icono en PYTHON y le damos clic en la barra de escritura y ponemos : arcpy.analysis.Clip('Cantones_Chimborazo','GUAMOTE','GUAMOTE_CLIP_PY THON', 0 ) y demos enter.
- Una vez que tenemos vamos hacer la otra capa de SELECT elimino el QUERY de las capas de Chimborazo y en la opción de GEOPROCESAMIENTO busco la opción de SELECT buscar la primera opción y doy un clic en donde se me abra una lista de opciones, en la opción de IMPUT FEATURES selecciono la opción de cantones Chimborazo, en la opción de OUTPUT FEATURES CLASS pongo COLTA_SELECT5 y allí recién hago mi QUERY en donde en WHERE busco la opción de DPA_DECANT y en la otra opción pongo el cantón a extraer y presiono en RUN y se genera mi nueva capa.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Una vez que tenga creado mi capa desmarco las otras y la capa de COLTA entonces puedo ponerle el nombre como el inicio.
- Ahora procedemos a realizamos el Python con el mismo comando: arcpy. analysis.Select('Cantones_Chimborazo','COLTA_SELECT_PYTHON','"DPA_DE SCAN"='COLTA'')
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Ahora para editar la capa vamos al menú en EDIT la opción Create y me va aparecer la opción de zonas Split le doy doble clic y me aparece una opción en el cual selecciono el rectángulo y graficamos en 4 zonas.
- Guardamos y vamos a zonas_split clic derecho en la opción de TABLA DE ATRIBUTOS y adicionamos otra celda como NOMBRE de tipo texto, guardo y cierro la ventana que adicione, una vez que tenga la columna adiciona muevo alado de SHAPE y escribimos ZONA 1,2,3,3, de allí procedo a cerrar la tabla.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Una vez cerrada la tabla de atributos nos vamos a la opción de Geoprocesamiento y buscamos SPLIT y en imput features seleccionamos cantones_chimborazo, luego en SPLIT FEATURES seleccionamos la capa es decir ZONAS_SPLIT, en la opción SPLIT FIELD selecciono nombre, en TARGET WORKSPACE es donde se quiere grabar entonces me voy a documentos en ARGIS luego a PROJECTS dentro de la carpeta Geoprocesamiento y me creo una carpeta y la denomino PARASPLIT.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
- Creamos extract de Guano en la opción de GEOPROCESAMIENTO busco la opción de SELECT buscar la primera opción y damos un clic en donde se me abra una lista de opciones, en la opción de IMPUT FEATURES selecciono la opción de cantones Chimborazo, en la opción de OUTPUT FEATURES CLASS pongo GUANO_SELECT y allí recién hago mi QUERY en donde en WHERE busco la opción de DPA_DECANT y en la otra opción pongo el cantón a extraer y presiono en RUN y se genera mi nueva capa, finalmente precedemos a guardar.
VICERRECTORADO ACADÉMICO DIRECCIÓN DE DESARROLLO ACADÉMICO
4. CONCLUSIONES
Se realizó adecuadamente el extract del cantón Guamote, Colta, Guano, también se realizó el SPLIT de cuatro zonas.
