ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA DE MADRID
CONSTRUCCIÓN DE ESTRUCTURAS DE HORMIGÓN ENERO DE 2013
EXAMEN 2

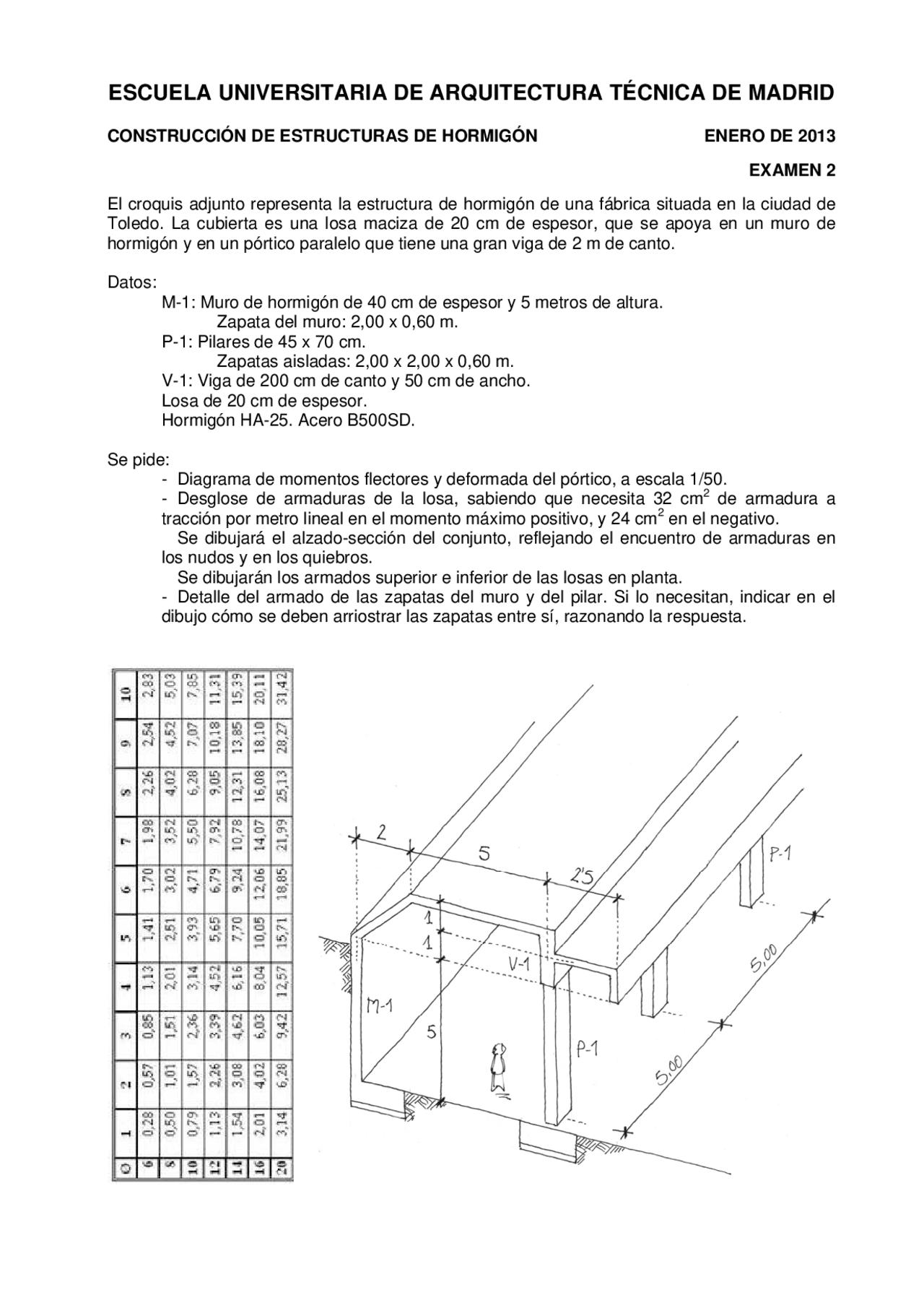

El croquis adjunto representa la estructura de hormigón de una fábrica situada en la ciudad de
Toledo. La cubierta es una losa maciza de 20 cm de espesor, que se apoya en un muro de
hormigón y en un pórtico paralelo que tiene una gran viga de 2 m de canto.
Datos: M-1: Muro de hormigón de 40 cm de espesor y 5 metros de altura.
Zapata del muro: 2,00 x 0,60 m.
P-1: Pilares de 45 x 70 cm.
Zapatas aisladas: 2,00 x 2,00 x 0,60 m.
V-1: Viga de 200 cm de canto y 50 cm de ancho.
Losa de 20 cm de espesor.
Hormigón HA-25. Acero B500SD.
Se pide:
- Diagrama de momentos flectores y deformada del pórtico, a escala 1/50.
- Desglose de armaduras de la losa, sabiendo que necesita 32 cm2 de armadura a
tracción por metro lineal en el momento máximo positivo, y 24 cm2 en el negativo.
Se dibujará el alzado-sección del conjunto, reflejando el encuentro de armaduras en
los nudos y en los quiebros.
Se dibujarán los armados superior e inferior de las losas en planta.
- Detalle del armado de las zapatas del muro y del pilar. Si lo necesitan, indicar en el
dibujo cómo se deben arriostrar las zapatas entre sí, razonando la respuesta.
